Yale Tigrip® Blockgreifer TVB

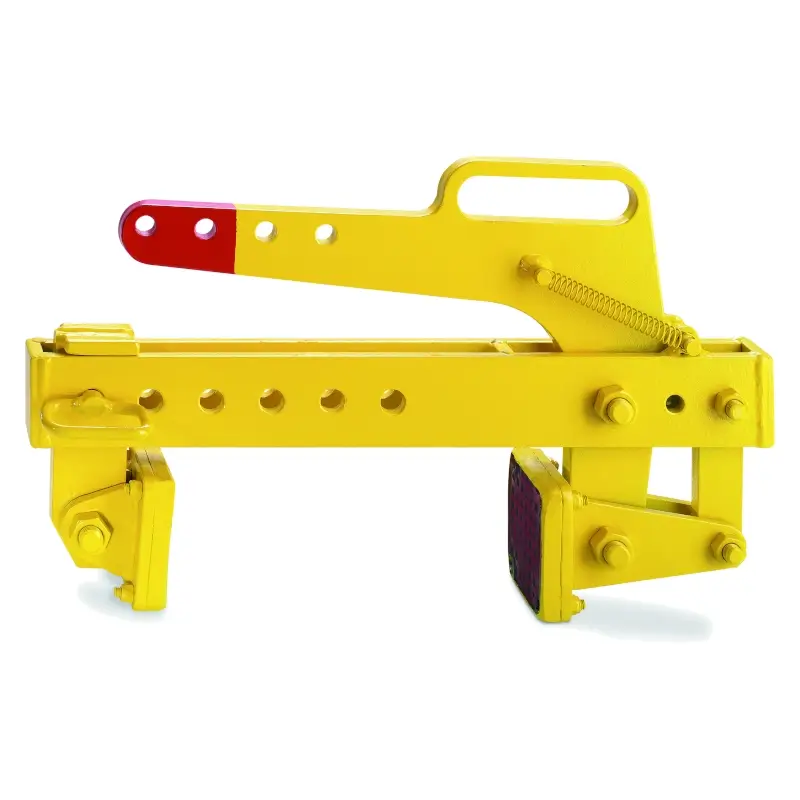

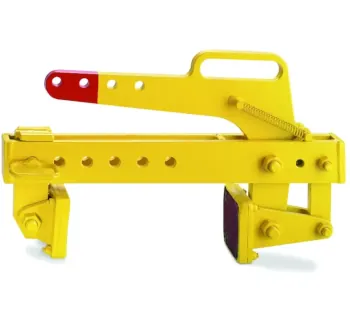

Der Yale Tigrip® Blockgreifer TVB ist ein Lastaufnahmemittel für den Krantransport von Stein- und Betonblöcken sowie anderen parallelwandigen Gütern. Durch den integrierten Schutzbelag an den Klemmbacken wird das Hebegut sicher gefasst und gleichzeitig schonender bewegt. Der Greifbereich und die Schwerpunktlage lassen sich schnell über Steck-/Sicherungsbolzen einstellen – wichtig für einen stabilen, waagerechten Lastlauf.

Hinweis zur Anwendung: Die Oberfläche des Transportgutes muss trocken, sauber sowie öl- und fettfrei sein, damit die Klemmkräfte zuverlässig übertragen werden.

Einsatzbereiche

• Betonfertigteile: Umsetzen einzelner Blöcke bei Kommissionierung, Verladung und innerbetrieblicher Logistik.
• Steinindustrie: Handling von Natur- oder Kunststeinblöcken mit ausreichend parallelen Klemmflächen.
• Bau- und Baustoffhandel: sicheres Anheben, Positionieren und Absetzen einzelner Blockelemente im Lager.

Der TVB ist für Hebegüter geeignet, die den eingeleiteten Klemmkräften standhalten, eine ausreichende Oberflächenrauhigkeit besitzen und sich bis zum Maulgrund einführen lassen.

Varianten und Unterschiede (Tragfähigkeitsbereiche)

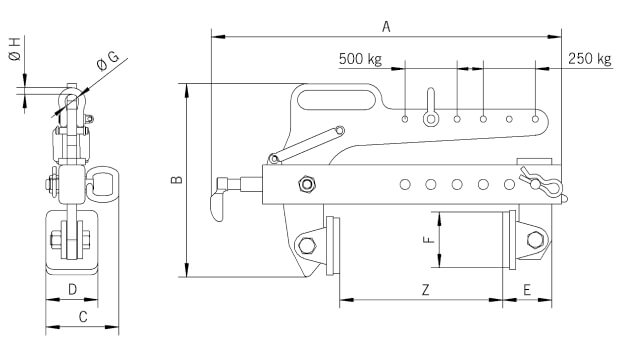

Beim TVB 500 werden zwei Tragfähigkeitsbereiche abgedeckt: 250 kg und 500 kg. Die Umschaltung erfolgt praxisnah über die Schwerpunkt-/Aufhängeposition am Klemmarm (Bohrungsraster), damit die Last möglichst waagerecht hängt und der Greifer beim Anheben nicht unzulässig schräg steht. Zusätzlich wird der Greifbereich über den Steckbolzen an das Hebegut angepasst.

Technische Daten

Praxis-Tipp: Für lange oder kippempfindliche Hebegüter empfiehlt sich die Verwendung von zwei (oder mehr) Greifern in Verbindung mit einer geeigneten Traverse, um Pendelbewegungen und eine Schrägstellung des einzelnen Greifers zu vermeiden.

Häufige Fehler in der Praxis

• Falsche Oberfläche: Nasse, verschmutzte oder öl-/fettige Klemmflächen führen zu reduziertem Reibschluss und unsicherem Halt.
• Greifbereich nicht passend eingestellt: Hebegut außerhalb des 0 - 240 mm Arbeitsbereichs wird nicht sicher gefasst.
• Schwerpunkt falsch gewählt: Wird die Aufhängeposition nicht zur Last angepasst, kann die Last schräg hängen und Pendeln begünstigen.
• Schrägzug / Seitenkräfte: Seitliche Zugkräfte sind zu vermeiden, da sie die Klemmwirkung beeinträchtigen und unzulässig sind.
• Unzureichend gesicherte Bolzen: Steckbolzen/Sicherungsclip nicht korrekt gesetzt – Gefahr unbeabsichtigter Verstellung.

Sicherheitsaspekte und Prüfung (Normen / Regeln)

Der TVB ist als Lastaufnahmemittel nur bestimmungsgemäß zu verwenden: WLL darf nicht überschritten werden, es darf nur ein Hebegut aufgenommen werden, und der Aufenthalt unter schwebender Last ist verboten. Außerdem sind Pendelbewegungen und Anstoßen an Hindernisse zu vermeiden; Lasten sollten langsam, vorsichtig und bodennah transportiert werden.

• Kranhaken: Es dürfen nur Haken mit Sicherungsfalle verwendet werden; die Aufhängeöse muss frei beweglich sein.
• Schrägzug vermeiden: Seitliche Zugkräfte sind verboten und reduzieren die Betriebssicherheit.
• Prüfung: Lastaufnahmemittel sind gemäß Gefährdungsbeurteilung und Vorschriften zu prüfen – mindestens 1 x jährlich durch eine befähigte Person; Prüfungen sind zu dokumentieren.
• Betriebsbedingungen: Einsatz im Bereich von -20 °C bis +60 °C; bei besonderen Atmosphären vorher Herstellerhinweise beachten.

Passende Artikel zur Verwendung (möglichst Yale)

Für den Einsatz des Blockgreifers TVB wird ein geeignetes Hebezeug (z. B. Yale Elektrokettenzug oder Yale Handhebezeug) benötigt, das zur maximalen WLL passt. Bei sperrigen oder längeren Blockelementen empfiehlt sich zusätzlich eine Traverse, um die Last stabil zu führen und Pendelbewegungen zu reduzieren; hierzu kann eine verstellbare Yale Kranhakentraverse die Anschlaggeometrie verbessern. Ergänzend sind passende Anschlagmittel (z. B. Rundschlingen) sinnvoll, sofern sie korrekt dimensioniert, vor Kanten geschützt und normgerecht eingesetzt werden.
