Yale Tigrip® Plattenzange TPZ

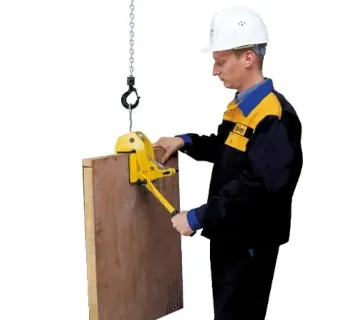

Die Plattenzange Modell TPZ eignet sich zum Aufnehmen, Ablegen und vertikalen Transport von Holz-, Span- und Kunststoffplatten. Mittels Handgriff wird die Zange auf die Platte geführt. Beim Anheben fasst der mit Schutzbelag ausgerüstete Greifer schonend zu und gewährleistet absolut sicheren Halt.
Die Plattenzange Modell TPZ eignet sich zum Aufnehmen, Ablegen und vertikalen Transport von Holz-, Span- und Kunststoffplatten. Mittels Handgriff wird die Zange auf die Platte geführt. Beim Anheben fasst der mit Schutzbelag ausgerüstete Greifer schonend zu und gewährleistet absolut sicheren Halt.
Informationen: Tigrip® Plattenzange TPZ
Die Yale Tigrip® Plattenzange TPZ (auch: Plattenklemme / Plattenheber) ist die robuste Lösung, wenn Holzplatten, Spanplatten oder Kunststoffplatten zuverlässig aufgenommen, abgesetzt und vertikal transportiert werden sollen. Über den Handgriff wird die Zange auf die Platte geführt; beim Anheben greift der mit Schutzbelag ausgestattete Greifer materialschonend zu – für absolut sicheren Halt.
Direkt zur Yale Tigrip® Plattenzange TPZ · Lastaufnahmemittel · Spezialgreifer
Materialschonend greifen
Schutzbelag am Greifer – ideal für empfindliche Oberflächen von Holz- und Kunststoffplatten.
Sicherer Vertikal-Transport
Ausgelegt für Aufnehmen, Ablegen und vertikales Handling im täglichen Betrieb.
4 Varianten für viele Plattenstärken
Greifbereiche von 5–55 mm bis 60–120 mm – passend zur jeweiligen Plattendicke.
Tragfähigkeit bis 750 kg
Wahlweise 400 kg oder 750 kg – je nach Modell und Einsatz.
Technische Daten & Varianten
| Modell | Tragfähigkeit (WLL) | Greifbereich (min.–max.) | Artikel-Nr. |
|---|---|---|---|
| TPZ 0.4/55 | 400 kg | 5–55 mm | YALE-N56200001 |
| TPZ 0.4/100 | 400 kg | 55–100 mm | YALE-N56200002 |
| TPZ 0.75/60 | 750 kg | 5–60 mm | YALE-N56200003 |
| TPZ 0.75/120 | 750 kg | 60–120 mm | YALE-N56200004 |
Unterschiede der Varianten – so findest du die passende TPZ
- Tragfähigkeit: 400 kg (Modelle 0.4/…) oder 750 kg (Modelle 0.75/…). Wähle die WLL immer über dem tatsächlichen Plattengewicht (inkl. Anbauteilen/Feuchte).
-
Greifbereich (Plattendicke):
- 5–55 mm oder 5–60 mm für dünne bis mittlere Platten.
- 55–100 mm bzw. 60–120 mm für dicke Platten (z. B. mehrlagige Holz-/Kunststoffplatten).
- Wichtiger Praxis-Hinweis: Modelle mit Greifbereich, der nicht bei 0 beginnt (z. B. 55–100 mm), sind nicht für dünnere Platten geeignet.
Einsatzbereiche (typische Anwendungen)
Holz- & Möbelbau
Platten in der Fertigung aufnehmen, umsetzen und senkrecht abstellen – ohne Oberflächen unnötig zu beschädigen.
Plattenlager / Logistik
Vertikales Handling im Lager, beim Kommissionieren oder beim sicheren Absetzen an Übergabepunkten.
Kunststoff- & Verbundwerkstoffe
Schonendes Greifen von Kunststoffplatten – passend, wenn ein Schutzbelag gefordert ist.
Montage & Werkstatt
Platten kurzfristig positionieren, z. B. an Maschinen, Gestellen oder Vorrichtungen – mit klar definiertem Greifbereich.
Pro-Tipp: Häufigste Auswahlfehler vermeiden
- Plattendicke messen (inkl. Folien, Kanten, Schutzlagen) und zum Greifbereich abgleichen.
- Oberfläche am Greifpunkt möglichst frei von Öl/Fett, Lackresten oder Schmutz halten – das verbessert die Haltewirkung.
- Wenn du regelmäßig unterschiedliche Lasten hebst: Sortiment über Lastaufnahmemittel oder Spezialgreifer ergänzen.
Häufige Fehler in der Praxis (und wie du sie vermeidest)
1) Außerhalb des Greifbereichs klemmen
Wird eine Platte zu dünn oder zu dick geklemmt, kann der sichere Halt verloren gehen. Immer min./max. Greifweite des Modells einhalten.
2) Platten nicht bis zum Anschlag einschieben
Für sicheren Halt muss das Hebegut vollständig bis zum Anschlag in die Zange geschoben werden. Das reduziert Schrägzug und verbessert die Lastaufnahme.
3) Seitliche Zugkräfte / Schrägzug
Die TPZ ist für den vertikalen Transport ausgelegt. Seitliche Zugkräfte, pendelnde Lasten oder Anstoßen an Hindernisse erhöhen das Risiko. Lasten langsam, bodennah und kontrolliert bewegen.
4) Mehrere Platten gleichzeitig
Typischer Risikofaktor: mehrere Platten „im Paket“ klemmen. Für maximalen Halt nur eine Platte pro Hub aufnehmen.
5) Verschleiß am Schutzbelag ignorieren
Ein abgenutzter Schutzbelag verringert die Haltewirkung und kann Oberflächen beschädigen. Vor Arbeitsbeginn Sicht- und Funktionsprüfung durchführen und Verschleißteile rechtzeitig ersetzen.
Sicherheitsaspekte / Normen / Prüfpflichten (Kurzüberblick)
- WLL einhalten: Die auf dem Gerät angegebene Tragfähigkeit (WLL) ist die maximale Last, die angeschlagen werden darf.
- Gefahrenbereich: Aufenthalt unter angehobener Last verboten – Last nicht unbeaufsichtigt hängen lassen.
- Geeignete Kranhaken: Nur Kranhaken mit Sicherungsfalle verwenden; Aufhängeöse muss frei beweglich sein.
- Einsatzbedingungen: Langsam, vorsichtig und bodennah transportieren; keine explosionsfähige Atmosphäre; Temperaturbereich typischerweise -10 °C bis +50 °C.
- Prüfungen: Vor der ersten Inbetriebnahme und wiederkehrend (mind. jährlich) durch eine befähigte Person prüfen und dokumentieren.
- Hinweise zu Prüfbezügen: In der Betriebsanleitung werden u. a. Prüfungen von Anschlagkette (in Anlehnung an DIN 685-5) und Anschlagseil (in Anlehnung an DIN 15020-2) erwähnt – beachte hierzu die jeweilige Dokumentation.
Tipp: Lade dir die Unterlagen direkt auf der Produktseite herunter (Bedienungsanleitung / Ersatzteilliste) und halte sie am Einsatzort verfügbar.
Fazit
Die Yale Tigrip® Plattenzange TPZ ist eine zuverlässige Plattenklemme für Holz-, Span- und Kunststoffplatten, wenn Platten sicher vertikal aufgenommen, umgesetzt und abgesetzt werden müssen. Mit vier Varianten (400–750 kg) und passenden Greifbereichen deckt sie viele Plattenstärken ab – ideal für Fertigung, Lager und Montage.
Jetzt TPZ-Variante auswählen · Weitere Greifer & Klemmen ansehen
Häufige Fragen (FAQ)
Für welche Materialien ist die Yale Tigrip® Plattenzange TPZ geeignet?
Für welche Materialien ist die Yale Tigrip® Plattenzange TPZ geeignet?
Wie wähle ich die richtige TPZ-Variante (Greifbereich)?
Wie wähle ich die richtige TPZ-Variante (Greifbereich)?
Welche Tragfähigkeiten gibt es bei der TPZ?
Welche Tragfähigkeiten gibt es bei der TPZ?
Kann ich mehrere Platten gleichzeitig mit der TPZ transportieren?
Kann ich mehrere Platten gleichzeitig mit der TPZ transportieren?
Warum rutscht eine Platte manchmal – trotz Klemme?
Warum rutscht eine Platte manchmal – trotz Klemme?
Wo finde ich Bedienungsanleitung und Ersatzteilliste zur TPZ?
Wo finde ich Bedienungsanleitung und Ersatzteilliste zur TPZ?
Abmessungen Tigrip® Plattenzange TPZ
| Tigrip® Plattenzange TPZ | Tragfähigkeit (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) |
|---|---|---|---|---|---|---|---|---|---|
