Yale Tigrip® Schraubklemme TSZ

Die Schraubklemme TSZ ist für dreidimensionale Zugrichtungen ausgelegt und kann somit zum Heben, Wenden und Ziehen von Stahlbauteilen eingesetzt werden. Typische Anwendungen sind der Transport von Blechen, Profilen und Trägern, das Positionieren bei Montagearbeiten sowie die Beschickung von Bearbeitungsmaschinen. Wichtig: Die Oberflächenhärte des Bleches darf HRC 50 nicht überschreiten.

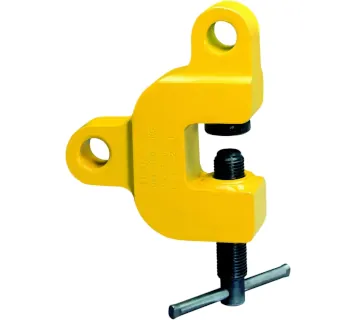

Abbildung: Yale Tigrip® Schraubklemme TSZ (Produktbild von TOMANRO)

Funktionsprinzip und Bedienerfreundlichkeit

Die TSZ wird über die Gewindespindel am Transportgut handfest angezogen. Mit Beginn des Hebe- oder Zugvorgangs erzeugt die schwenkbar gelagerte Palle eine Verkantung, wodurch eine hohe Klemmkraft entsteht. Dadurch eignet sich die Klemme besonders für wechselnde Zugrichtungen, solange das Werkstück bis zum Maulanschlag sauber anliegt.

Varianten und Unterschiede

Die Modellreihe deckt eine Tragfähigkeit von 500 bis 7500 kg ab. Unterschiede ergeben sich vor allem aus Tragfähigkeit, max. Greifbereich und dem jeweiligen Eigengewicht der Klemme.

Häufige Fehler in der Praxis

• Spindel nicht handfest angezogen: Das Werkstück liegt nicht sicher am Maulanschlag an, die Klemmwirkung wird unzuverlässig.
• Einsatz auf zu harter Oberfläche (> HRC 50) oder auf ungeeigneten Kontaktflächen: erhöhte Rutschgefahr und unzulässige Beanspruchung.
• Schräges Ansetzen bzw. verkantetes Aufschieben: ungleichmäßige Lastaufnahme, punktuelle Überlastung und erhöhter Verschleiß.
• Nutzung trotz Verschleiß an sicherheitsrelevanten Bauteilen (z. B. Kugel/Kugelpfanne): Funktionsverlust und erhöhtes Risiko.
• Dynamische Lasten (Ruckbelastungen) oder Überschreitung der Tragfähigkeit: unzulässig und sicherheitskritisch.

Sicherheitsaspekte, Prüfung und Instandhaltung

Vor jeder Nutzung sind eine Sicht- und Funktionsprüfung sowie die Kontrolle von Spindel, Auflageflächen und beweglichen Teilen empfehlenswert. Bei erkennbaren Schäden, starker Korrosion oder Funktionsstörungen darf die Klemme nicht eingesetzt werden; Prüfungen und Inbetriebnahmen sollten dokumentiert werden. Reparaturen sind fachgerecht durchzuführen, idealerweise mit Original TIGRIP-Ersatzteilen, und nach längerer Standzeit ist eine erneute Prüfung durch eine befähigte Person sinnvoll.

Passende Artikel für den Einsatz

Für einen sicheren Betrieb der TSZ werden passende Anschlagmittel (z. B. Anschlagketten) sowie ein geeignetes Hebezeug benötigt. Für Anwendungen mit definierten Zugrichtungen kann alternativ die Yale Tigrip® Schraubklemme TSH interessant sein; zum Klemmen an Trägerflanschen eignet sich z. B. die Yale Trägerklemme YC.
