Yale Hebeklemme mit Arretierung THS

Die Hebeklemme THS von Yale Tigrip® ist eine horizontale Hebeklemme mit Sicherheitsarretierung (Federvorspannung), die das Lastaufnahmemittel auch ohne Zugkraft am Blech sicher anliegen lässt. Über den Handhebel wird die Klemmbacke komfortabel geöffnet und geschlossen; zusätzlich kann der Hebel die Klemme in geöffneter Stellung arretieren.

Je nach Ausführung deckt die THS-Baureihe bei TOMANRO Tragfähigkeiten von 750–1500 kg ab und ist für Bleche innerhalb des jeweiligen Greifbereichs ausgelegt (THS 0.75: 0–20 mm, THS 1.5: 0–35 mm). Für den paarweisen Einsatz ist der Neigungswinkel β des Anschlagmittels auf max. 30° zu begrenzen.

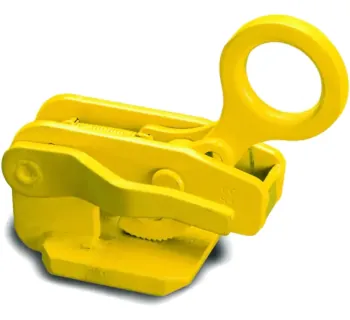

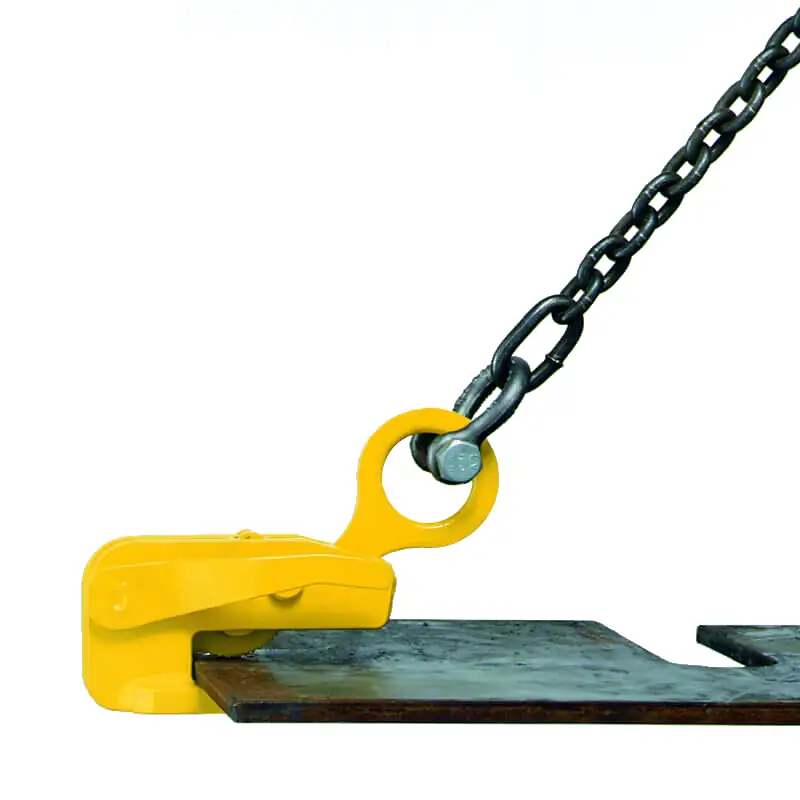

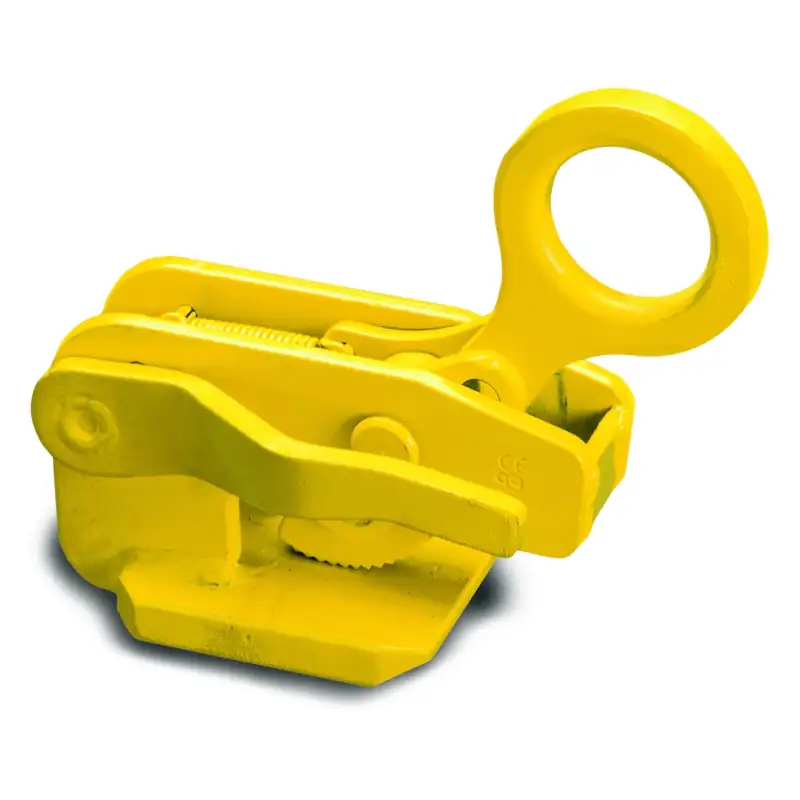

Abbildung: Yale Tigrip® Hebeklemme mit Sicherheitsarretierung THS.

Einsatzbereiche

• Paarweise eingesetzt: sicherer Horizontaltransport von kleinformatigen, leichten, liegenden Blechen und Blechpaketen (ohne wesentliche Durchbiegung).
• Einzeln eingesetzt: geeignet zum Beschicken von Maschinen mit einzelnen Blechen.
• Bei größeren Formaten: Einsatz zusätzlicher Klemmenpaare in Kombination mit einer Traverse zur Reduzierung seitlicher Zugkräfte.

Bedienerfreundlichkeit

Die THS kombiniert eine mechanische Sicherheitsarretierung mit einem leicht bedienbaren Handhebel: In Stellung „Auf“ ist die Klemmbacke angehoben und der Maulgrund frei zugänglich; anschließend wird die Klemme bis zum Maulanschlag aufgeschoben. Nach dem Umlegen auf „Zu“ wirkt die Federvorspannung und hält die Klemme bereits vor dem Anheben sicher am Hebegut anliegend.

Häufige Fehler vermeiden

• Hebegut nicht bis zum Maulanschlag aufschieben (reduzierte Sicherheit/Stand).
• Greifbereich unterschreiten/überschreiten oder die Mindestlast nicht einhalten.
• Seitliche Zugkräfte durch Schrägzug oder ungünstige Gehängegeometrie verursachen.
• Auflageflächen am Hebegut nicht reinigen (z. B. Fett, Farbe, Zunder).

Sicherheit und Hinweise zum Betrieb

• Winkelvorgaben: Beim paarweisen Einsatz β ≤ 30° beachten; bei der Anordnung an der Last 30° in Richtung Maulöffnung und 45° in entgegengesetzter Richtung nicht überschreiten.
• Seitlicher Neigungswinkel des Anschlaggeschirrs ≤ 15° auslegen (ggf. Traverse nutzen).
• Geeignet für Hebegut aus Stahl, auf das die Klemme bis zum Anschlag aufgeschoben werden kann; die Oberflächenhärte darf HRC 30 nicht überschreiten.
• Die Mindestlast ist am Gerät angegeben und muss eingehalten werden, damit die erforderliche Klemmkraft sicher aufgebaut wird.
• Einsatztemperaturbereich laut Betriebsanleitung: -40 °C bis +100 °C.

Varianten, Arbeitsbereich und technische Daten

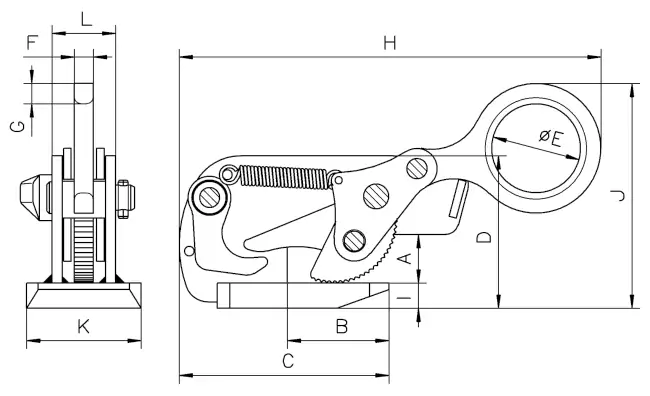

Bei TOMANRO ist die THS in zwei Ausführungen verfügbar. Der jeweilige Greifbereich (Arbeitsbereich) definiert die zulässige Materialstärke, in der die Klemme zuverlässig arbeitet; zusätzlich sind die Grundmaße (A–L) und das Gewicht je Modell spezifiziert. Für die Ausführung THS 1.5 wird zudem eine Schwenköse als Option genannt.

Lieferumfang

Geliefert wird die Hebeklemme THS als Einzelgerät. Für den typischen Horizontaltransport werden in der Praxis 2 Klemmen sowie ein geeignetes 2-strängiges Anschlagmittel (z. B. Ketten- oder Seilgehänge) benötigt.

Passende Artikel für den Einsatz

Für einen vollständigen, sicheren Aufbau sind passende Anschlagmittel und Verbindungselemente erforderlich, damit die THS innerhalb der zulässigen Winkel arbeitet und keine unzulässigen seitlichen Kräfte entstehen. Bei größeren Blechformaten oder beim Einsatz zusätzlicher Klemmenpaare ist eine Traverse sinnvoll, um den seitlichen Neigungswinkel klein zu halten.

• 2-strängiges Kettengehänge oder Seilgehänge passend zur Tragfähigkeit (Systembetrachtung).
• Schäkel / Verbindungselemente zur sauberen, verdrehungsfreien Anbindung an die Aufhängeöse.
• Traverse bei größeren Blechen/Blechpaketen oder mehreren Klemmenpaaren.
• Optional (modellabhängig): Schwenköse für THS 1.5 zur Anpassung an die Anschlagsituation.
