Yale Tigrip® Schraubklemme TSH

Die Schraubklemme TSH von Yale Tigrip® ist eine robuste Spindelklemme für Vertikal- und Horizontalzug zum Heben, Wenden und Ziehen von Blechen, Trägern, Profilen und Stahlkonstruktionen. Für den sicheren Einsatz wird die Klemme über die Gewindespindel zunächst handfest am Transportgut angezogen; mit Beginn des Kranzuges erzeugt die schwenkbar gelagerte Palle eine Verkantung, wodurch eine hohe Klemmwirkung entsteht.

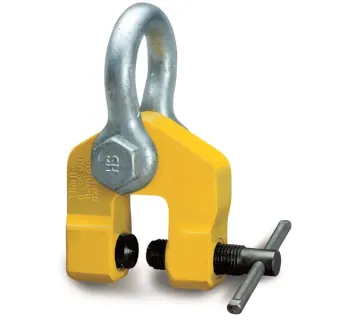

Produktbild (TOMANRO): Schraubklemme TSH mit Gewindespindel und schwenkbarer Palle.

Einsatzbereiche

• Stahlbau und Montage: Ausrichten, Fixieren und Positionieren von Trägern und Profilen.
• Werkstatt und Fertigung: Heben und Wenden bis 180° von geeigneten Bauteilen (z. B. Platten, Profile).
• Zugarbeiten: Ziehen und Spannen innerhalb der zulässigen Anschlagrichtung und Tragfähigkeit.
• Maschinenbeschickung und Handling: Greifen und Umsetzen von Werkstücken, wenn ein definierter Klemmangriff möglich ist.

Varianten und Unterschiede

Die Baureihe deckt Tragfähigkeiten von 750 kg bis 5000 kg ab. Die Varianten unterscheiden sich in WLL und Greifbereich (min.–max. Materialstärke). Zusätzlich gibt es die Ausführung TSH 2.0 S mit kleinerem Greifbereich als die Standard-TSH 2.0.

Bedienerfreundlichkeit

Die Klemme wird mit weit geöffneter Spindel am Werkstück angesetzt und mit dem Maul bis zum Anschlag aufgeschoben; anschließend wird die Gewindespindel handfest angezogen. Beim Anheben erzeugt die schwenkbar gelagerte Palle die gewünschte Verkantung und damit die Klemmkraft. Zum Abnehmen wird die Last zuerst vollständig entlastet, sodass der Schäkel frei beweglich ist, und erst dann die Spindel gelöst.

Lieferumfang

Der Lieferumfang umfasst die Schraubklemme TSH komplett montiert mit Gewindespindel, Klemmteller/Palle und Schäkel sowie Typenschild. Weitere Anschlagmittel (z. B. Kettengehänge, Schäkel, Verbindungselemente) sind abhängig von der Anwendung separat auszuwählen.

Besonderheiten von Aufbau und Material

Die Gewindespindel ermöglicht eine feinfühlige Anpassung an unterschiedliche Materialstärken innerhalb des Greifbereichs. Die schwenkbar gelagerte Palle ist so ausgelegt, dass sich unter Zug eine definierte Verkantung einstellt und damit die Klemmwirkung erhöht wird. Verschleiß ist insbesondere an Kugel/Kugelpfanne (Gelenkbereich) sowie an Spindel und Klemmflächen zu überwachen.

Häufige Fehler in der Praxis

• Greifbereich nicht eingehalten (Material zu dünn/zu dick) oder WLL überschritten.
• Werkstück nicht bis zum Maulanschlag aufgeschoben oder Klemme beim Ansetzen verkantet.
• Spindel nicht handfest angezogen oder Sitz vor dem Hub nicht kontrolliert.
• Greifstelle ist fettig, lackiert, stark verschmutzt oder mit Zunder/Beschichtung belegt → Kontakt wird beeinträchtigt.
• Stoßbelastung, starkes Pendeln oder Anstoßen an Hindernisse während des Transports.
• Weiterbetrieb trotz sichtbarem Verschleiß an Spindel/Klemmteller oder der Kugel-/Pfannenlagerung.

Sicherheitsaspekte und Normen

Die TSH darf nur innerhalb der auf dem Gerät angegebenen Tragfähigkeit (WLL) und des zulässigen Greifbereichs verwendet werden; der Transport von Personen ist verboten. Das Hebegut muss sich bis zum Maulanschlag einschieben lassen, den eingeleiteten Kräften standhalten und eine Oberflächenhärte von maximal HRC 50 aufweisen. Vor Arbeitsbeginn sind Funktion und Zustand (Risse, Verformungen, Spindelprofil, leichtgängiges Öffnen/Schließen) zu prüfen; wiederkehrende Prüfungen sind mindestens 1× jährlich durch eine befähigte Person zu veranlassen (einsatzbedingt ggf. häufiger).

• Aufenthalt unter angehobener Last ist verboten; Last nicht unbeaufsichtigt hängen lassen.
• Last ruhig aufnehmen, Stoß und Pendeln vermeiden.
• Greifstelle möglichst fett-, farb-, schmutz-, zunder- und beschichtungsfrei halten.
• Reparaturen nur mit Original-Ersatzteilen und durch qualifizierte Fachwerkstätten.
• Für lose Lastaufnahmemittel sind je nach Einsatzumfeld u. a. Anforderungen aus EN 13155 (Sicherheit/Prüfung/Betrieb) sowie die Einordnung im Rahmen der Maschinenrichtlinie 2006/42/EG relevant.

Passende Artikel für den Einsatz

Für das Heben und Positionieren über einen temporären Anschlagpunkt wird die TSH häufig mit passenden Anschlagmitteln (z. B. Kettengehänge, Schäkel) kombiniert. Wenn dreidimensionale Zugrichtungen erforderlich sind, kann innerhalb der Yale Tigrip®-Familie die Schraubklemme TSZ eine geeignete Alternative sein. Für spezielle Blech-Handling-Aufgaben (z. B. horizontaler Transport) sind ergänzende Yale Tigrip®-Lösungen wie passende Hebegeschirre sinnvoll.

• Anschlagmittel (z. B. Kettengehänge, Schäkel) in passender Tragfähigkeitsklasse.
• Yale Tigrip® Schraubklemme TSZ für Zug in mehreren Richtungen (Alternative je nach Anwendung).
• Yale Tigrip® Hebegeschirr für spezielle Blech-Transportfälle (je nach Material/Abmessung).
