REMA Schienenklemme R

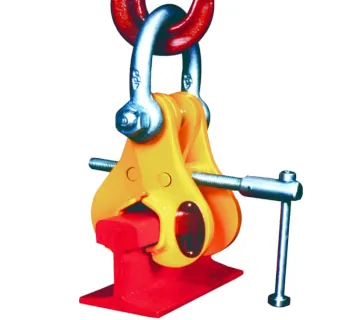

Die Schienenklemme R von REMA ist eine verstellbare Trägerklemme zur sicheren Lastaufnahme an Schienenprofilen. Sie wird über eine Spindel kraftschlüssig am Schienenkopf geklemmt und stellt einen definierten Anschlagpunkt für Hebezeuge und Anschlagmittel bereit – ideal, wenn Schienenabschnitte umgesetzt, positioniert oder in der Fertigung gehandhabt werden müssen. Für die Auswahl sind insbesondere Tragfähigkeit, Greifbereich (min./max. Greifweite) und das Eigengewicht relevant.

Einsatzbereiche

• Bahnbau: Umsetzen, Ausrichten und Handhaben von Schienenabschnitten bei Montage- und Instandhaltungsarbeiten.
• Bahnstreckeninstandhaltung: temporärer Anschlagpunkt zum kontrollierten Heben/Positionieren beim Austausch von Schienen.
• Schienenherstellung und Werklogistik: innerbetrieblicher Transport von Schienenprofilen an Kranen und Hebezeugen.

Wichtig: Die Schienenklemme ist für das sichere Heben ausgelegt und muss so angesetzt werden, dass die Last in LotrichtungSeitenkräfte in die Klemmstelle eingeleitet werden.

Varianten und Unterschiede

Die Baureihe umfasst zwei Varianten, die sich in der Tragfähigkeit und im Eigengewicht unterscheiden. Der Greifbereich (Arbeitsbereich) ist bei beiden Ausführungen identisch und reicht von 0 - 113 mm.

Auswahlhilfe: Wählen Sie R 1 für leichtere Hebeaufgaben mit hoher Mobilität (geringeres Eigengewicht) und R 2, wenn höhere Lasten sicher gehandhabt werden müssen und eine größere Tragfähigkeitsreserve benötigt wird.

Häufige Fehler in der Praxis

• Unzureichend angezogen: Wird die Spindel nicht ausreichend geklemmt, kann die Klemme unter Last nachgeben.
• Schrägzug / Seitenlast: Seitliche Kräfte reduzieren die wirksame Klemmung und sind für kraftschlüssige Klemmen grundsätzlich zu vermeiden.
• Falscher Ansatzpunkt: Das Profil wird nicht sauber im Maul positioniert (z. B. nur teilweise anliegend) – die Klemmfläche muss vollflächig anliegen.
• Falsche Lastführung: Ruckartiges Anheben, Pendeln oder Anstoßen kann die Klemmstelle stoßartig entlasten und die Situation unsicher machen.
• Überlast: Überschreiten der WLL oder Einsatz außerhalb des zulässigen Greifbereichs.

Sicherheitsaspekte und Normen

Die Schienenklemme R ist ein Lastaufnahmemittel und darf nur durch unterwiesenes Personal eingesetzt werden. Wesentliche Sicherheitsregeln: WLL einhalten, Lasten nur vertikal aufnehmen, Schrägzug vermeiden, nicht unter schwebender Last aufhalten und den Hebevorgang ruhig sowie kontrolliert ausführen.

• Geeigneter Anschlagpunkt: Nur mit passendem Kranhaken (mit Sicherung) bzw. geeigneten Anschlagmitteln betreiben.
• Vor jedem Einsatz prüfen: Sicht- und Funktionsprüfung (Verformungen, Risse, Spindel/ Gewinde, Aufhängepunkt, Leichtgängigkeit).
• Wiederkehrende Prüfung: gemäß Herstellerangaben und nationalen Vorschriften (z. B. DGUV) dokumentiert durchführen.
• Normen (laut Typenseite): EN12100-1/2, EN13157, EN2018, EN2009.
• CE / Maschinenrichtlinie: REMA weist für seine Produkte auf die CE-Kennzeichnung und Fertigung nach der Europäischen Maschinenrichtlinie hin.

Passende Artikel zur Verwendung

Für den Einsatz der Schienenklemme R wird ein geeignetes Hebezeug benötigt, das zur erforderlichen WLL passt, sowie passende Anschlagmittel (z. B. Kettengehänge oder Verbindungselemente) für eine sichere Verbindung zum Kranhaken. Wenn regelmäßig an wechselnden Orten gearbeitet wird, sind mobile Lösungen wie Handkettenzüge oder Elektrokettenzüge sinnvoll; für Zug- und Positionieraufgaben kann außerdem eine Handseilwinde aus dem REMA-Programm ergänzen – jeweils abhängig von der Anwendung und der betrieblichen Gefährdungsbeurteilung.
