JDT Aufsteckschuh für Gabelstapler GS

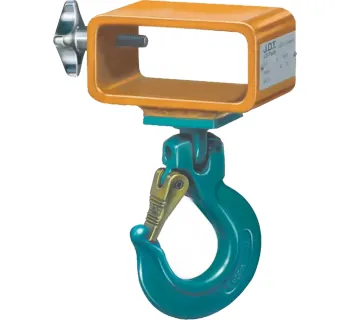

Der JDT Aufsteckschuh GS ist ein kompaktes Stapler-Anbaugerät, das einen Gabelstapler schnell zu einem flexibel einsetzbaren Hebezeug macht. Der Aufsteckschuh wird auf einen Gabelzinken aufgeschoben und mit einer Sicherheitsspindel gegen Verrutschen geklemmt; der Wirbelhaken mit Sicherheitshaken ermöglicht ein kontrolliertes Anschlagen und Ausrichten der Last. Die Ausführung in Güteklasse 10 (ENORM) ist für hohe Beanspruchung im Industrieeinsatz ausgelegt.

Einsatzbereiche

• Montage & Instandhaltung: Anheben/Positionieren von Bauteilen, Aggregaten oder Vorrichtungen, wenn kein Kran verfügbar ist.
• Verladung & innerbetrieblicher Transport: Umsetzen von Lasten, die über einen zentralen Anschlagpunkt sicher gehoben werden sollen.
• Werkstatt & Betriebsmittel: Temporärer Anschlagpunkt für geeignete Anschlagmittel (z. B. Kettengehänge) oder ein Handhebezeug.

Der Aufsteckschuh ist besonders sinnvoll, wenn eine Last zwar gehoben werden muss, aber der Einsatz eines Krans unverhältnismäßig wäre. Wichtig ist dabei stets die Beachtung der Resttragfähigkeit des Staplers (Lastschwerpunkt/Lastdiagramm).

Varianten und Auswahlhilfe

Der GS ist in mehreren Größen erhältlich. Die Varianten unterscheiden sich vor allem durch Tragfähigkeit und die Einfahrtaschen-Maße (passend zum Zinkenquerschnitt). Wählen Sie die Ausführung so, dass der Aufsteckschuh sauber auf den Zinken passt, formschlüssig anliegt und die Tragfähigkeit (inkl. Anschlagmittel) nicht überschritten wird.

• GS 8: kompakte Abmessungen für viele Standardzinken, geeignet für typische Werkstatt- und Montageaufgaben.
• GS 10: größere Einfahrtasche und höhere Tragfähigkeit für schwerere Lasten und robustere Anwendungen.
• GS 13: größte Einfahrtasche und höchste Tragfähigkeit der gelisteten Varianten, für breite/hohe Zinken und schwere Lastfälle.

Technische Daten

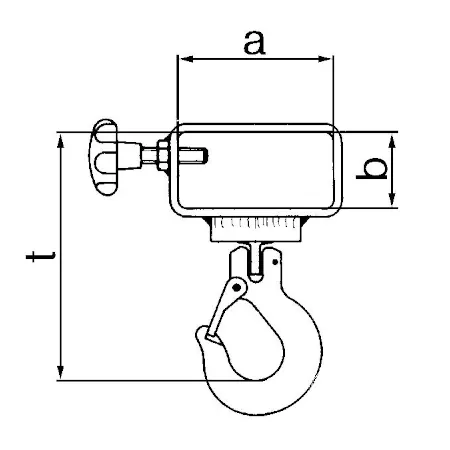

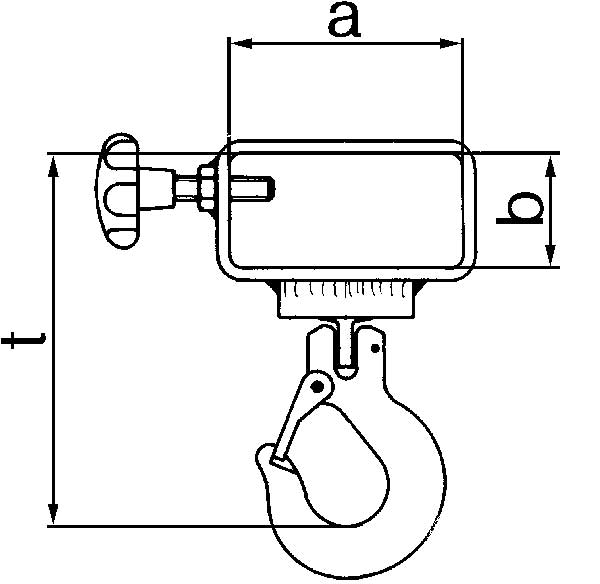

Die Maße beziehen sich auf die Einfahrtasche: a = Taschenbreite, b = Taschenhöhe, t = Einfahrtiefe. Die Einfahrtiefe sollte ausreichend groß sein, damit der Aufsteckschuh stabil aufliegt.

Ausstattung (alle Varianten): Güteklasse 10 (ENORM), Wirbelhaken mit Sicherheitshaken, Fixierung über 1 Sicherheitsspindel.

Häufige Fehler in der Praxis

• Falsche Größe: Einfahrtasche passt nicht zum Zinkenquerschnitt (zu eng/zu weit) → schlechter Sitz, erhöhtes Risiko des Verrutschens.
• Sicherheitsspindel nicht korrekt geklemmt: Aufsteckschuh kann sich beim Rangieren oder Absetzen verdrehen.
• Stapler-Resttragfähigkeit ignoriert: Der Stapler kann trotz ausreichend dimensioniertem Aufsteckschuh überlastet werden.
• Schrägzug oder seitliches Ziehen: unnötige Querkräfte am Aufsteckschuh, am Wirbel und am Stapler.
• Lastschwerpunkt nicht unter dem Haken: pendelnde Last, schlechtere Kontrolle, erhöhte Kippgefahr.

Sicherheitsaspekte und Normen

Der Aufsteckschuh ist ein Lastaufnahmemittel am Flurförderzeug: Vor jedem Einsatz sind Sitz und Funktion zu prüfen (Verformung, Risse, Haken/Sicherungsfalle, leichtgängiger Wirbel, intakte Klemmschraube). Während des Einsatzes ist der feste Sitz am Zinken regelmäßig zu kontrollieren und die Spindel bei Bedarf nachzuziehen. Heben Sie Lasten ruhig und senkrecht, vermeiden Sie Rucklasten, Pendelbewegungen und Schrägzug.

• Prüfpflicht: Anbaugeräte/Lastaufnahmemittel am Gabelstapler sind regelmäßig, in der Praxis mindestens jährlich, durch eine sachkundige Person zu prüfen (betrieblich/gesetzlich abhängig, häufig nach DGUV-Regelwerk umgesetzt).
• Bestimmungsgemäße Verwendung: Nur für das Heben/Umsetzen geeigneter Lasten mit passenden Anschlagmitteln, niemals Personen befördern, Arbeitsbereich sichern und keine Lasten über Personen führen.
• Kennzeichnung & Dokumentation: Tragfähigkeit und Identifikation müssen lesbar bleiben; Betriebsanleitung/Unterlagen im Betrieb vorhalten.

Passende Artikel und Zubehör

Für den sicheren Einsatz des GS benötigen Sie passende Anschlagmittel, die zur Last und zur Anschlagart passen. Wenn Sie in der JDT ENORM-Systemwelt bleiben möchten, sind folgende Komponenten typische Ergänzungen:

• JDT ENORM Anschlagketten (z. B. 1-strängig/2-strängig) für robuste Hebeeinsätze im Industriealltag.
• JDT Anschlagpunkte (z. B. TAPS-E) für definierte Hebepunkte an der Last (Auswahl nach Tragfähigkeit/Einbausituation).
• Optional Verkürzungselemente für Mehrstrang-Gehänge, wenn variable Anschlaglängen benötigt werden.
