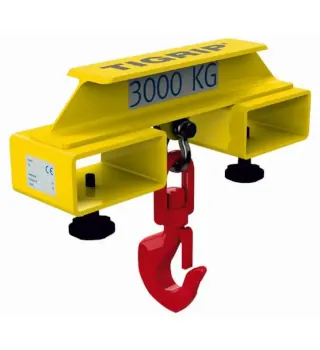

Yale Staplertraverse TTS-Z

Die Yale Staplertraverse TTS-Z ist ein robustes Stapler-Anbaugerät, wenn Lasten oder Hebezeuge sicher am Gabelstapler angeschlagen werden sollen. Die Traverse wird auf die Gabelzinken aufgeschoben und über zwei Spindeln festgeklemmt, sodass eine stabile Verbindung entsteht. Ein zentraler Wirbelhaken mit Sicherungsfalle unterstützt das kontrollierte Aufnehmen und Umsetzen typischer Lasten im innerbetrieblichen Transport.

Einsatzbereiche

• Wartung & Instandhaltung: Anheben/Positionieren von Komponenten, wenn ein Kran nicht verfügbar ist (z. B. Aggregate, Werkzeuge, Vorrichtungen).
• Lager & Versand: Umsetzen von Lasten, die über einen zentralen Anschlagpunkt sicher gehoben werden sollen.
• Montage & Fertigung: Kurzzeitiges Heben zum Ausrichten, Einpassen oder Absetzen von Bauteilen unter Beachtung der Stapler- und Anschlaggrenzen.

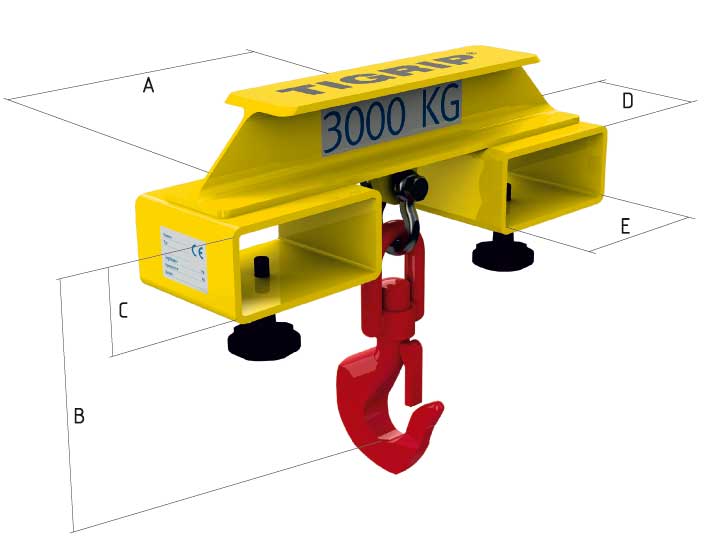

Varianten und Auswahlhilfe

Die TTS-Z wird bei TOMANRO in zwei Ausführungen angeboten, die sich vor allem durch Tragfähigkeit, Einfahrtaschen-Breite (Gabelaufnahme) und Abmessungen unterscheiden. Wählen Sie die Variante so, dass die Gabelzinken sicher in die Taschen passen und die Tragfähigkeit inklusive Anschlagmittel und Dynamikreserven nicht überschritten wird.

• TTS-Z 2.0: kompaktere Abmessungen, Einfahrtaschen 160 mm – geeignet für viele Standardzinken.
• TTS-Z 3.15: größere Aufnahme, Einfahrtaschen 250 mm – für breitere Zinken/Anwendungen mit höherer Traglast.

Häufige Fehler in der Praxis

• Traverse nicht vollständig aufgeschoben oder Spindeln nicht ausreichend geklemmt: Risiko von Verrutschen auf den Zinken.
• Falsche Ausführung gewählt (Taschen zu schmal/breit): unzureichender Formschluss, ungleichmäßige Lastverteilung.
• Schrägzug / seitliches Ziehen an der Last: führt zu Instabilität und erhöhten Querkräften.
• Pendelbewegungen zugelassen oder Last zu schnell angehoben/abgesetzt: unnötige Dynamikspitzen und schlechte Kontrolle.
• Tragfähigkeit des Staplers nicht berücksichtigt (Resttragfähigkeit, Lastschwerpunkt): Stapler kann vor Erreichen der Traversentraglast überlastet werden.

Sicherheitsaspekte und Normen

Vor dem Einsatz müssen Traverse, Haken und Sicherungselemente sichtbar geprüft werden (Verformung, Risse, beschädigte Sicherungsfalle, schwergängige Spindeln). Laut Betriebsanleitung sind Pendelbewegungen zu vermeiden und seitlicher Schrägzug ist unbedingt zu vermeiden; außerdem ist das Lastdiagramm des verwendeten Staplers zu beachten.

• Prüfung: Anbaugeräte an Flurförderzeugen sind in Abständen von längstens einem Jahr durch eine sachkundige Person zu prüfen (DGUV Vorschrift 68).
• CE / Maschinenrichtlinie: Lastaufnahmemittel fallen typischerweise in den Anwendungsbereich der Maschinenrichtlinie 2006/42/EG; die Kennzeichnung und Dokumentation ist entsprechend relevant.
• EN 13155: Für lose Lastaufnahmemittel (z. B. Traversen) beschreibt die Norm Anforderungen an Konstruktion, Prüfung und Betrieb (als übliche Orientierung im industriellen Umfeld).
• Arbeitsbereich sichern: Niemals Personen unter schwebenden Lasten, Last nicht über Personen führen, ruhige Hub-/Fahrbewegungen.

Passende Artikel und Zubehör

Für einen sicheren Aufbau benötigen Sie passende Anschlagmittel (z. B. Rundschlingen) und – je nach Anwendung – ein geeignetes Hebezeug. Achten Sie darauf, dass alle Komponenten (Traverse, Anschlagmittel, Verbindungselemente) zur Tragfähigkeit passen und die Anschlagart die Last nicht beschädigt.

• Yale Elektrokettenzug CPV: wenn die Traverse als Anschlagpunkt für ein elektrisch betriebenes Heben genutzt wird (je nach Betriebskonzept).
• Yale Stirnradflaschenzug VSIII: manuelles, robustes Heben für Montage- und Serviceeinsätze.
• Yale Rundschlinge RSE: textile Anschlaglösung, normgerechte Kennzeichnung und praxisgerechtes Handling (Kantenschutz je nach Lastkante vorsehen).
