Lasthaken Typ LH-II

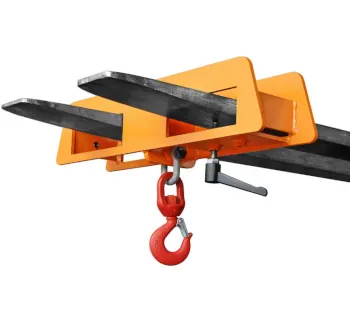

Bauer Lasthaken Typ LH-II

Der Bauer Lasthaken LH-II ist ein Stapler-Anbaugerät zum sicheren Aufnehmen und Verfahren von hängenden Lasten über 2 Gabelzinken (auch für Pratzenstapler geeignet). Ein Wirbellasthaken unterstützt das kontrollierte Anschlagen und Ausrichten, während eine Abrutschsicherung (an 3 Punkten einschraubbar) den sicheren Sitz auf den Zinken unterstützt. Je nach Ausführung sind verschiedene Tragfähigkeiten verfügbar – dabei sind stets Resttragfähigkeit und Lastschwerpunkt des Staplers einzuhalten.

Stapler als flexibler Hebepunkt für Montage-, Wartungs- und Verladeaufgaben
Aufnahme über 2 Zinken – stabiler Sitz, auch für Pratzenstapler geeignet
Wirbellasthaken für kontrolliertes Ausrichten der Last
Abrutschsicherung (3-fach einschraubbar) für sicheren Halt auf den Zinken
Mehrere Tragfähigkeiten verfügbar – passend zum Einsatzbereich
Robuste Bauweise für den täglichen Industrieeinsatz

Zu den Abmessungen

8 Artikel → Lasthaken Typ LH-II

Lasthaken Typ LH-II

Tragfähigkeit
Einfahrtaschen Breite
Artikel-Nr.:

Preis

exkl. 19% MwSt.

Lieferung frei Haus

(innerhalb Deutschlands)

Lasthaken Typ LH-II

Tragfähigkeit
Einfahrtaschen Breite
Artikel-Nr.:

Preis

exkl. 19% MwSt.

Lieferung frei Haus

(innerhalb Deutschlands)

Lasthaken Typ LH-II

Tragfähigkeit
Einfahrtaschen Breite
Artikel-Nr.:

Preis

exkl. 19% MwSt.

Lieferung frei Haus

(innerhalb Deutschlands)

Lasthaken Typ LH-II

Tragfähigkeit
Einfahrtaschen Breite
Artikel-Nr.:

Preis

exkl. 19% MwSt.

Lieferung frei Haus

(innerhalb Deutschlands)

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Stapler als flexibler Hebepunkt für Montage-, Wartungs- und Verladeaufgaben
Aufnahme über 2 Zinken – stabiler Sitz, auch für Pratzenstapler geeignet
Wirbellasthaken für kontrolliertes Ausrichten der Last
Abrutschsicherung (3-fach einschraubbar) für sicheren Halt auf den Zinken
Mehrere Tragfähigkeiten verfügbar – passend zum Einsatzbereich
Robuste Bauweise für den täglichen Industrieeinsatz

Informationen: Lasthaken Typ LH-II

Der Lasthaken Typ LH-II von Bauer ist ein robustes Stapler-Anbaugerät zur sicheren Aufnahme und zum Transport von hängenden Lasten mit dem Gabelstapler. Die Aufnahme erfolgt über 2 Gabelzinken (auch für Pratzenstapler geeignet) und ein Wirbellasthaken erleichtert das Anschlagen sowie das Ausrichten der Last. Eine Abrutschsicherung (an 3 Punkten einschraubbar) reduziert das Risiko des unbeabsichtigten Abrutschens von den Zinken.

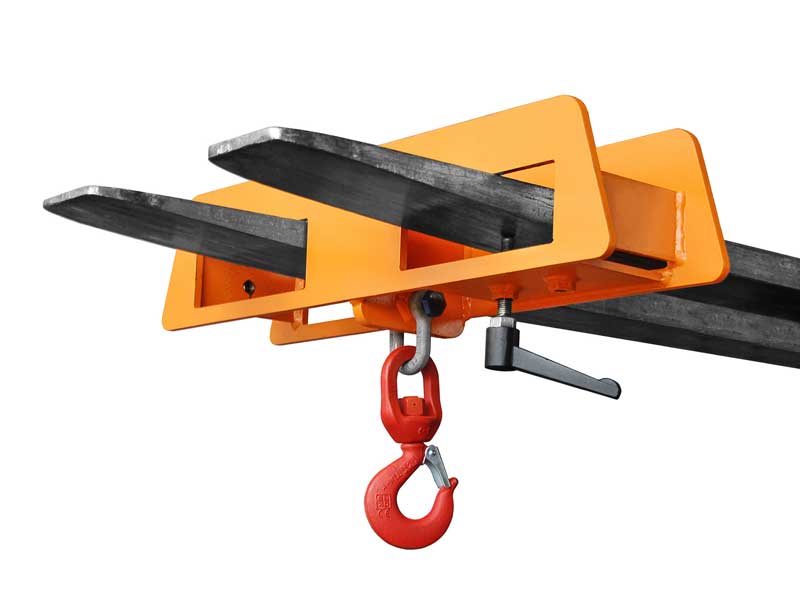

Bauer Lasthaken Typ LH-II am Staplerzinken (Produktabbildung)

Einsatzbereiche

Der LH-II wird eingesetzt, wenn kurzfristig ein flexibler Anschlagpunkt am Stapler benötigt wird, z. B. beim Maschinenumsetzen, beim Positionieren von Bauteilen, beim Verladen von Lasten mit geeignetem Anschlagpunkt oder bei Montage- und Instandhaltungsarbeiten. Durch die Aufnahme über 2 Zinken eignet sich der Lasthaken besonders für stabilen Geradeaus-Transport, sofern die Last zentriert und ohne Schrägzug geführt wird. Für wiederkehrende Hebeaufgaben kann der LH-II eine praxisnahe Alternative sein, wenn kein stationärer Kran verfügbar ist.

Varianten und Unterschiede

Der Lasthaken Typ LH-II ist in mehreren Tragfähigkeiten verfügbar (z. B. 1500 kg bis 7500 kg) und wird typischerweise als lackierte Ausführung (z. B. RAL 2000) oder feuerverzinkt angeboten. Mit steigender Tragfähigkeit ändern sich vor allem Bauhöhe und Eigengewicht, während die Einfahrtaschen-Innenmaße bei der LH-II-Serie konstant bleiben. Wichtig: Die angegebene Tragfähigkeit des Hakens ist nur nutzbar, wenn die Resttragfähigkeit des Gabelstaplers (inkl. Lastschwerpunkt) ausreichend ist.

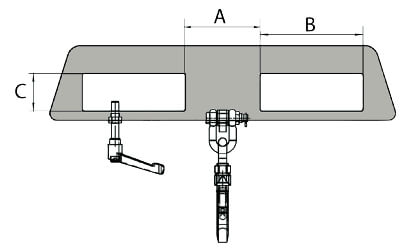

Maßskizze Bauer Lasthaken Typ LH-II (A, B, C Einfahrtaschen-Innenmaße)

Technische Daten

Variante	Tragfähigkeit (WLL)	Maße (L × B × H)	Gewicht lackiert / feuerverzinkt	Einfahrtaschen-Innenmaße (A / B / C)
LH-II 1.5	1500 kg	170 × 750 × 385 mm	21 kg / 23 kg	160 / 220 / 80 mm
LH-II 2.5	2500 kg	170 × 750 × 425 mm	22 kg / 24 kg	160 / 220 / 80 mm
LH-II 5.0	5000 kg	180 × 750 × 490 mm	31 kg / 34 kg	160 / 220 / 80 mm
LH-II 7.5	7500 kg	180 × 750 × 555 mm	35 kg / 38 kg	160 / 220 / 80 mm

Hinweis: Die Maße beziehen sich auf das Anbaugerät; für die sichere Anwendung zusätzlich die Stapler-Resttragfähigkeit und den Lastschwerpunkt prüfen.

Häufige Fehler in der Praxis

Tragfähigkeit des Hakens wird ohne Prüfung der Stapler-Resttragfähigkeit verwendet (Kippgefahr durch geänderten Lastschwerpunkt).
Abrutschsicherung nicht korrekt eingestellt oder auf verschmutzten/beschädigten Zinken montiert (Spiel, Wandern, Abrutschen).
Last wird seitlich gezogen oder unter Schrägzug bewegt (ungeplante Querkräfte auf Haken und Stapler).
Transport mit schwingender Last und zu hoher Fahrgeschwindigkeit (Stoßlasten, Instabilität).
Nutzung ohne geeignete Anschlagmittel (z. B. falsche Schäkel-/Kettenauswahl, beschädigte Anschlagmittel).

Sicherheitsaspekte und Normen

Setzen Sie den LH-II ausschließlich für kontrollierte Hebevorgänge ein: Last zentriert aufnehmen, den Gefahrenbereich absperren, ruckfreie Hub-/Fahrbewegungen wählen und Schrägzug vermeiden. Wiederkehrende Prüfungen sind ein zentraler Bestandteil des sicheren Betriebs: Für Flurförderzeuge und deren Anbaugeräte sieht die DGUV Vorschrift 68 Prüfungen in Abständen von längstens 1 Jahr durch einen Sachkundigen vor.

Für Lastaufnahmemittel/Lasthebetechnik sind zudem anwendungsbezogene Normen relevant (z. B. EN 13155 für nicht fest am Kran installierte Lastaufnahmemittel); entscheidend ist, dass Betriebsanweisung, Kennzeichnung am Gerät und die zulässigen Lasten eingehalten werden.

Passende Artikel und sinnvolles Zubehör

Für den Einsatz des Lasthakens benötigen Sie passende Anschlagmittel (z. B. Kettengehänge oder Rundschlingen) sowie geeignete Verbindungselemente (z. B. Schäkel) passend zur Last und zum Anschlagpunkt. Wenn Sie den Stapler häufiger als Hebezeug nutzen möchten, sind Bauer Kranarme wie der Lastarm LA, der Lastarm LAT 25 oder der Teleskop-Lader KTH sinnvolle Ergänzungen, um Reichweite und Positioniermöglichkeiten zu erweitern.

Anschlagketten oder Rundschlingen passend zu Last und Anschlagart
Schäkel als sichere Verbindung zwischen Anschlagmittel und Haken
Bauer Kranarm / Teleskoplader zur Reichweiten- und Montageunterstützung
Bauer Lasthaken Typ LH-I (Alternative, je nach Aufnahmeart und Anwendung)

Links zu Tomanro-Typenseiten

Typenseite: Bauer Lasthaken Typ LH-II
https://www.tomanro.de/1894-Bauer_Lasthaken_Typ_LH_II-Typen

Katalogseite (PDF): Bauer Lasthaken Typ LH-II
https://www.tomanro.de/pdf/TOMANRO/Katalogseite-Bauer-Lasthaken_Typ_LH-II.pdf

Typenseite: Bauer Lasthaken Typ LH-I (Alternative)
https://www.tomanro.de/1893-Bauer_Lasthaken_Typ_LH_I-Typen

Typenseite: Bauer Teleskop-Lader Typ KTH
https://www.tomanro.de/1792-Bauer_Teleskop_Lader_Typ_KTH-Typen

Typenseite: Bauer Lastarm Typ LA
https://www.tomanro.de/1793-Bauer_Lastarm_Typ_LA-Typen

Typenseite: Bauer Lastarm Typ LAT 25
https://www.tomanro.de/1795-Bauer_Lastarm_Typ_LAT_25-Typen

Übersicht: Staplerhaken (Kategorie)
https://www.tomanro.de/195-Staplerhaken-Gruppe

Herstellerseite: Bauer
https://www.tomanro.de/52-Bauer-Hersteller

TOMANRO Flyer

Katalogblatt

Abmessungen Lasthaken Typ LH-II

Masszeichnung von Bauer Lasthaken Typ LH-II

Lasthaken Typ LH-II	Tragfähigkeit (kg)	A (mm)	B (mm)	C (mm)
1,5 Gelborange	1500	160	220	80
1,5 Feuerverzinkt	1500	160	220	80
2,5 Gelborange	2500	160	220	80
2,5 Feuerverzinkt	2500	160	220	80
5,0 Gelborange	5000	160	220	80
5,0 Feuerverzinkt	5000	160	220	80
7,5 Gelborange	7500	160	220	80
7,5 Feuerverzinkt	7500	160	220	80
