Bauer Lastarm Typ LAT 25

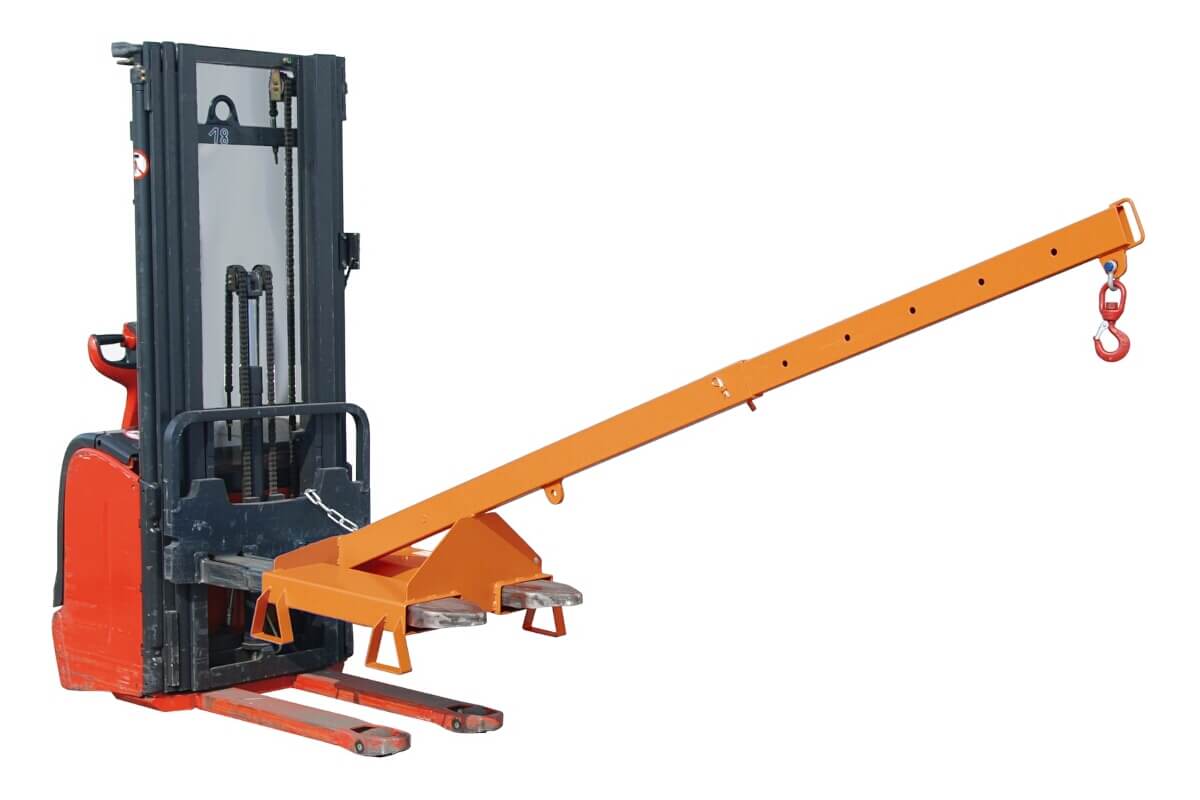

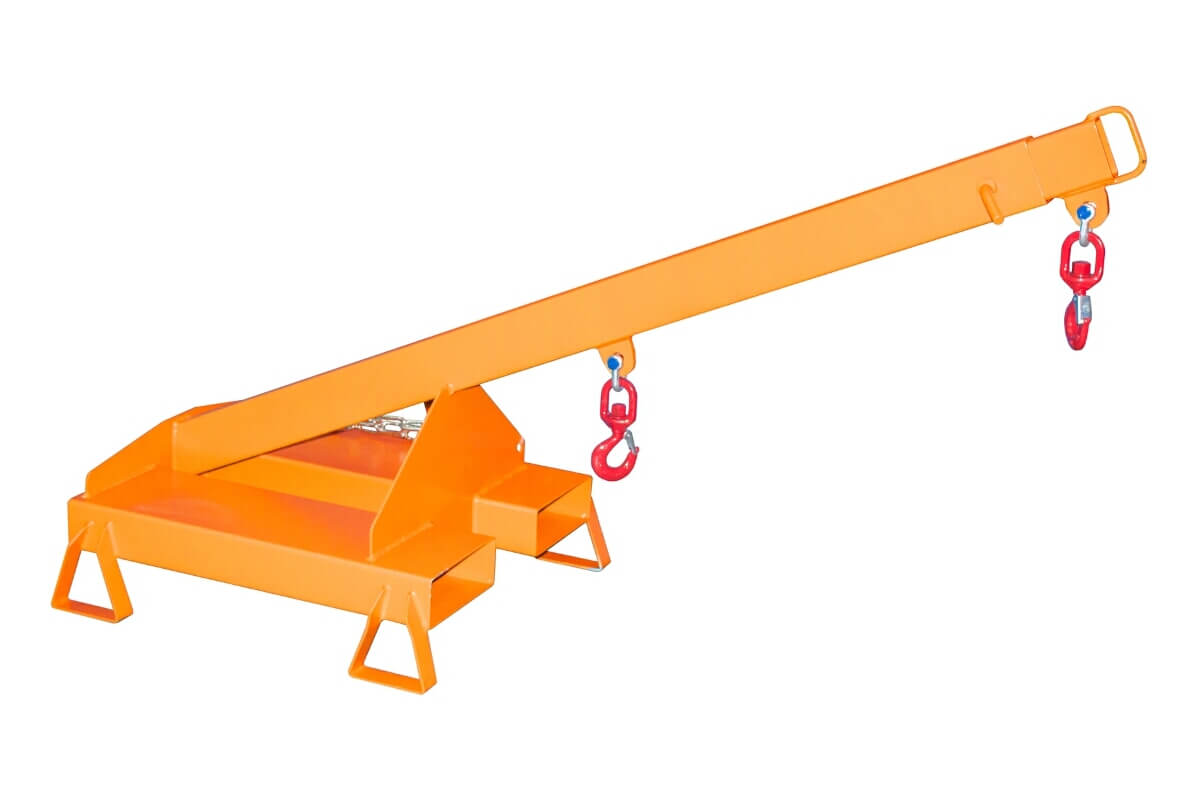

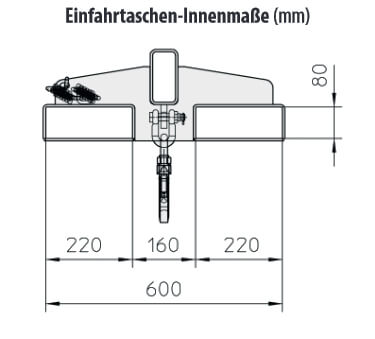

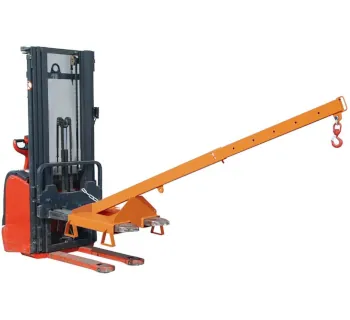

Der Lastarm Typ LAT 25 von Bauer ist ein teleskopierbarer Kranausleger für Gabelstapler, der die Reichweite deutlich erhöht und durch die 25° Neigung ein größeres Hakenmaß ermöglicht. Der Ausleger ist 6-fach teleskopierbar (Länge ca. 1600 - 2500 mm) und wird über Einfahrtaschen aufgenommen; eine Kettensicherung reduziert das Abrutschrisiko von den Zinken. Der Wirbellasthaken ist am Ausleger frei positionierbar, wobei die zulässige Traglast mit zunehmender Ausladung sinkt (Lastdiagramm am Gerät beachten).

Einsatzbereiche

• Instandhaltung und Montage: Lasten gezielt über Maschinen, Geländer oder Aggregate hinweg positionieren.
• Lager und Logistik: Sperrige Güter aus größerer Distanz aufnehmen (z. B. von Regalkanten oder Ladeflächen).
• Werkstatt: Temporärer „Kleinkran“ am Stapler für punktuelles Heben ohne Hallenkran.
• Deichsel-/Pratzenstapler: Durch Stützfüße und ca. 100 mm Unterfahrhöhe auch dort nutzbar, wo die Pratzen unterfahren können.

Technische Merkmale

Traglasten je Hakenposition

Die Traglast ist direkt an die Ausladung gekoppelt: Je weiter der Haken nach vorn gesteckt wird, desto geringer die zulässige Last. Nutzen Sie ausschließlich die vom Hersteller angegebenen Hakenpositionen und berücksichtigen Sie zusätzlich die Resttragfähigkeit Ihres Gabelstaplers (Stapler-Lastdiagramm).

Varianten und Unterschiede

Der LAT 25 ist in mehreren Oberflächen erhältlich: lackiert (verschiedene Farben) oder feuerverzinkt. Funktional sind die Ausführungen gleich (Geometrie, Teleskop, Lastdiagramm), die Wahl richtet sich vor allem nach der Umgebung: Feuerverzinkung ist vorteilhaft bei Feuchte, Außenlagerung oder korrosiven Einflüssen.

Häufige Fehler in der Praxis

• Resttragfähigkeit ignoriert: Nicht nur das Lastdiagramm des Auslegers, sondern auch das des Staplers begrenzt die zulässige Last.
• Teleskop nicht verriegelt: Jede Teleskop-Position muss mit Steckbolzen vollständig gesichert werden (Bolzen gegen Verlust prüfen).
• Kettensicherung nicht angelegt: Ohne Kettensicherung steigt das Risiko, dass das Anbaugerät von den Gabelzinken rutscht.
• Seitlicher Zug bzw. Schrägzug: Der Lastarm ist für vertikales Heben ausgelegt; Seitenkräfte können Stabilität und Bauteile überlasten.
• Falsches Anschlagmittel: Ungeeignete Schäkel/Haken oder zu geringe Tragfähigkeit führt zu gefährlichen Überlastungen.

Sicherheitsaspekte und Normen

Der Einsatz erfolgt im Rahmen der betrieblichen Vorgaben für Flurförderzeuge (u. a. DGUV Vorschrift 68) und setzt eine geeignete Unterweisung, Einweisung sowie schriftliche Beauftragung voraus. Beachten Sie außerdem die Pflicht zur Prüfung von Arbeitsmitteln und zur Festlegung von Prüffristen gemäß BetrSichV § 14; dazu gehören auch Anbaugeräte und lastführende Komponenten im betrieblichen Prüfsystem. Grundsätzlich gilt: Personentransport mit Lastarmen ist unzulässig; dafür sind ausschließlich zugelassene Arbeitsbühnen zu verwenden.

• Vor jedem Einsatz: Sichtprüfung (Risse, Deformation, Bolzen, Haken, Kette), Lesbarkeit Lastdiagramm
• Beim Heben: Last zentrisch anschlagen, ruckfrei anheben, Ausladung minimieren
• Beim Fahren: Last niedrig führen, Geschwindigkeit anpassen, keine Personen im Gefahrenbereich

Passende Artikel und Ergänzungen

Für einen sicheren Einsatz des Lastarm Typ LAT 25 werden passende Anschlagmittel benötigt (z. B. Rundschlingen, Hebebänder, Schäkel oder Kettengehänge) – jeweils mit ausreichender Tragfähigkeit passend zur Hakenposition. Als Alternative bei festem Bedarf an größerer Reichweite bieten sich Bauer-Serien wie Lastarm Typ LA (starr, mehrere Tragfähigkeitsklassen) oder die Teleskop-Lader KT / KTH an, wenn zusätzliche Ausladung bzw. (bei KTH) Höhen- und Winkelverstellung gefordert ist.
