Bauer Lastarm Typ LA

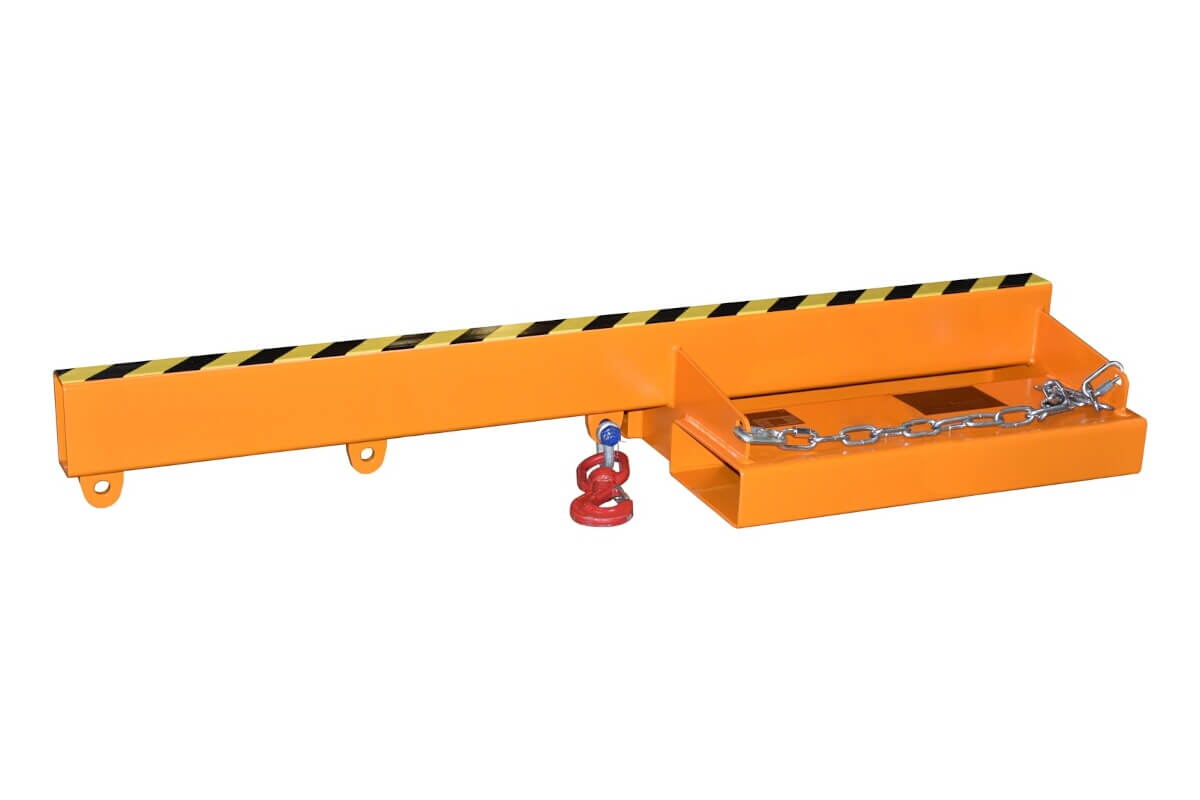

Der Lastarm Typ LA von Bauer ist ein starrer Kranausleger für den Gabelstapler, der die Reichweite beim Heben von Lasten vergrößert und den Stapler zum kompakten Hebezeug für Montage, Instandhaltung und Materialumschlag macht. Über Einfahrtaschen wird der Kranarm schnell auf die Gabelzinken aufgenommen; eine Kettensicherung reduziert das Risiko des unbeabsichtigten Abrutschens, während der Wirbellasthaken das Anschlagen erleichtert. Typisch sind 3 Anschlagpunkte mit unterschiedlichen Traglasten je nach Hakenposition (Lastdiagramm beachten).

Einsatzbereiche

• Wartung & Instandhaltung: Motoren, Pumpen, Getriebe oder Baugruppen aus Maschinen herausheben.
• Logistik & Lager: Lasten von oben aufnehmen, z. B. in engen Regalgassen oder an schwer zugänglichen Stellen.
• Produktion: Werkzeugwechsel, Vorrichtungen positionieren, Montagehilfen für sperrige Teile.
• Bau & Werkstatt: Materialumschlag, Bauteile über Hindernisse hinweg bewegen (unter Beachtung der Resttragfähigkeit des Staplers).

Konstruktion & Funktionsprinzip

Der Lastarm besteht aus einer robusten Stahlkonstruktion und wird über Einfahrtaschen auf die Gabelzinken geschoben. Eine Kettensicherung wird am Stapler befestigt und dient als zusätzliche Sicherung gegen Abrutschen bei Fahrt- und Hubbewegungen. Am Ausleger befinden sich mehrere definierte Anschlagpunkte; je weiter außen die Last hängt, desto stärker sinkt die zulässige Traglast (Prinzip des Lastmoments).

Varianten & Unterschiede

Der Typ LA ist nicht teleskopierbar und wird in verschiedenen Längen-/Tragfähigkeitsklassen angeboten. In der Praxis sind die Hauptunterschiede: Länge (z. B. 1550 mm vs. 2350 mm Endmaß), Tragfähigkeitsbereich sowie Oberfläche (lackiert in verschiedenen Farben oder feuerverzinkt für Korrosionsschutz).

Praxis-Tipp: Wählen Sie die Variante so, dass Ihr Stapler (inkl. Anbaugerät) die erforderliche Resttragfähigkeit bei der vorgesehenen Hakenposition sicher abdeckt.

Technische Daten & Lastdiagramm (Beispiele)

Die nachfolgenden Werte zeigen exemplarisch, wie sich die zulässige Traglast mit der Hakenposition verändert. Maßgeblich sind stets die Angaben am Gerät und in den Unterlagen des Herstellers.

Häufige Fehler in der Praxis

• Lastdiagramm ignoriert: Traglast wird am äußeren Anschlagpunkt überschritten → erhöhte Kippgefahr.
• Kettensicherung nicht korrekt angelegt oder ohne Spannung → Risiko des Abrutschens von den Gabelzinken.
• Falsche Einfahrtaschen-Maße: Gabelzinken passen nicht korrekt, zu viel Spiel oder unvollständige Aufnahme.
• Schrägzug / Seitenzug am Haken → unzulässige Querkräfte und instabiles Lastverhalten.
• Ungeeignete Anschlagmittel (z. B. beschädigte Ketten/Gurte) oder falscher Anschlagpunkt → erhöhte Unfallgefahr.

Sicherheitsaspekte & Normen (Auswahl)

Der Betrieb von Gabelstaplern und deren Einsatzbedingungen werden in Deutschland u. a. durch die DGUV Vorschrift 68 geregelt. Für das sichere Anschlagen, Verwenden und Prüfen von Lastaufnahmemitteln und Anschlagmitteln sind zudem die Vorgaben aus DGUV-Regelwerk relevant (z. B. Hinweise zum Betrieb von Lastaufnahmeeinrichtungen und zu organisatorischen Pflichten).

• Nur geschultes Personal: Bedienung des Staplers gemäß betrieblicher Beauftragung; Betriebsanweisung beachten.
• Standsicherheit prüfen: Schwerpunktverlagerung durch Lastarm berücksichtigen, Resttragfähigkeit des Staplers einhalten.
• Keine Personen anheben: Lastarme sind für Lasten, nicht für Personenbeförderung.
• Sichtprüfung vor Einsatz: Schweißnähte, Haken, Einfahrtaschen, Kettensicherung und Kennzeichnungen prüfen.
• Regelmäßige Prüfung: Prüffristen und Dokumentation gemäß Gefährdungsbeurteilung und Vorgaben für Arbeitsmittel einhalten.

Passendes Zubehör & ergänzende Artikel

Für den sicheren Einsatz des Lastarms Typ LA werden je nach Last und Anschlagart passende Anschlagmittel benötigt. Besonders sinnvoll sind (nach Bedarf und passend zur Last): Rundschlingen, Kettengehänge, Schäkel sowie Kantenschoner für empfindliche Bauteile. Für Außen- oder Feuchteumgebungen kann eine feuerverzinkte Ausführung des Lastarms die Standzeit erhöhen.
