Bauer Teleskop-Lader Typ KTH

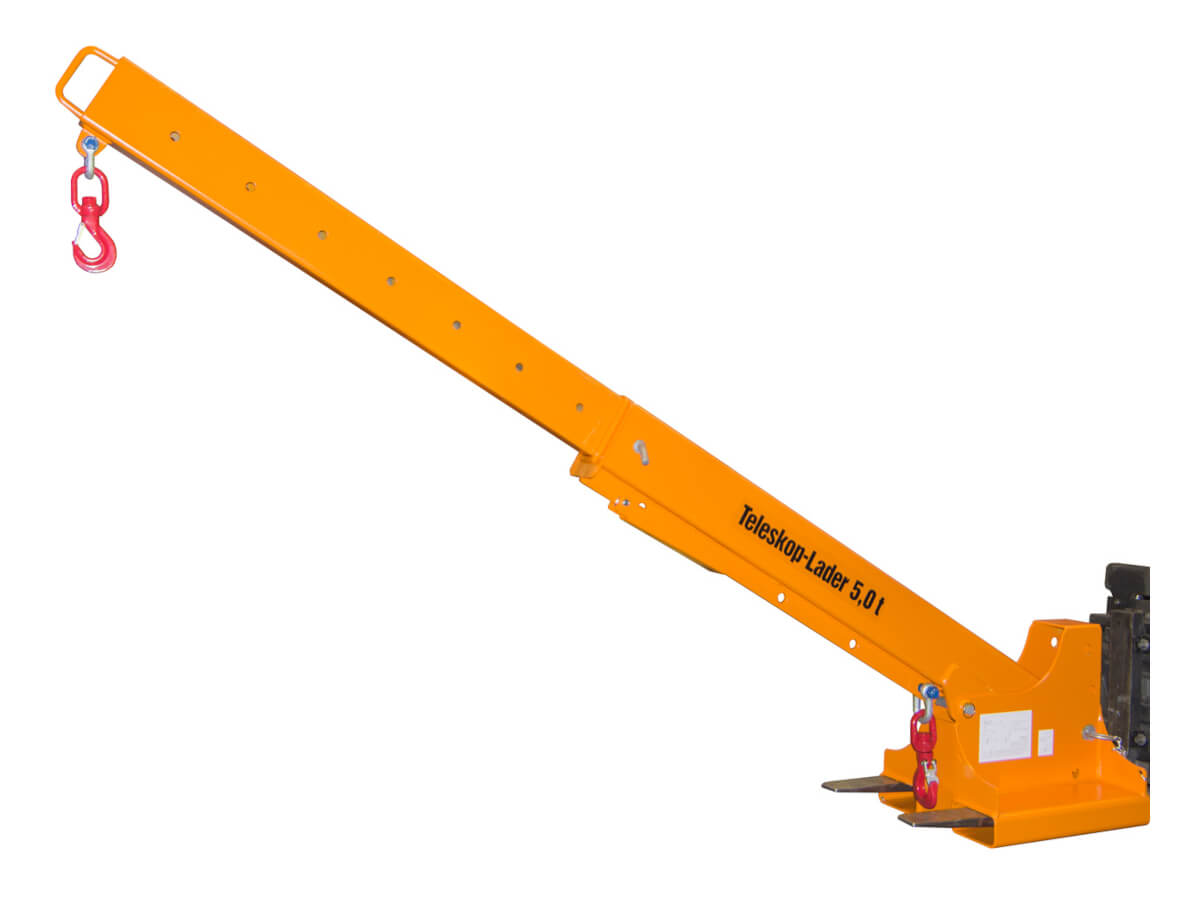

Der Teleskop-Lader Typ KTH von Bauer ist ein teleskopierbarer Kranarm für den Gabelstapler, der den Stapler zum flexiblen Kleinkran für Hebe- und Positionieraufgaben macht. Der Ausleger ist 8-fach teleskopierbar, in der Neigung 15°, 30° oder 45° höhenverstellbar (jeweils mit Steckbolzen gesichert) und verfügt über 2 Wirbellasthaken. Zusätzlich zur Teleskoplänge stehen weitere Anschlagösen zur Verfügung, sodass die Haken über insgesamt 14 Positionen umgesetzt werden können; ein Lastdiagramm am Gerät zeigt die zulässigen Traglasten je Position.

Einsatzbereiche

Der KTH ist ideal, wenn Lasten auf engem Raum, über Hindernisse hinweg oder mit zusätzlicher Ausladung aufgenommen und präzise positioniert werden müssen.

• Instandhaltung: Motoren, Pumpen, Baugruppen und Anlagenteile ausheben und einpassen
• Produktion: Werkzeuge, Vorrichtungen und Maschinenteile exakt positionieren
• Logistik: Be- und Entladen, Heben aus schwer zugänglichen Bereichen (z. B. hinter Aufbauten)
• Baustellen/Werkstatt: temporärer Kraneinsatz, wenn kein Hallen- oder Mobilkran verfügbar ist

Konstruktion & Funktionsprinzip

Der KTH wird über Einfahrtaschen auf die Staplerzinken aufgenommen und über eine Kettensicherung gegen unbeabsichtigtes Abrutschen gesichert. Die Neigung des Auslegers wird über steckbare Bolzen eingestellt; in hoher Stellung gewinnt der Haken in äußerster Position bis zu ca. 2.2 m zusätzliche Höhe. Die beiden Wirbellasthaken sind per Schäkel versetzbar, damit Lasten abhängig von Hubhöhe und Ausladung optimal angeschlagen werden können.

Varianten und Unterschiede

Die wichtigsten Unterschiede liegen in der Tragfähigkeitsklasse (2.5 oder 5.0), der passenden Einfahrtaschen-Geometrie (Innenmaße A/B/C) sowie der Oberfläche (lackiert in RAL-Farben oder feuerverzinkt für erhöhten Korrosionsschutz). Die Länge ist bei den KTH-Varianten typischerweise 2290 - 3690 mm (teleskopiert) bei 8-facher Ausziehbarkeit.

Auswahlhilfe: Wenn Sie die zusätzliche Höhenverstellung über Winkel benötigen, ist KTH die richtige Wahl. Wenn eine starre Ausführung ohne Höhenverstellung ausreicht, kann der Teleskop-Lader Typ KT eine passende Alternative sein.

Lastdiagramm und Traglasten (Beispiele)

Die Traglast sinkt mit zunehmender Ausladung. Maßgeblich sind immer die Angaben am Gerät (Lastdiagramm) und die Resttragfähigkeit des Staplers in der jeweiligen Hubhöhe.

Häufige Fehler in der Praxis

• Lastdiagramm ignoriert: Traglast am äußeren Punkt überschritten → erhöhte Kippgefahr.
• Kettensicherung nicht angelegt oder falsch befestigt → Abrutschrisiko von den Gabelzinken.
• Steckbolzen nicht vollständig gesteckt/gesichert → Teleskop oder Winkel nicht zuverlässig verriegelt.
• Schrägzug/Seitenzug am Haken → unzulässige Querkräfte, instabiles Lastverhalten.
• Ungeeignete Anschlagmittel (verschlissen/zu geringe WLL) oder fehlende Schäkel-Sicherung.
• Stapler-Resttragfähigkeit nicht geprüft (Anbaugerät + Last + Ausladung + Hubhöhe).

Sicherheitsaspekte und Normen

Für den sicheren Betrieb gelten die Vorgaben für Flurförderzeuge (u. a. DGUV Vorschrift 68) sowie die Qualifizierung und Beauftragung der Bedienenden nach DGUV Grundsatz 308-001. Der KTH ist ein Lastaufnahmemittel für Lasten – Personen dürfen nicht angehoben werden; zudem sind regelmäßige Prüfungen und eine Sichtprüfung vor Einsatz (Haken, Schäkel, Kette, Bolzen, Schweißnähte, Kennzeichnungen) erforderlich.

• Nur geschultes Personal einsetzen, Betriebsanweisung und Herstellervorgaben beachten.
• Resttragfähigkeit des Staplers (inkl. Anbaugerät) für Hubhöhe und Ausladung nachweisen.
• Last ruhig führen: kein ruckartiges Heben/Senken, keine schnellen Fahrmanöver mit schwebender Last.
• Gefahrenbereich absperren: niemals unter schwebender Last arbeiten.
• Prüffristen betrieblich festlegen und dokumentieren (Arbeitsmittel/Lastaufnahmemittel).

Passende Artikel und Zubehör

Für den Einsatz des KTH werden passende Anschlagmittel benötigt, z. B. Schäkel, Kettengehänge, Rundschlingen und Kantenschoner (jeweils mit ausreichender WLL passend zur Hakenposition). Für häufige Hebeaufgaben kann ergänzend ein starrer Teleskop-Lader Typ KT sinnvoll sein; für spezielle Anwendungen lassen sich Staplerprozesse außerdem mit weiteren Bauer-Anbaugeräten wie Big-Bag-Trägern oder Lastaufnahmezangen erweitern.
