Kito Flaschenzug CX

Der Kito Flaschenzug CX ist ein extrem kompakter Handkettenzug mit hochwertigem Aluminiumgehäuse, vernickelter Lastkette Güteklasse 10 und serienmäßiger Rutschkupplung als Überlastschutz. Er zählt zu den kleinsten und leichtesten Flaschenzügen seiner Klasse und ist in Tragfähigkeiten von 250 kg, 500 kg und bis zu 1000 kg verfügbar.

Das ergonomisch geformte, kantenfreie Gehäuse mit versenkten Schrauben reduziert das Verletzungsrisiko, während die großen Hakenöffnungen und die geringe Bauhöhe eine maximale Hubausnutzung bei Überkopfmontage ermöglichen. Die Modelle CX003 und CX005 tragen das GS-Zeichen der DGUV und sind damit für den professionellen Einsatz nach europäischen Sicherheitsstandards ausgelegt.

Einsatzbereiche des Kito CX

Der Kito CX wird überall dort eingesetzt, wo leichte Lasten auf engstem Raum sicher und präzise bewegt werden müssen:

• Montage- und Serviceeinsätze – z.B. bei Reparaturen, Instandhaltung, Aggregatwechseln oder Justierarbeiten an Maschinen, Pumpen und Antrieben, oft direkt im Überkopfbereich.
• Industrie & Werkstatt – zum Heben, Positionieren und Fixieren von Kleinlasten, Werkzeugen, Vorrichtungen oder Bauteilen an Konsolkranen, Portalkranen oder stationären Aufhängepunkten.
• Bau- und Innenausbau – beim Einbau von Lüftungsgeräten, Deckeninstallationen, Rohrleitungen oder Stahlprofilen, wenn ein leicht transportierbares Hebezeug benötigt wird.
• Bühnen- und Veranstaltungstechnik – insbesondere das CX003 wird aufgrund seines geringen Eigengewichts und der kompakten Bauform als Stirnradflaschenzug im Rigging und bei temporären Aufbauten genutzt.
• Montage im Freien – die hohe Korrosionsbeständigkeit von Gehäuse und Ketten prädestiniert den CX für den Außeneinsatz, z.B. in der Energie-, Verkehrs- oder Anlagentechnik.

Die Bedienung erfolgt über die Handkette aus Edelstahl, welche das präzise Stirnradgetriebe antreibt. Die fein teilende Lastkette ermöglicht sehr feine Hubbewegungen – ideal für das millimetergenaue Ausrichten sensibler Komponenten.

Varianten & technische Merkmale

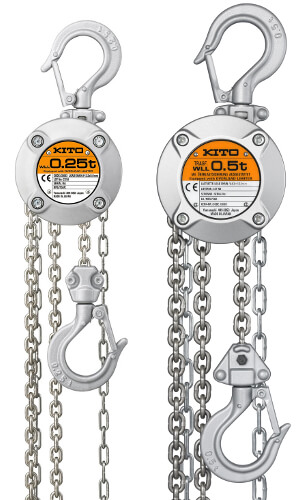

Der Flaschenzug CX ist in verschiedenen Tragfähigkeiten erhältlich; bei TOMANRO stehen insbesondere die Mini-Modelle CX003 und CX005 im Fokus, optional ergänzt durch eine 1.000 kg-Variante CX010:

Hinweis: Detaillierte Maßtabellen (Bauhöhe, Hakenmaße, Handkettenlängen) sowie exakte Typenbezeichnungen sind der TOMANRO-Katalogseite und den Kito-Datenblättern zum Flaschenzug CX zu entnehmen.

Konstruktive Besonderheiten:

• Stoßfestes Aluminiumgehäuse mit oberflächenbehandelter Oberfläche, sehr geringes Eigengewicht.
• Vernickelte Lastkette in Sondergüte 10 (G100) nach EN 818-7, hohe Korrosionsbeständigkeit und lange Lebensdauer.
• Handkette aus rostfreiem Edelstahl – ideal für anspruchsvolle Umgebungen mit hoher Luftfeuchte.
• Rutschkupplung / Überlastbegrenzer serienmäßig – schützt Hebezeug und Kette vor Zerstörung bei Fehlbedienung oder Überlast.
• Großer Hakeninnendurchmesser an Ober- und Unterhaken für Anschlagmittel wie Schäkel, Rundschlingen oder Kettengehänge.

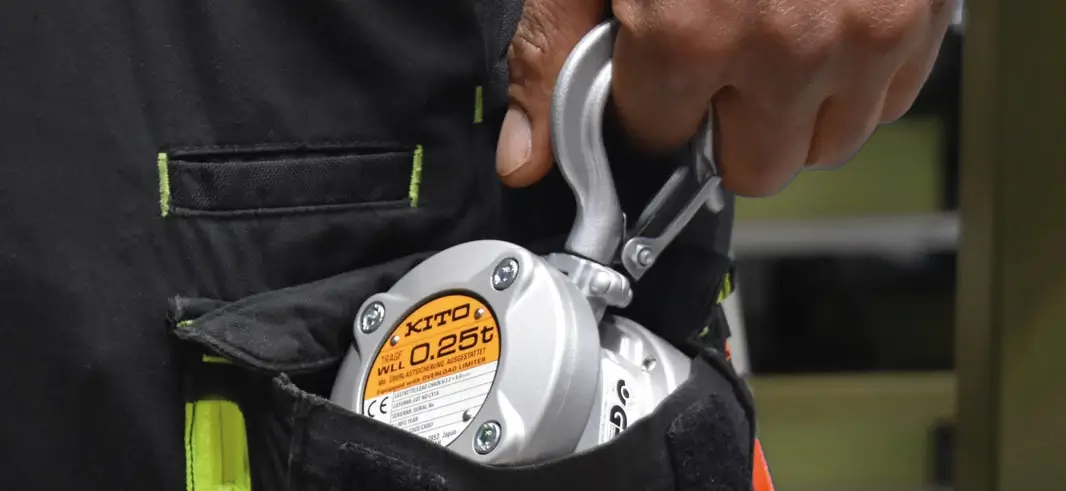

• Versenkte Gehäuseschrauben – minimiertes Verletzungsrisiko und keine störenden Kanten beim Transport im Werkzeugkoffer oder in der Gürteltasche.

Typische Anwendungsfehler & Praxistipps

Trotz der robusten Konstruktion des Kito CX kommt es in der Praxis immer wieder zu vermeidbaren Fehlern:

• Verlassen auf den Überlastschutz als „Arbeitsbegrenzer“ – die Rutschkupplung ist ein Sicherheitselement, keine Aufforderung zur Dauerarbeit im Grenzbereich.
• Falscher oder ungeeigneter Anschlagpunkt – z.B. dünnwandige Profile oder unsichere Befestigungen ohne ausreichende Tragfähigkeit.
• Schrägzug und Querbelastung – der CX ist primär für senkrechte Lastaufnahme ausgelegt; starke Schrägzüge führen zu erhöhtem Verschleiß und möglichen Schäden an Haken oder Träger.
• Einsatz mit beschädigter oder verschmutzter Kette – Korrosion, Kerben, Längungen oder starke Verschmutzungen beeinträchtigen die sichere Kraftübertragung.
• Dauerhaftes Abstützen von Lasten nur über den Kettenzug – angehobene Lasten sind mit Unterstellböcken oder geeigneten Konstruktionen zusätzlich mechanisch zu sichern.
• Verwendung außerhalb der vorgesehenen Einsatzbedingungen – z.B. unter Wasser, in stark aggressiven Medien oder für das Heben von Personen, was ausdrücklich unzulässig ist.

Empfohlen wird eine Sichtprüfung vor jedem Einsatz (Ketten, Haken, Aufhängung, Kennzeichnung) sowie die Einhaltung der vom Hersteller vorgegebenen Inspektions- und Wartungsintervalle.

Sicherheitsaspekte & Normen

Der Kito Flaschenzug CX ist ein manueller Handkettenzug mit Lastdruckbremse und serienmäßiger Überlastsicherung. Die Modelle CX003 und CX005 sind mit dem GS-Siegel „Geprüfte Sicherheit“ der Deutschen Gesetzlichen Unfallversicherung (DGUV) ausgezeichnet und erfüllen damit die Anforderungen der europäischen Richtlinien für Handhebezeuge, üblicherweise auf Basis von EN 13157.

Im gewerblichen Einsatz sind u.a. folgende Regelwerke zu beachten:

• Betriebssicherheitsverordnung (BetrSichV) – Gefährdungsbeurteilung und sichere Bereitstellung von Arbeitsmitteln.
• DGUV Vorschriften und Regeln (z.B. DGUV Vorschrift 54, DGUV Regel 100-500) für Winden, Hub- und Zuggeräte.
• Wiederkehrende Prüfungen durch eine befähigte Person – in der Regel mindestens jährlich, bei hoher Beanspruchung häufiger.
• Vollständige Dokumentation aller Prüfungen, Instandsetzungen und Änderungen im Geräte- oder Prüfbuch.
• Unterweisung des Bedienpersonals in Anschlagtechnik, Bedienung des Handkettenzugs und Verhalten im Gefahrenbereich.

Grundsätzlich gilt: Aufenthalt unter schwebenden Lasten ist verboten; der Gefahrenbereich muss abgesperrt und deutlich gekennzeichnet werden.

Beispielhafte Darstellung – Kito CX im Einsatz

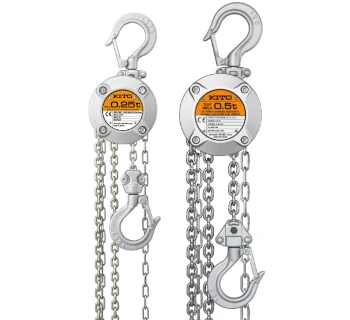

Die nachfolgende Abbildung zeigt einen typischen Kito CX Handkettenzug mit Aluminiumgehäuse, vernickelter Lastkette und großen Sicherheits-Haken im Einsatz an einem I-Träger. Besonders gut zu erkennen sind die kompakte Bauhöhe und die ergonomische Form ohne hervorstehende Kanten.

Passende Ergänzungsprodukte von Kito & Zubehör bei TOMANRO

Um den Kito CX optimal in ein komplettes Hebesystem einzubinden, bieten sich folgende Ergänzungsprodukte an – möglichst ebenfalls aus dem Kito-Programm:

• Kito Hebelzug LX – ultraleichter Hebelzug für das Ziehen, Spannen und Positionieren von Kleinlasten; ideal ergänzend zum CX, wenn neben vertikalem Heben auch horizontale Zugaufgaben anfallen.
• Kito Elektrokettenzug EQ oder ED – für häufige oder serielle Hebevorgänge lässt sich der CX durch einen motorischen Kettenzug ergänzen, der z.B. mit Rollfahrwerk TSP kombiniert werden kann, um horizontale Bewegungen abzudecken.
• Passende Lauf- und Haspelfahrwerke – Flaschenzüge werden typischerweise mit Rollfahrwerken oder Haspelfahrwerken an Trägern eingesetzt, um Lasten entlang des Trägers zu verfahren; TOMANRO bietet hierfür passende Fahrwerke in verschiedenen Tragfähigkeitsbereichen.
• Anschlagmittel & Schäkel – hochwertige Schäkel, Rundschlingen und Anschlagketten, über die der Lasthaken des CX sicher mit der Last verbunden wird.
• Alu-Portalkrane – in Kombination mit einem leichten Alu-Portalkran lässt sich der CX als mobiles Hebesystem überall dort einsetzen, wo kein stationärer Kran vorhanden ist.

Bei der Auswahl sollte die Tragfähigkeit aller Komponenten (Fahrwerk, Anschlagmittel, Kranstruktur) mindestens der Nenntraglast des Flaschenzugs entsprechen – im Zweifel darüber liegen.
