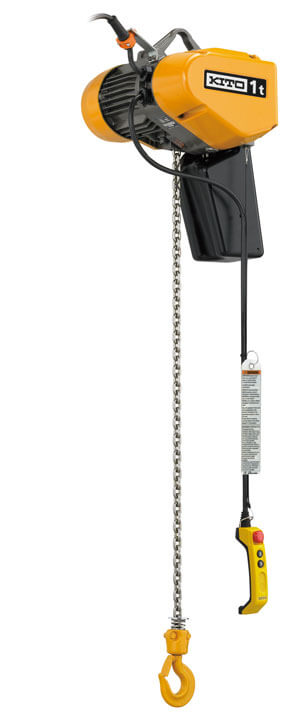

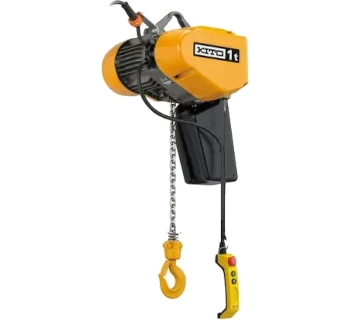

Kito Elektrokettenzug EQ

Der Elektrokettenzug Kito EQ ist ein elektrischer Kettenzug mit Frequenzumrichter für Lasten von ca. 125 kg bis 1.000 kg und eignet sich für leicht- bis mittlere industrielle Anwendungen.

Das druckgegossene Aluminiumgehäuse mit IP55-Schutz und der schwere Lüftermotor sorgen für eine kompakte Bauform, geringe Bauhöhe und einen dauerlauffähigen Antrieb mit hoher Einschaltdauer.

Durch den integrierten Frequenzumrichter, die Nickel-beschichtete Hochleistungs-Lastkette und die wartungsarme Motorbremse ist der Kito EQ besonders für häufige Hubzyklen und lange Hubwege ausgelegt.

Funktionsprinzip und typische Anwendungen

Der Kito EQ arbeitet mit einem stufenlos gesteuerten Drehstrommotor, dessen Hub- und Senkgeschwindigkeit über den Frequenzumrichter geregelt wird. Die integrierte Lastdruckbrems-/Reibkupplungs-Kombination schützt vor Überlast und hält die Last sicher in jeder Position.

• Montage- und Fertigungsarbeitsplätze – präzises Positionieren von Bauteilen an Handarbeitsplätzen, Montagelinien und Vormontageinseln.
• Logistik und Lager – Heben und Bewegen von Kisten, Behältern und Paletten in Kombination mit Laufkatzen, Einschienenbahnen oder Leichtkransystemen.
• Maschinen- und Anlagenbau – Handling von Werkzeugen, Vorrichtungen und Baugruppen im Rüst- und Servicebetrieb.
• Serien- und Taktfertigung – dank Doppelgeschwindigkeit und No-Load-High-Speed-Funktion ideal für häufig wiederkehrende Hubvorgänge.

Mit den verfügbaren Aufhängungsvarianten Hakenaufhängung, Einpunktaufhängung sowie Hand-, Haspel- oder Elektrofahrwerk lässt sich der Kito EQ flexibel in bestehende Kran- und Schienensysteme integrieren.

Konstruktive Merkmale und Ausstattung

Der EQ-Elektrokettenzug ist auf hohe Lebensdauer und minimale Stillstandszeiten ausgelegt.

• Aluminium-Druckgussgehäuse mit IP55-Schutz (staubgeschützt und strahlwassergeschützt) für den Einsatz in anspruchsvollen Industrieumgebungen.
• Frequenzumrichter-Steuerung (VFD) für 2 Hubgeschwindigkeiten und sanftes Anfahren/Abbremsen – reduziert Lastpendeln und erhöht die Positioniergenauigkeit.
• No-Load-High-Speed-Funktion – bei Lasten < 30 % der Nenntragfähigkeit hebt der Zug mit bis zu 130 % der Nennhubgeschwindigkeit, um Taktzeiten zu verkürzen.
• Nickel-beschichtete Lastkette, Güteklasse 80 nach EN 818-7, mit hoher Korrosionsbeständigkeit und verschleißarmem Lauf.
• Integrierter Betriebsstundenzähler / CH-Meter zur Erfassung von Starts und Laufzeit – erleichtert zustandsorientierte Wartung und Prüfplanung.
• Elektromagnetische Motorbremse mit langer Lebensdauer, kombiniert mit Reibkupplung / Überlastschutz im Antriebsstrang.
• Obere und untere Endabschaltung über Endschalter zur Begrenzung des Hubwegs.
• 24 V DC Steuerspannung und ergonomische 2-Taster-Hängetastersteuerung mit Not-Halt für sicheres, ermüdungsarmes Arbeiten.
• Kunststoff-Kettenbehälter zur sauberen Aufnahme der Lastkette, Standardhub in der Regel 3 m oder 6 m (modellabhängig).

Sicherheit, Wartung und Einsatzgrenzen

Der Kito EQ erfüllt hohe Sicherheits- und Dauerfestigkeitsanforderungen und ist für den professionellen Dauereinsatz ausgelegt.

• Hohe Beanspruchbarkeit durch ISO-Klasse M6 / FEM 3m (modellabhängig) mit typischen Einschaltdauern von 40 % / 20 % ED.
• Überlastschutz durch Kombination aus Frequenzumrichter-Funktion und mechanischer Reibkupplung – schützt Antrieb und Tragkette vor Überlast.
• Temperaturbereich typischerweise von ca. -20 °C bis +40 °C; Einsatzbedingungen laut Betriebsanleitung sind einzuhalten.
• Wartungserleichterung durch CH-Meter, gut zugängliche Komponenten und ölbadgeschmierte Getriebe.
• Betrieb nur mit geeigneten Anschlagmitteln und unter Beachtung der nationalen Vorschriften, Normen und Kito-Betriebsanleitungen.

Technische Daten (Auszug Kito EQ-Serie)

Erhöhte Sicherheit

• Überlastschutz elektronisch überwacht durch Frequenzumrichter und mechanisch gewährleistet durch Rutschkupplung
• Zuverlässige Zylinder-Ankerbremse mit hoher Lebensdauer
• Betriebsstundenzähler / Lastspielzähler

Leistung

• 2-fache Hubgeschwindigkeit
• Bis 1.000 kg Traglast
• Maximale Hubhöhe 15 m
• Hubendschalter Heben / Senken

Optionen

• Oberhaken
• Funkfernsteuerung
• Sicherheitslasthaken
• Roll- oder Motorfahrwerk (EQS nur mit Rollfahrwerk)
