SKYLOTEC SKYRAIL RAIL CONNECTOR

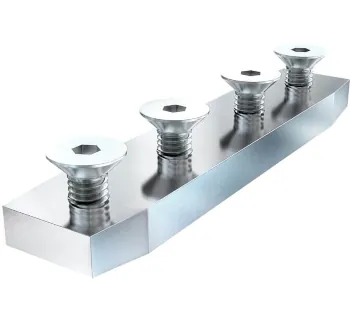

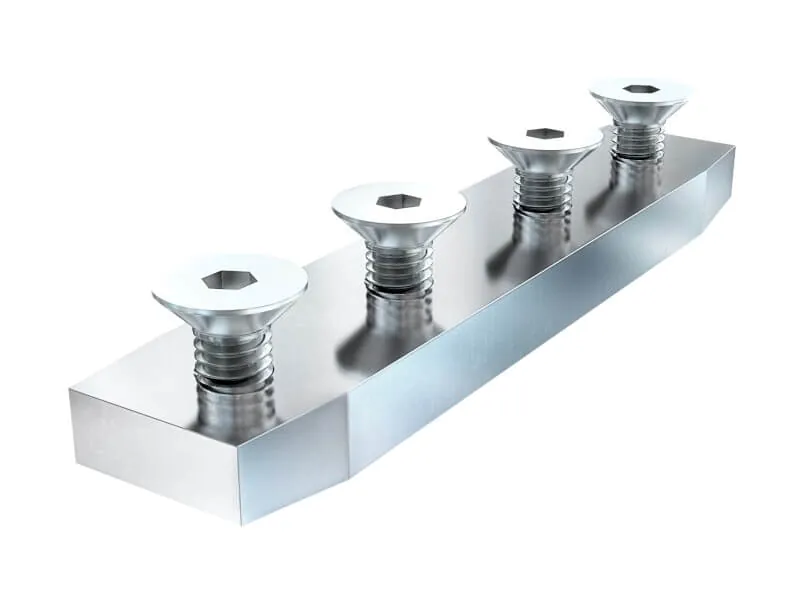

Der SKYLOTEC SKYRAIL RAIL CONNECTOR ist der System-Schienenverbinder zum Verbinden einzelner SKYRAIL-Schienenstücke zu einer durchgängigen Strecke. Er wird innerhalb des Schienenprofils eingesetzt und sorgt dafür, dass der Laufweg für den Runner in der Systemlinie fortgeführt wird.

Der Verbinder ist für permanente Absturzsicherungen vorgesehen und unterstützt die Streckenplanung bei langen Laufwegen, bei denen Schienenabschnitte gekoppelt werden müssen. Durch die gefasste/angefaste Ausführung ist eine einfache Montage vorgesehen; die erforderlichen Befestigungsmittel sind im Lieferumfang enthalten.

Einsatzbereiche

Der SKYRAIL RAIL CONNECTOR wird eingesetzt, wenn eine horizontale SKYRAIL-Schienenstrecke aus mehreren Schienensegmenten aufgebaut wird und eine stabile, systemkonforme Verbindung benötigt wird.

• Dach- und Fassadenwartung: Streckenaufbau aus Segmenten entlang von Wartungsrouten
• Industrie & Anlagenbetrieb: lange Servicewege an Anlagen, Maschinenlinien und Kranbahnen
• Gebäudetechnik: Inspektionswege auf Technikflächen mit segmentierter Schienenführung
• Infrastruktur: dauerhafte Laufwege mit gekoppelten Schienenabschnitten

Unterschiede der Varianten

Auf der zugehörigen Typenseite ist ein Artikel für den SKYRAIL RAIL CONNECTOR ausgewiesen; Varianten sind dort nicht angegeben.

Sicherheitsaspekte & Normen

Der SKYRAIL RAIL CONNECTOR ist als Systemkomponente für permanente Absturzsicherungen nach CEN/TS 16415 sowie EN 795-D:2012 angegeben. EN 795 Typ D ordnet Schienensysteme als feste Anschlageinrichtungen ein; der Verbinder ist daher ausschließlich innerhalb eines entsprechend ausgelegten SKYRAIL-Gesamtsystems und in Kombination mit freigegebenen Komponenten zu verwenden.

Hinweis für baulich fest verankerte Anschlagpunkte/-einrichtungen: Da diese nicht mehr der PSA-Richtlinie unterliegen, dürfen sie nicht mit CE gekennzeichnet werden. In Deutschland ist eine bauaufsichtliche Zulassung vorgeschrieben; in Europa gelten unterschiedliche nationale Vorgaben, unter Umständen ist eine Zustimmung im Einzelfall erforderlich.

Lieferumfang

• 4 x TORX Senkschrauben M6 x 20 mm

Montagehinweise

Der SKYRAIL RAIL CONNECTOR wird als Verbinder in das SKYRAIL-Schienenprofil eingeschoben und zur Kopplung zweier Schienensegmente positioniert. Die Verbindung erfolgt mit den mitgelieferten TORX Senkschrauben M6 x 20 mm an den vorgesehenen Befestigungspunkten; die gefasste/angefaste Ausführung unterstützt die einfache Montage.

Technische Daten

Passende Artikel/Zubehör

Für den Aufbau einer vollständigen SKYRAIL-Strecke wird der Schienenverbinder mit weiteren Systemkomponenten kombiniert, um Schienen zu montieren, Enden zu sichern und Richtungswechsel abzubilden.

• SKYRAIL RAIL: Schienenprofil als Basis der Strecke
• Skyrail Runner: Läufer als beweglicher Anschlagpunkt im Schienensystem
• SKYRAIL BRACKET: Befestigungskonsole zur Montage der Schiene
• SKYRAIL END-STOPPER: Endanschlag zur Auslaufsicherung des Läufers
• SKYRAIL CURVE HORIZONTAL 90°: Kurvenelement für 90°-Richtungswechsel
• SKYRAIL INNER CURVE 90°: Innenkurve für definierte Streckenführungen
• SKYRAIL OUTER CURVE 90°: Außenkurve für definierte Streckenführungen
• SKYRAIL ADAPTER: Adapterlösungen für spezielle Montage-/Unterkonstruktionssituationen
