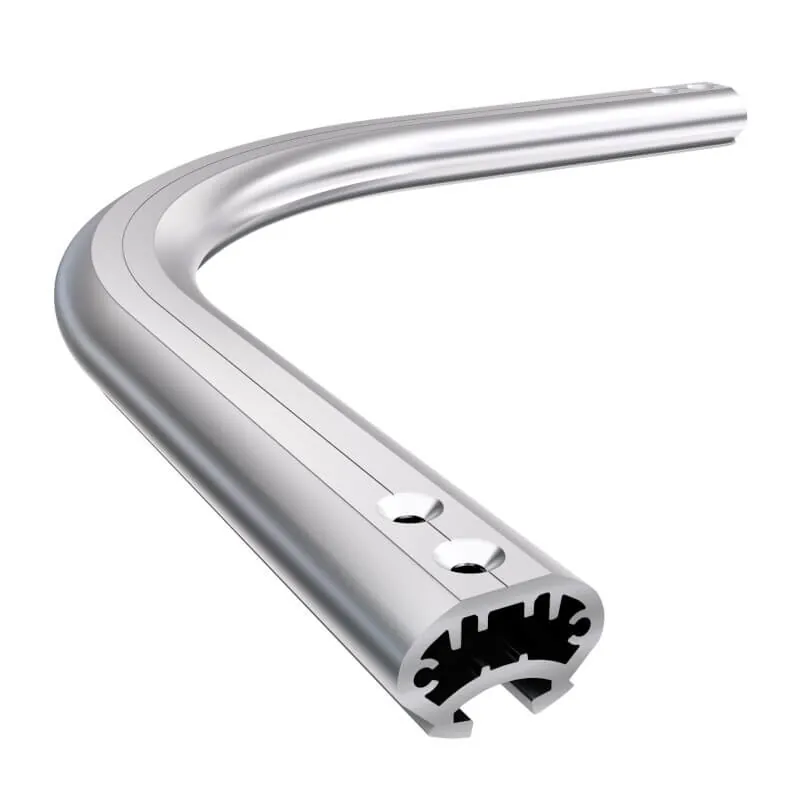

SKYLOTEC SKYRAIL CURVE HORIZONTAL 90°

Die SKYLOTEC SKYRAIL CURVE HORIZONTAL 90° ist ein 90°-Kurvenelement für das horizontale SKYRAIL-Schienensystem und wird eingesetzt, um den Schienenverlauf in der Ebene um 90° umzulenken. Damit lassen sich Laufwege für Arbeiten in absturzgefährdeten Bereichen an die baulichen Gegebenheiten anpassen, ohne die Systemlogik des geführten Schienenlaufs zu verlassen.

Die Kurve ist in verschiedenen Radien erhältlich; der Standardradius beträgt 220 mm. Als Systemkomponente ist sie für den Einsatz in permanenten Absturzsicherungen vorgesehen und wird im SKYRAIL-Gesamtsystem mit den passenden Schienen- und Verbindungselementen kombiniert.

Einsatzbereiche

Kurvenelemente wie die SKYRAIL CURVE HORIZONTAL 90° werden überall dort benötigt, wo ein horizontaler Schienenverlauf Richtungswechsel abbilden muss und dabei eine durchgehende, geführte Bewegung entlang der Schiene gefordert ist.

• Dach- und Fassadenwartung: Richtungswechsel an Kanten, Aufbauten und Wartungsrouten
• Industrie & Anlagenbetrieb: geführte Laufwege entlang von Anlagen- und Servicegängen mit Eckbereichen
• Gebäudetechnik: Wartungszonen mit fixen Begehungswegen und definierten Umlenkpunkten
• Planung komplexer Strecken: Schienenführung mit 90°-Umlenkung in der horizontalen Ebene

Unterschiede der Varianten

Die SKYRAIL CURVE HORIZONTAL 90° ist in verschiedenen Radien verfügbar; als Referenz ist ein Standardradius von 220 mm angegeben. Weitere Varianten ergeben sich entsprechend aus dem gewählten Radius.

Sicherheitsaspekte & Normen

Die Kurve ist für den Einsatz in permanenten Absturzsicherungen vorgesehen und nach CEN/TS 16415 sowie EN 795-D:2012 angegeben. EN 795 Typ D beschreibt Schienensysteme als feste Anschlageinrichtungen; in der Praxis bedeutet das, dass die Kurve als Systembauteil innerhalb einer installierten Schienenanlage genutzt wird und nur in Kombination mit den freigegebenen SKYRAIL-Komponenten eingesetzt werden darf.

Für baulich fest verankerte Anschlagpunkte/-einrichtungen wird darauf hingewiesen, dass diese nicht mehr der PSA-Richtlinie unterliegen und daher nicht mit CE gekennzeichnet werden dürfen. In Deutschland ist für diese Produkte eine bauaufsichtliche Zulassung vorgeschrieben; in Europa gelten nationale Vorgaben und unter Umständen ist eine Zustimmung im Einzelfall erforderlich.

Technische Daten

Passende Artikel/Zubehör

Für den Aufbau einer funktionsfähigen SKYRAIL-Strecke wird die Kurve mit weiteren Systemkomponenten kombiniert, um Schienenabschnitte zu verbinden, Enden zu sichern und den Läufer durchgehend zu führen.

• SKYRAIL RAIL: gerades Schienenprofil als Basis der Strecke
• SKYRAIL RAIL CONNECTOR: Verbindungselemente zum Koppeln von Schienenabschnitten
• SKYRAIL END-STOPPER: Endbegrenzung gegen das Herausrutschen des Läufers
• SKYRAIL BRACKET: Befestigungskomponenten zur Montage der Schiene
• Skyrail Runner: Rollenläufer als beweglicher Anschlagpunkt im System
• SKYRAIL ADAPTER: Adapterlösungen zur Montage auf geeigneten Unterkonstruktionen/Systemstützen
