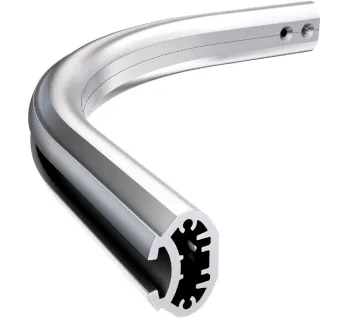

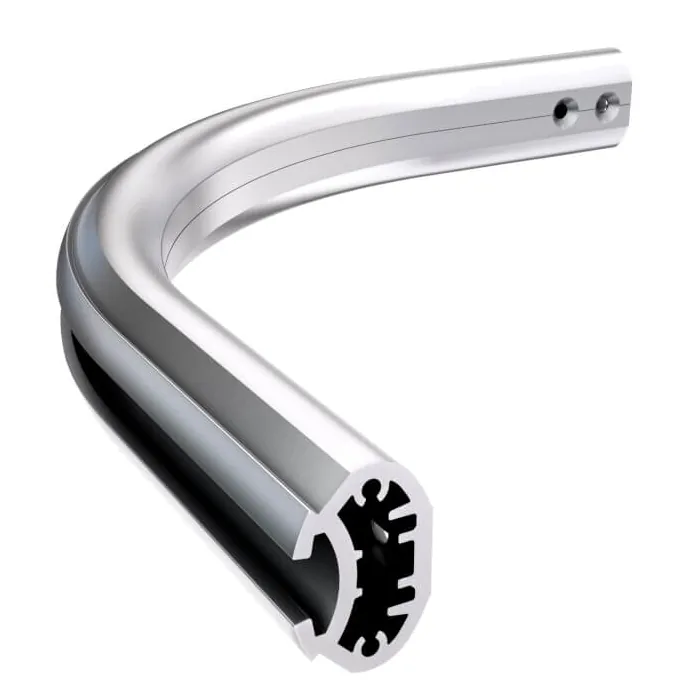

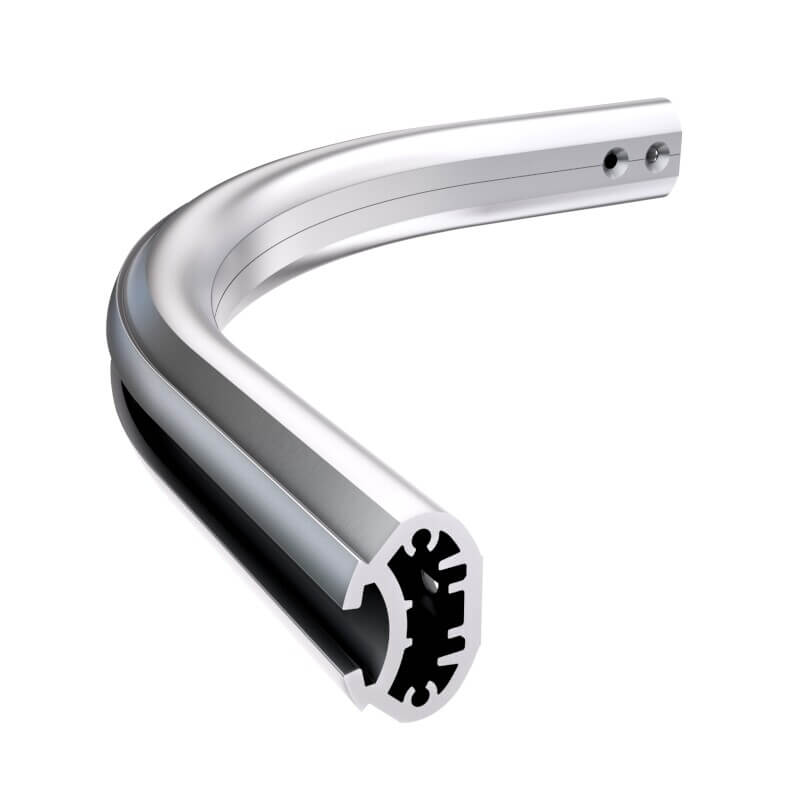

SKYLOTEC SKYRAIL INNER CURVE 90°

Die SKYLOTEC SKYRAIL INNER CURVE 90° ist ein 90°-Kurvenelement für das horizontale SKYRAIL-Schienensystem und dient der sicheren, systemkonformen Umlenkung des Schienenverlaufs in der horizontalen Ebene. Sie wird eingesetzt, wenn der Laufweg des Systems im Gebäude oder an der Anlage um eine Ecke geführt werden muss, ohne die durchgehende, geführte Bewegung im Schienenprofil zu unterbrechen.

Bei der Innenkurve liegt das Schienenprofil vertikal innen – dadurch ist diese Ausführung für definierte Streckenführungen mit innenliegender Profilorientierung vorgesehen. Die Kurve ist in verschiedenen Radien erhältlich; der Standardradius beträgt 240 mm.

Einsatzbereiche

Kurvenelemente wie die SKYRAIL INNER CURVE 90° werden in permanent installierten Schienensystemen genutzt, wenn ein Richtungswechsel im Laufweg notwendig ist und der Anwender weiterhin kontinuierlich entlang der Schiene gesichert bleiben soll.

• Dach- und Fassadenwartung: Richtungswechsel an Aufbauten, Wartungsrouten und Zugängen
• Industrie & Anlagenbetrieb: geführte Sicherung entlang von Servicegängen mit Eckbereichen
• Gebäudetechnik: Inspektions- und Wartungszonen mit definiertem Streckenverlauf
• Komplexe Streckenplanung: Schienenführung mit 90°-Umlenkungen im Anlagenlayout

Unterschiede der Varianten

Die SKYRAIL INNER CURVE 90° ist in verschiedenen Radien verfügbar. Der Standardradius beträgt 240 mm; die Auswahl des Radius richtet sich nach der geplanten Streckenführung und den baulichen Gegebenheiten.

Sicherheitsaspekte & Normen

Die SKYRAIL INNER CURVE 90° ist als Systemkomponente für permanente Absturzsicherungen nach CEN/TS 16415 sowie EN 795-D:2012 angegeben. EN 795 Typ D ordnet Schienensysteme als feste Anschlageinrichtungen ein; die Kurve darf daher ausschließlich innerhalb eines entsprechend ausgelegten SKYRAIL-Gesamtsystems und mit freigegebenen Komponenten verwendet werden.

Für baulich fest verankerte Anschlagpunkte/-einrichtungen gilt: Da diese nicht mehr der PSA-Richtlinie unterliegen, dürfen sie nicht mit CE gekennzeichnet werden. In Deutschland ist für diese Produkte eine bauaufsichtliche Zulassung vorgeschrieben; in Europa gelten je nach Land nationale Vorgaben, unter Umständen ist eine Zustimmung im Einzelfall erforderlich.

Technische Daten

Passende Artikel/Zubehör

Für den Aufbau einer vollständigen SKYRAIL-Strecke wird die Innenkurve mit weiteren Systemkomponenten kombiniert, um Schienenabschnitte zu verbinden, Enden zu sichern und die Schiene am Untergrund zu befestigen.

• SKYRAIL RAIL: gerades Schienenprofil als Basis der Strecke
• Skyrail Runner: Rollenläufer als beweglicher Anschlagpunkt im Schienensystem
• SKYRAIL END-STOPPER: Endbegrenzung gegen das Herausrutschen des Läufers
• SKYRAIL BRACKET: Befestigungskomponenten zur Montage der Schiene
• SKYRAIL RAIL CONNECTOR: Schienenverbinder zur Kopplung von Schienenabschnitten
• SKYRAIL CURVE HORIZONTAL 90°: Kurvenelement für Richtungswechsel im Streckenverlauf
• SKYRAIL ADAPTER: Adapterlösungen zur Montage auf geeigneten Strukturen/Systemstützen
