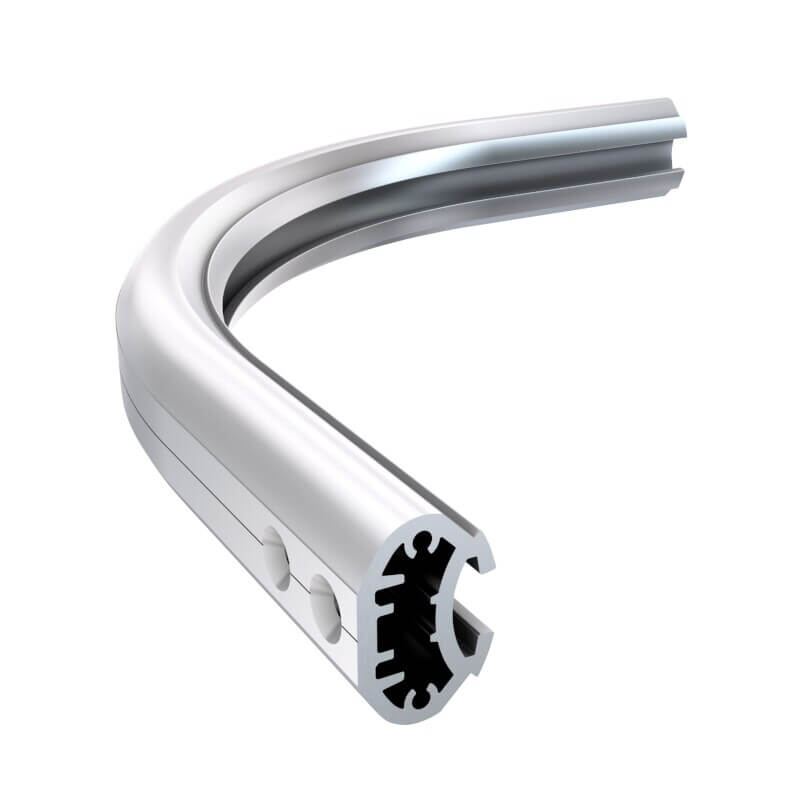

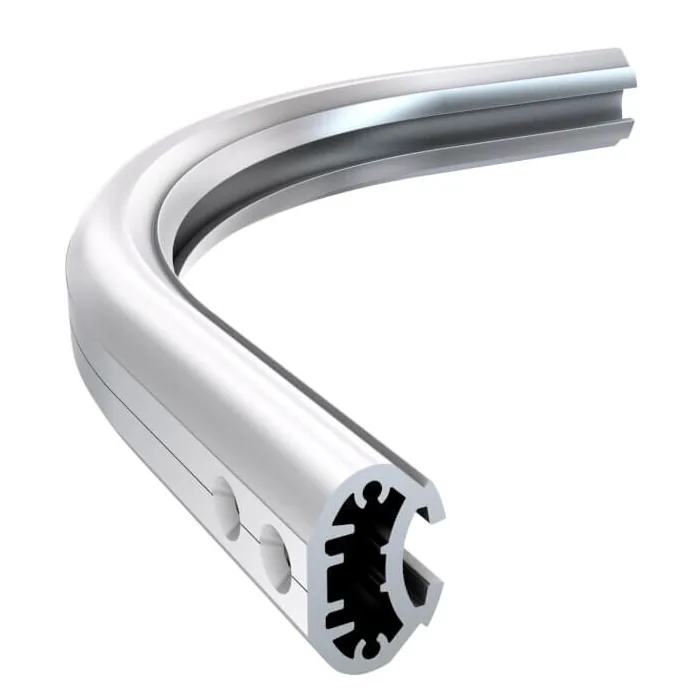

SKYLOTEC SKYRAIL OUTER CURVE 90°

Die SKYLOTEC SKYRAIL OUTER CURVE 90° ist ein 90°-Kurvenelement für das horizontale SKYRAIL-Schienensystem und wird eingesetzt, um den Schienenverlauf in der Ebene um 90° zu führen. Dadurch lassen sich Laufwege für permanente Absturzsicherung an Ecken, Kanten und Richtungswechseln an die baulichen Gegebenheiten anpassen, ohne die geführte Bewegung des Systems zu unterbrechen.

Bei dieser Ausführung liegt das Schienenprofil vertikal außen. Die Kurve ist in verschiedenen Radien erhältlich; der Standardradius beträgt 280 mm.

Einsatzbereiche

Die SKYRAIL OUTER CURVE 90° wird in permanent installierten Schienensystemen genutzt, wenn ein definierter Richtungswechsel erforderlich ist und Anwender entlang der Schiene durchgehend gesichert bleiben sollen.

• Dach- und Fassadenwartung: Umlenkungen entlang von Wartungsrouten, Aufbauten und Randbereichen
• Industrie & Anlagenbetrieb: Service- und Kontrollgänge mit Eckbereichen entlang von Anlagen
• Gebäudetechnik: Inspektionswege auf Technikflächen mit Richtungswechseln
• Komplexe Streckenplanung: geführte Schienenführung mit 90°-Umlenkungen in der Horizontalen

Unterschiede der Varianten

Die SKYRAIL OUTER CURVE 90° ist in verschiedenen Radien verfügbar. Der Standardradius beträgt 280 mm; die Auswahl richtet sich nach Streckenführung und baulichen Gegebenheiten.

Sicherheitsaspekte & Normen

Die Kurve ist für permanente Absturzsicherungen vorgesehen und nach CEN/TS 16415 sowie EN 795-D:2012 angegeben. EN 795 Typ D ordnet Schienensysteme als feste Anschlageinrichtungen ein; in der Anwendung ist die Kurve daher eine Systemkomponente, die ausschließlich in einem entsprechend ausgelegten SKYRAIL-Gesamtsystem und mit freigegebenen Komponenten eingesetzt wird.

Für baulich fest verankerte Anschlagpunkte/-einrichtungen gilt der Hinweis, dass diese nicht mehr der PSA-Richtlinie unterliegen und daher nicht mit CE gekennzeichnet werden dürfen. In Deutschland ist eine bauaufsichtliche Zulassung vorgeschrieben; in Europa gelten nationale Vorgaben, unter Umständen ist eine Zustimmung im Einzelfall erforderlich.

Technische Daten

Passende Artikel/Zubehör

Für den Aufbau einer vollständigen SKYRAIL-Strecke wird die Außenkurve mit weiteren Systemkomponenten kombiniert, um Schienenabschnitte zu verbinden, Enden zu sichern und die Schiene sicher am Untergrund zu befestigen.

• SKYRAIL RAIL: gerades Schienenprofil als Basis der Strecke
• Skyrail Runner: Rollenläufer als beweglicher Anschlagpunkt in der Schiene
• SKYRAIL RAIL CONNECTOR: Schienenverbinder für durchgängige Streckenführung
• SKYRAIL END-STOPPER: Endbegrenzung gegen das Herausrutschen des Läufers
• SKYRAIL BRACKET: Halterungen zur Montage der Schiene am Untergrund
• SKYRAIL CURVE HORIZONTAL 90°: Kurvenelement für alternative 90°-Umlenkungen im System
• SKYRAIL INNER CURVE 90°: Innenkurve für Richtungswechsel mit innenliegender Profilorientierung
• SKYRAIL ADAPTER: Adapterlösungen für spezielle Montage- und Unterkonstruktionssituationen
