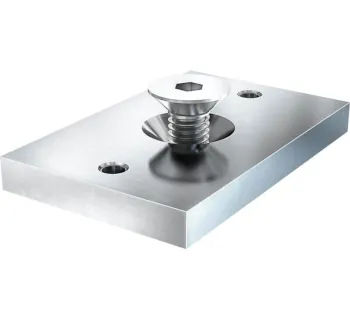

SKYLOTEC SKYRAIL ADAPTER

Der SKYRAIL ADAPTER ist eine Adapterplatte zur Integration von Komponenten des SKYRAIL Schienensystems in eine passende Unterkonstruktion. In der Ausführung ADAPTER PLATE PIN dient er zur Befestigung der SKYRAIL auf SKYLOTEC Systemstützen (z. B. Systemstütze SEKURANT PIN) und stellt damit eine definierte, systemkonforme Schnittstelle zwischen Tragsystem und Schiene her.

Als Systemkomponente für eine permanente Absturzsicherung ist der Adapter für den stationären Einbau vorgesehen und wird im Rahmen eines Gesamtsystems eingesetzt. Für fest mit dem Bauwerk verbundene Anschlageinrichtungen gelten länderspezifische Anforderungen; insbesondere wird darauf hingewiesen, dass solche baulich verankerten Einrichtungen nicht der PSA-Richtlinie unterliegen und daher nicht CE-gekennzeichnet werden dürfen.

Produkt	SKYRAIL ADAPTER (Ausführung: SKYRAIL ADAPTER PLATE PIN)
System	Schiene (SKYRAIL)
Werkstoff	Edelstahl (V4A)
Normen	EN 795-D, CEN/TS 16415
Artikel-Nr.	SKY-SR-120
EAN/GTIN	4030281194583
E-Class-Nummer	40-02-01-90
Gewicht	ca. 0.38 kg
Anwendungsbereich	Permanente Absturzsicherungen
Lieferumfang	Befestigungsmittel enthalten

Einsatzbereiche

Der SKYRAIL ADAPTER wird überall dort eingesetzt, wo das SKYRAIL Schienensystem in eine vorhandene oder geplante Unterkonstruktion eingebunden werden soll. Typische Anwendungen finden sich in Bereichen mit wiederkehrenden Arbeiten in absturzgefährdeten Zonen, bei denen ein durchgehendes, stationäres Sicherungssystem benötigt wird.

• Industrie & Instandhaltung: Wartung und Inspektion an Anlagen, Maschinenbereichen und Gebäudestrukturen.
• Bau & Gebäudemanagement: Arbeiten an Bauwerken mit dauerhaft vorgesehenen Zugängen (z. B. Dach-/Fassadenbereiche).
• Anlagen- und Infrastruktur: Laufwege an baulichen Konstruktionen, bei denen eine feste Systemanbindung erforderlich ist.

Unterschiede der Varianten

Innerhalb der SKYRAIL-Adapterfamilie werden Adapterplatten je nach Untergrund/Unterkonstruktion unterschieden. Die Auswahl richtet sich nach der vorgesehenen Befestigungsart und dem Tragsystem.

• SKYRAIL ADAPTER (PLATE PIN): Adapterplatte für Systemstütze zur Befestigung der SKYRAIL auf SKYLOTEC Systemstützen.
• SKYRAIL ADAPTER PLATE CONCRETE: Adapterplatte für Betonuntergründe mit 2 x 13 mm Durchgangsbohrungen zur Befestigung auf Beton.
• SKYRAIL ADAPTER PLATE AP: Adapterplatte für Unterkonstruktionsplatten mit Innengewinde zur Befestigung auf SKYLOTEC Unterkonstruktionsplatten und zur Aufnahme der SKYRAIL Halter.

Sicherheitsaspekte & Normen

Das SKYRAIL System ist als Anschlageinrichtung Typ D nach EN 795:2012 geprüft; die CEN/TS 16415 berücksichtigt die Nutzung durch mehrere Personen (systemabhängig). Zusätzlich wird für das System eine bauaufsichtliche Zulassung genannt; für fest mit dem Bauwerk verbundene Anschlageinrichtungen können in Deutschland entsprechende bauaufsichtliche Anforderungen gelten.

Für den Betrieb und die Betreiberpflichten ist die regelmäßige Prüfung maßgeblich: Das montierte SKYRAIL-Absturzsicherungssystem ist je nach Notwendigkeit, jedoch mindestens einmal jährlich von einem Sachkundigen zu überprüfen. Nach einem Sturzereignis dürfen betroffene Komponenten erst nach fachkundiger Prüfung und Freigabe weiterverwendet werden.

Technische Beschreibung (funktional)

Die Ausführung SKYRAIL ADAPTER PLATE PIN stellt die mechanische Schnittstelle zwischen Systemstütze und SKYRAIL her. Die Adapterplatte ist aus Edelstahl (V4A) gefertigt und für die stationäre Integration in ein permanentes Sicherungssystem vorgesehen.

Passende Artikel/Zubehör

Für eine vollständige, praxisgerechte Systemlösung werden typischerweise weitere Komponenten des SKYRAIL-Systems sowie passende Unterkonstruktionen verwendet (markengleich, systemkompatibel).

• SKYRAIL RAIL: Schiene als Systembasis für die horizontale Führung.
• Skyrail Runner: Läuferelement für die durchgehende Bewegung entlang der Schiene.
• SKYRAIL BRACKET: Halter/Anbindungskomponente zur Montage innerhalb des Systems.
• SEKURANT PIN: Systemstütze/Einzelanschlagpunkt als mögliche Unterkonstruktion für Seil- und Schienensysteme.
