Yale Tigrip - Allzweckgreifer TWG

Der Allzweckgreifer TWG von Yale Tigrip ist ein kompakter Blechgreifer (Universalgreifer) zum sicheren Heben, Positionieren und Transportieren von geeigneten Werkstücken – besonders dort, wo wenig Bauraum verfügbar ist (z. B. an Drehmaschinen oder in engen Fertigungsbereichen). Der TWG wird über einen Quick-Open-Mechanismus geöffnet (Anheben und gleichzeitiges Ziehen am Hebel); die Klemmbacke schließt durch Federvorspannung automatisch und hält das Transportgut auch dann fest, wenn das Zugmittel kurzzeitig entlastet wird.

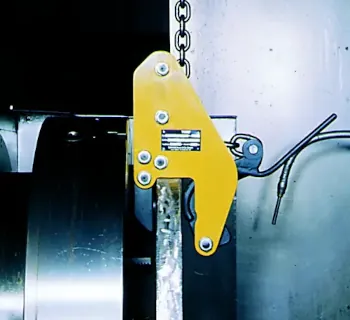

Abbildung: Beispielanwendung eines Yale-Tigrip-Allzweckgreifers (Quelle: TOMANRO).

Einsatzbereiche

• Maschinenbeschickung: Einlegen/Entnehmen geeigneter Stahlteile bei beengten Platzverhältnissen.
• Stahl- und Apparatebau: Positionieren von Bauteilen, Profilen oder Platten während Montage und Anpassarbeiten.
• Schweiß- und Montagearbeiten: Temporäres Halten und Ausrichten von Werkstücken.
• Werkstatt & Baustelle: Universelles Greifen, wenn der Einsatz von Seilen/Ketten am Werkstück entfällt.

Unterschiede der Varianten

Auf der TOMANRO-Typenseite ist der TWG in zwei Ausführungen verfügbar, die sich primär in der Tragfähigkeit und in ausgewählten Abmessungen unterscheiden. Der Greifbereich ist bei beiden Varianten identisch und eignet sich für Werkstücke innerhalb des angegebenen Bereichs.

Besonderheiten von Material und Aufbau

• Kompakte Bauform (TWG) für schwer zugängliche Stellen und enge Arbeitsräume.
• Automatische Klemmung durch Zugfeder: Die Backe schließt selbsttätig, Klemmkraft bleibt auch bei kurzzeitigem Kettenspiel erhalten.
• Quick-Open-Bedienung: Öffnen durch Anheben und gleichzeitiges Ziehen am Hebel gegen die Feder.
• Bei Greifern bis 2.0 t wird (modellabhängig) eine Rundgliederkette eingesetzt; bei höheren Tragfähigkeiten kommen (modellabhängig) Flyer-/Rollenketten zum Einsatz.

Lieferumfang

Der Lieferumfang umfasst den Allzweckgreifer TWG inklusive Aufhängung (Öse) und Bedienhebel (Quick-Open). Je nach Ausführung ist eine passende Kette Bestandteil der Greifereinheit (modell-/tragfähigkeitsabhängig).

Bedienerfreundlichkeit

• Schnelles Ansetzen durch Quick-Open und automatische Feder-Schließung.
• Sicherer Halt auch bei kurzfristiger Entlastung des Zugmittels (z. B. beim Absetzen/Neuansetzen).
• Kompakt für Maschinenbereiche, in denen große Greifer nicht passen.
• Klare Einsatzgrenzen durch definierten Greifbereich und angegebene Tragfähigkeit pro Variante.

Häufige Fehler in der Praxis

• Greifbereich missachtet (zu dünn/zu dick): Das Werkstück wird nicht bis zum Maulanschlag aufgeschoben oder liegt außerhalb des Bereichs.
• Oberfläche ungeeignet: Fett, Farbe, Zunder, Schmutz oder Beschichtungen vermindern die Klemmwirkung und erhöhen die Abrutschgefahr.
• Mindestlast unterschritten: Zu geringe Last führt dazu, dass die erforderliche Klemmkraft nicht erreicht wird.
• Seitliche Zugkräfte / Schrägzug falsch bewertet: Für lange Teile ohne Traverse entstehen Pendeln und seitliche Kräfte, die die Klemmung beeinträchtigen können.
• Unsachgemäßer Transport: Stoßbelastungen, Pendeln, Anstoßen an Hindernisse oder Lasten unbeaufsichtigt angehoben lassen.

Sicherheitsaspekte und Normen

Der TWG ist ein Lastaufnahmemittel und darf nur bestimmungsgemäß eingesetzt werden: geeignete Stahlteile müssen bis zum Maulanschlag aufgeschoben werden; die Tragfähigkeit (WLL) darf nicht überschritten und die Mindestlast muss eingehalten werden. Die Oberflächenhärte des Transportguts darf HRC 30 nicht überschreiten. Verwenden Sie ausschließlich Kranhaken mit Sicherungsfalle; der Aufenthalt unter schwebender Last ist verboten.

• Jährliche Prüfung mindestens 1× pro Jahr durch eine befähigte Person (Einsatzbedingungen können kürzere Intervalle erfordern).
• Vor Arbeitsbeginn: Greifflächen/Backen sauber halten, Verschleiß prüfen, leichtgängige Funktion sicherstellen.
• Bei langen Blechen/Profilen: 2 oder mehr Greifer in Verbindung mit Traverse zur Vermeidung seitlicher Zugkräfte (Pendeln minimieren).
• Schrägzug: Rundkette erlaubt seitlichen Schrägzug bis 30° (geräte-/ausstattungsabhängig); Flyerketten dürfen keinem seitlichen Schrägzug ausgesetzt werden.
• Temperaturbereich: Einsatz typischerweise zwischen -40 °C und +100 °C (abweichende Grenzen bei Schutzbelag beachten).

Passende Artikel und sinnvolles Zubehör

Für einen durchgängigen Hebe- und Transportprozess lassen sich Yale-Tigrip-Produkte sinnvoll kombinieren: Der Allzweckgreifer TAG deckt größere Tragfähigkeiten ab, während spezialisierte Blechgreifer (z. B. TBS) je nach Handling-Aufgabe Vorteile bieten. Für lange Werkstücke empfiehlt sich zusätzlich eine Traverse, um Pendeln und seitliche Zugkräfte zu reduzieren.

• Yale Tigrip Allzweckgreifer TAG: ähnliche Funktion, jedoch für weitere Tragfähigkeits-/Greifbereichsvarianten.
• Yale Tigrip Blechgreifer TBS: für typische Blech-Handling-Aufgaben (aufrichten/ablegen/über Kante anschlagen – je nach Ausführung).
• Yale Tigrip Handklemme THG: für den manuellen Einzeltransport leichter Bleche (ohne Kranbetrieb).
