Yale Tigrip - Schongreifer TBP

Der Schongreifer TBP von Yale Tigrip ist für den vertikalen Transport von einzelnen, aufrecht stehenden Blechen und Stahlplatten mit empfindlichen oder extrem harten Oberflächen (z. B. Aluminium, Edelstahl) ausgelegt und ermöglicht das Wenden bis 180°. Die beschichteten Klemmbacken greifen materialschonend und helfen, Druckstellen sowie Oberflächenschäden zu vermeiden.

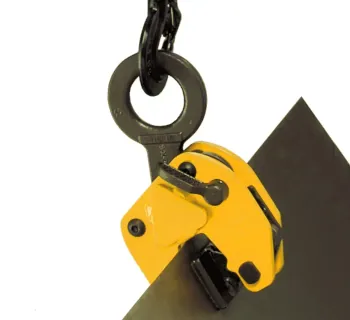

Produktbild (TOMANRO): Schongreifer TBP mit beschichteten Klemmbacken für empfindliche Oberflächen.

Für eine zuverlässige Klemmung muss die Greifzone trocken, sauber sowie fett- und ölfrei sein, damit der Reibwert der beschichteten Backen erhalten bleibt. Das Hebegut muss sich zudem bis zum Maulgrund einschieben lassen und eine ausreichende Oberflächenrauhigkeit besitzen.

Einsatzbereiche

• Blechlager und Stahlhandel: vertikales Umsetzen einzelner Tafeln mit hoher Oberflächengüte.
• Metallbau und Fertigung: Handling von Edelstahl- und Aluminium-Blechen ohne Abdrücke.
• Montage: positionieren und Wenden von Platten, wenn Zahnbacken unerwünscht sind.
• Lange Bleche/Profile: Einsatz von zwei oder mehr Greifern in Verbindung mit einer Traverse zur Reduzierung von Pendelbewegungen und seitlichen Zugkräften.

Varianten und Unterschiede

Die Varianten unterscheiden sich in Tragfähigkeit (WLL) und Greifbereich. Beide Ausführungen greifen ab 0 mm, wodurch auch dünne Bleche innerhalb des zulässigen Bereichs aufgenommen werden können. Für den sicheren Betrieb ist die Mindestlast einzuhalten (bei dieser Baureihe 10% der jeweiligen WLL).

Bedienerfreundlichkeit

Der Bedienhebel unterstützt ein sicheres Handling: In der Stellung AUF ist die Klemmbacke geöffnet und arretiert, sodass der Greifer kontrolliert bis zum Anschlag auf das Hebegut aufgeschoben werden kann. Nach dem Umschalten auf ZU baut sich die Klemmkraft auf; das Transportgut wird über den Schutzbelag schonend gehalten. Für die tägliche Kontrolle sollte der Greifer sich leichtgängig öffnen und schließen lassen und der Schutzbelag eben sowie frei von Öl/Fett sein.

Besonderheiten der Schonung

Die beschichteten Backen sind auf hohen Reibwert bei gleichzeitig geringer Oberflächenbelastung ausgelegt. Damit die Schonfunktion erhalten bleibt, ist eine saubere Greifzone entscheidend: Farb-, Schmutz-, Zunder- oder Beschichtungsreste können den Kontakt des Schutzbelags zur Last beeinträchtigen.

Verschleiß ist vor allem am Schutzbelag erkennbar: Der Belag ist auszutauschen, wenn die Restdicke 2.5 mm oder weniger beträgt.

Lieferumfang

Der Lieferumfang umfasst den Schongreifer TBP komplett montiert mit Aufhängeöse und Typenschild. Für Wartung und Instandhaltung stehen Bedienungsanleitung und Ersatzteilliste zur Verfügung.

Häufige Fehler in der Praxis

• Greifzone ist ölig/fettig oder feucht → Reibwert sinkt, Klemmung wird unsicher.
• Mindestlast wird unterschritten → erforderliche Klemmkraft wird nicht erreicht.
• Hebegut nicht bis zum Maulgrund eingeschoben → unvollständige Anlagefläche.
• Transport von mehreren Blechen gleichzeitig statt einzelner Tafel → unzulässig.
• Schrägzug bzw. seitliche Zugkräfte (ohne Traverse bei langen Blechen) → Pendeln und Fehlbelastung.
• Verschlissener oder verschmutzter Schutzbelag (≤ 2.5 mm) → reduzierte Griffsicherheit.

Sicherheitsaspekte und Normen

Der TBP ist ein loses Lastaufnahmemittel; es dürfen nur Lasten innerhalb der angegebenen WLL und des Greifbereichs aufgenommen werden. Verwenden Sie nur Kranhaken mit Sicherungsfalle, achten Sie auf ausreichend Platz und freie Beweglichkeit der Aufhängeöse im Haken und vermeiden Sie, dass der Kranhaken beim Absetzen auf den Greifer drückt (dadurch könnte sich das Lastaufnahmemittel öffnen).

• Aufenthalt unter angehobener Last ist verboten; Lasten nicht unbeaufsichtigt hängen lassen.
• Transport möglichst langsam, vorsichtig und bodennah durchführen.
• Für lange Bleche/Profile: zwei oder mehr Greifer mit Traverse einsetzen, um seitliche Zugkräfte zu vermeiden.
• Regelmäßige Prüfung gemäß Gefährdungsbeurteilung; mindestens 1× jährlich durch eine befähigte Person, dokumentiert nach betrieblichen Vorgaben.
• Je nach Einsatzumfeld sind Anforderungen an lose Lastaufnahmemittel (z. B. DIN EN 13155) sowie die Einordnung im Rahmen der Maschinenrichtlinie 2006/42/EG zu berücksichtigen.
• Einsatztemperatur: –20 °C bis +60 °C; bei besonderen Atmosphären oder Gefahrgütern vorher Rücksprache mit dem Hersteller.

Passende Artikel für den Einsatz

Für großformatige Tafeln verbessert eine Traverse in Kombination mit zwei TBP die Stabilität und reduziert Pendelbewegungen. Als Alternative innerhalb der Yale Tigrip-Familie eignet sich der Schongreifer mit Kette TSB für Anwendungen, bei denen ein großer Greifbereich und eine besonders materialschonende Klemmung gefragt sind. Ergänzend sind passende Anschlagmittel (z. B. Kettengehänge, Schäkel) in der richtigen Tragfähigkeitsklasse erforderlich.

• Traverse zur Lastverteilung und Reduktion seitlicher Kräfte bei langen Blechen.
• Schongreifer TSB (Yale Tigrip) als Alternative mit Kette für empfindliche Platten.
• Anschlagmittel wie Kettengehänge und Schäkel passend zur System-Tragfähigkeit.
