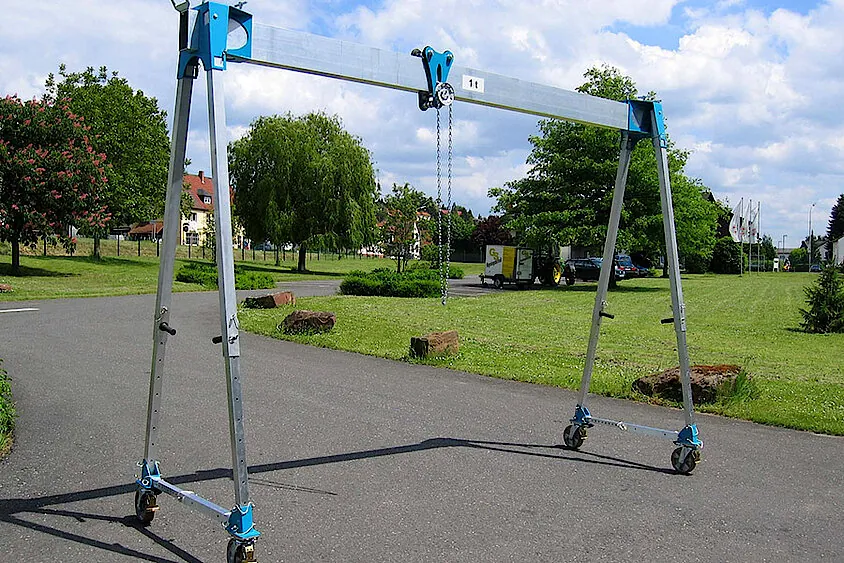

Wimag Alu-Portalkran fahrbar 535

Der Alu-Portalkran fahrbar 535 von Wimag ist ein mobiles Portalsystem aus hochwertigen Aluminium-Profilen, das für wechselnde Hebeaufgaben auf ebenem, festem Untergrund ausgelegt ist und sich dank der leichten Konstruktion auch im demontierten Zustand einfach bewegen lässt. Über Gelenkverbindungen zwischen Träger und Stützen wird der Kran praxisgerecht von zwei Personen aufgebaut: Stützen ausklappen, per Steckbolzen sichern, Höhe einstellen und anschließend die Fahrwerke montieren.

Im Betrieb sorgt die serienmäßige, kugelgelagerte Laufkatze (LK) für ein leichtgängiges Verfahren am Träger (durch Drücken gegen die Last), während sich der Stützenabstand je Seite über zwei Knebelschrauben stufenlos anpassen lässt. Für Transport und Lagerung kann der Kran in eine kompakte Transportstellung gebracht werden: Die Beine werden eingeklappt und längs zum Träger verbolzt, wodurch das System rollend transportiert und platzsparend verstaut werden kann.

Einsatzbereiche

• Instandhaltung und Service: mobiles Heben/Positionieren an wechselnden Anlagenstandorten.
• Montage und Maschinenbau: temporäre Hebepunkte für Baugruppen, Aggregate und Vorrichtungen.
• Werkstatt und Produktion: flexible Hubhilfe, wenn kein Hallenkran/Kranbahn verfügbar ist.
• Baustellennahe Einsätze auf ebenem, tragfähigem Boden, wenn eine schnelle, klappbare Lösung benötigt wird.

Unterschiede der Varianten

Auf der TOMANRO-Typenseite ist aktuell 1 Artikel zum Alu-Portalkran fahrbar 535 gelistet; zusätzliche Ausführungen werden im Datenblatt als Sonderausführungen bzw. Sonderkonstruktionen erwähnt.

• Serienausführung: kugelgelagerte Laufkatze LK; Verfahren durch Drücken gegen die Last.
• Option Laufkatze mit Feststeller: auf Wunsch als Laufkatze LF bzw. mit zusätzlichem Feststeller verfügbar.
• Option Räder: Vulkollan-Räder (mit Lenk- und Radstopp) serienmäßig; auf Wunsch Geländeräder mit Luftreifen.
• Option Montagehilfe: Aufstellhilfe als Zubehör zur Unterstützung bei Aufbau/Montage.

Sicherheitsaspekte & Normen

Für einen sicheren Einsatz sind die Tragfähigkeit, ein tragfähiger, ebener Untergrund sowie ein kontrollierter Aufbau mit korrekt gesetzten Steckbolzen entscheidend; der Kran ist für den Einsatz auf ebenem, festem Boden beschrieben. In Deutschland sind für Betrieb und wiederkehrende Prüfungen von Kranen/Arbeitsmitteln u. a. die organisatorischen Vorgaben nach DGUV Vorschrift 52 relevant (ohne dass damit eine produktspezifische Zertifizierung behauptet wird).

• Standfestigkeit: Aufbau nur auf ebenem, festem Untergrund; Fahrbetrieb nur unter kontrollierten Bedingungen.
• Rollen/Fahrwerk: Räder mit Lenk- und Radstopp nutzen, um unbeabsichtigtes Wegrollen zu vermeiden.
• Lastführung: Lasten ruhig führen, Schrägzug vermeiden; Laufkatze nur im vorgesehenen Betriebsmodus verfahren.
• Qualität & Konformität (Herstellerangaben): Wimag nennt DIN ISO 9001, Konformität zur EG-Maschinenrichtlinie (CE) sowie eine WPK nach EN 1090-1 als unternehmensbezogene Grundlagen.

Technische Daten

Arbeitsbereich (Einhängepunkt an Laufkatze): 2000 - 2800 mm. Gewicht: 130 kg.

Typenübersicht

Passende Artikel/Zubehör

• Feststeller für Laufkatze: Nachrüstoption zur sicheren Positionierung der Laufkatze (Zubehör im Datenblatt genannt).
• Haspellaufkatze: Alternative Laufkatzen-Ausführung (Zubehör im Datenblatt genannt).
• Aufstellhilfe: Montagehilfe zur Unterstützung beim Aufbau (Zubehör im Datenblatt genannt).
• Radsatz Geländeräder: Luftbereifte Räder als Option zu den Vulkollan-Rädern (im Datenblatt genannt).
• Manuelles Hebezeug: In die Laufkatze wird ein manuelles Hebezeug eingehängt (Auswahl passend zur Tragfähigkeit).
