Wimag Alu-Vierbein fahrbar

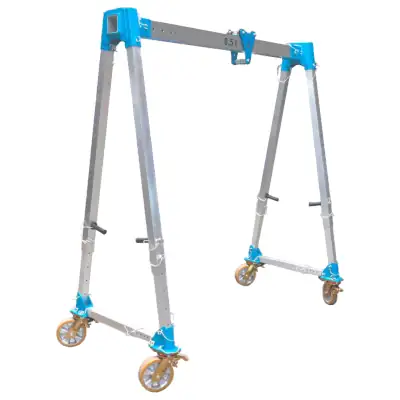

Das Wimag Alu-Vierbein fahrbar ist ein mobiles Aluminium-Kransystem für den Einsatz auf ebenem, festem Boden, das sich über Steckbolzen in Breite und Höhe anpassen und für Transport/Lagerung in Einzelteile zerlegen lässt. Mit Vulkollan-Rädern (Ø 200 mm) inkl. Lenk- und Radstopp sowie einer kugelgelagerten Laufkatze ist es für flexibles Positionieren am Einsatzort ausgelegt.
- Fahrbar – mobil einsetzbar auf ebenem, festem Untergrund
- Breite & Höhe verstellbar – Anpassung per Steckbolzen
- Zerlegbar – Transport und Lagerung in Einzelteilen
- Vulkollan-Räder Ø 200 mm – mit Lenk- und Radstopp
- 4 Radfeststeller – sichere Positionierung am Einsatzort
- Teleskopierbare Stützen – flexible Höhenanpassung
- Kugelgelagerte Laufkatze – leichtgängiges Verfahren am Träger (serienmäßig)
Träger steckbar
lichte Trägerlänge
Das Wimag Alu-Vierbein fahrbar ist ein mobiles Aluminium-Kransystem für den Einsatz auf ebenem, festem Boden, das sich über Steckbolzen in Breite und Höhe anpassen und für Transport/Lagerung in Einzelteile zerlegen lässt. Mit Vulkollan-Rädern (Ø 200 mm) inkl. Lenk- und Radstopp sowie einer kugelgelagerten Laufkatze ist es für flexibles Positionieren am Einsatzort ausgelegt.
- Fahrbar – mobil einsetzbar auf ebenem, festem Untergrund
- Breite & Höhe verstellbar – Anpassung per Steckbolzen
- Zerlegbar – Transport und Lagerung in Einzelteilen
- Vulkollan-Räder Ø 200 mm – mit Lenk- und Radstopp
- 4 Radfeststeller – sichere Positionierung am Einsatzort
- Teleskopierbare Stützen – flexible Höhenanpassung
- Kugelgelagerte Laufkatze – leichtgängiges Verfahren am Träger (serienmäßig)
Informationen: Alu-Vierbein fahrbar

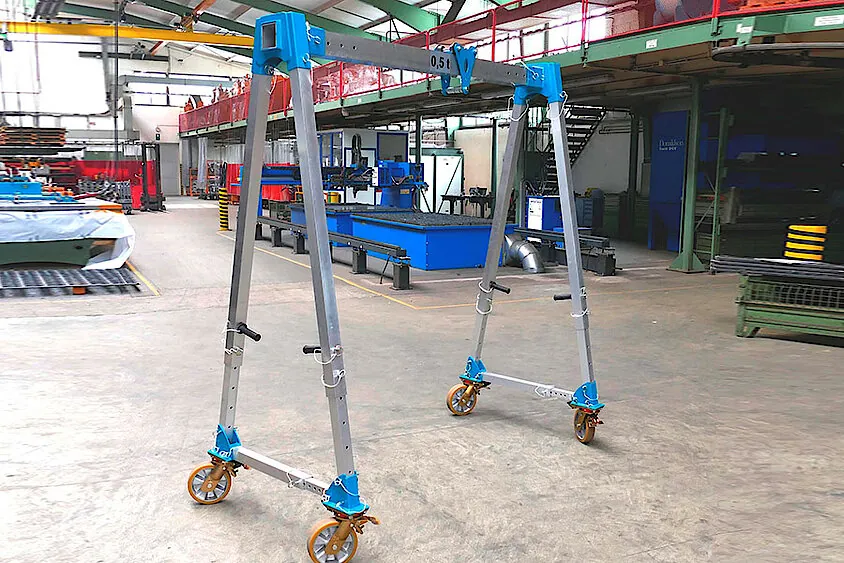

Das Wimag Alu-Vierbein fahrbar ist ein mobiles Kransystem aus Aluminium, das schnell montiert wird und sich auf ebenem, festem Boden leicht verfahren lässt. Der Kran ist über Steckbolzenverbindungen in Breite und Höhe verstellbar und kann für Transport oder Lagerung in Einzelteile zerlegt werden.
Für den Fahrbetrieb sind Vulkollan-Räder (Ø 200 mm) mit Lenk- und Radstopp vorgesehen; die Konstruktion verfügt über 4 Radfeststeller und teleskopierbare Stützen. Serienmäßig ist eine kugelgelagerte Laufkatze zum Einhängen eines Hebezeuges enthalten, die sich durch Drücken gegen die Last leicht am Träger verfahren lässt.
Einsatzbereiche
- Instandhaltung und Service: temporäre Hebepunkte an wechselnden Einsatzorten.
- Werkstatt und Montage: Heben und Positionieren von Komponenten, wenn keine feste Kranbahn vorhanden ist.
- Innen- und Außeneinsatz auf ebenem, tragfähigem Untergrund, wenn eine mobile Lösung benötigt wird.
Sicherheitsaspekte & Normen
Das Verfahren ist für ebenen, festen Boden beschrieben; für sicheren Betrieb sind die Radstopps/Radfeststeller zu nutzen, um unbeabsichtigtes Wegrollen zu vermeiden. Beim Aufbau sind alle Steckbolzen korrekt zu setzen und zu sichern; Lasten sind entsprechend der Tragfähigkeit zu führen (kein Schrägzug, keine ruckartigen Bewegungen).
Für den Einsatz von Kranen gelten in Deutschland organisatorische Vorgaben für Betrieb und wiederkehrende Prüfungen (z. B. nach DGUV Vorschrift 52 im betrieblichen Kontext sowie nach den Anforderungen der Betriebssicherheitsverordnung). Diese Regelwerke betreffen vor allem Betreiberpflichten (Prüfung, Unterweisung, sichere Verwendung) und sind unabhängig von der konkreten Ausführung des Krans umzusetzen.
Technische Daten
Arbeitsbereich (Einhängepunkt an Laufkatze): 1720 - 2600 mm. Gewicht: ca. 95 kg.
| Merkmal | Wert |
|---|---|
| Produkt | Wimag Alu-Vierbein fahrbar |
| Typ / Code | AVF 0.5 |
| Tragfähigkeit | 500 kg |
| Träger steckbar | nein |
| Lichte Trägerlänge | 1500 mm |
| Arbeitsbereich (Einhängepunkt an Laufkatze) | 1720 - 2600 mm |
| Gesamthöhe | 1945 - 2830 mm |
| Gewicht | ca. 95 kg |
| Ausstattung | kugelgelagerte Laufkatze (serienmäßig); Vulkollan-Räder Ø 200 mm mit Lenk- und Radstopp; 4 Radfeststeller; teleskopierbare Stützen; Breite/Höhe verstellbar über Steckbolzen |
| Artikel-Nr. | WI526050 |
Typenübersicht
| Typ / Code | Tragfähigkeit | Träger steckbar | Lichte Trägerlänge | Einhängepunkt an Laufkatze | Gesamthöhe | Gewicht | Artikel-Nr. |
|---|---|---|---|---|---|---|---|
| AVF 0,5 | 500 kg | nein | 1500 mm | 1720 - 2600 mm | 1945 - 2830 mm | ca. 95 kg | WI526050 |
Lieferumfang
- Kugelgelagerte Laufkatze zum Einhängen eines Hebezeuges (serienmäßig im Lieferumfang genannt).
Passende Artikel/Zubehör
- Feststeller für Laufkatze (Bedienung über Haspelkette) – zur sicheren Positionierung der Laufkatze.
- Aufstellhilfe (Set aus 2 Stück) – Unterstützung beim Aufbau/Montage.
- Handkettenzug / Hebezeug passend zur Tragfähigkeit – zum Einhängen in die Laufkatze.
- Elektrokettenzug (je nach Einsatz) – Alternative zum manuellen Hebezeug.
- Spindelzange (produktseitig als Zubehör gelistet) – für spezielle Transportaufgaben.
