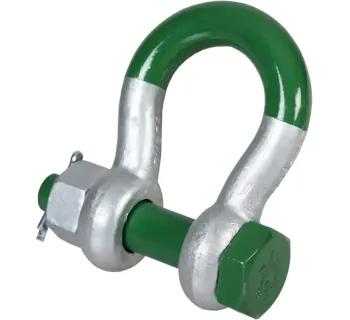

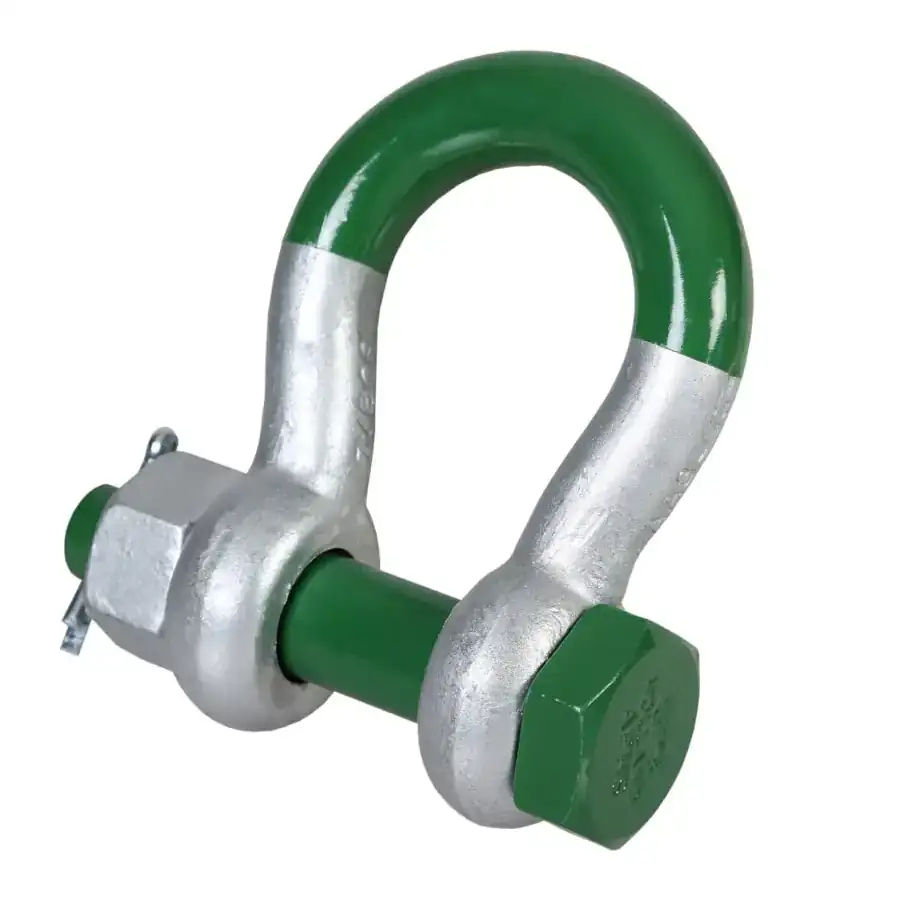

GreenPin Super Schäkel geschweift G-5263
Der GreenPin Super Schäkel geschweift G-5263 ist ein Güteklasse 8-Schäkel mit Sicherheitsbolzen, Mutter und Splint für anspruchsvolle Hebe- und Rigging-Anwendungen. Laut Hersteller bietet die Super-Baureihe 50% höhere WLL bei gleichem Gewicht und reduziert durch eine Senkloch-Bohrung im Auge den Verschleiß an angeschlagenen Komponenten.
- Güteklasse 8 für anspruchsvolle Hebe- und Rigging-Einsätze
- Sicherheitsbolzen mit Mutter und Splint für dauerhaft sicheren Verschluss
- 50% höhere WLL bei gleichem Gewicht (Herstellerangabe)
- Senkloch-Bohrung verdeckt das Gewinde und reduziert Verschleiß
- Geschweifte Bauform für mehr Platz im Schäkelbogen
- Feuerverzinkt für Korrosionsschutz
- Mindestbruchlast = 5-fache WLL
Der GreenPin Super Schäkel geschweift G-5263 ist ein Güteklasse 8-Schäkel mit Sicherheitsbolzen, Mutter und Splint für anspruchsvolle Hebe- und Rigging-Anwendungen. Laut Hersteller bietet die Super-Baureihe 50% höhere WLL bei gleichem Gewicht und reduziert durch eine Senkloch-Bohrung im Auge den Verschleiß an angeschlagenen Komponenten.
- Güteklasse 8 für anspruchsvolle Hebe- und Rigging-Einsätze
- Sicherheitsbolzen mit Mutter und Splint für dauerhaft sicheren Verschluss
- 50% höhere WLL bei gleichem Gewicht (Herstellerangabe)
- Senkloch-Bohrung verdeckt das Gewinde und reduziert Verschleiß
- Geschweifte Bauform für mehr Platz im Schäkelbogen
- Feuerverzinkt für Korrosionsschutz
- Mindestbruchlast = 5-fache WLL
Informationen: Super Schäkel geschweift G-5263
Der GreenPin Super Schäkel geschweift G-5263 ist ein geschweifter Güteklasse 8-Schäkel für anspruchsvolle Anwendungen in der Hebe- und Takelage-Technik. Die Ausführung mit Sicherheitsbolzen, Mutter und Splint ist auf einen dauerhaft sicheren Verschluss ausgelegt und ist an der grün lackierten Krone als Super-Ausführung erkennbar.
Im Vergleich zu Standard-Green Pin-Schäkeln bietet die Super-Baureihe laut Herstellerangabe eine um 50% höhere Arbeitsbelastungsgrenze (WLL) bei gleichem Gewicht. Zusätzlich verfügt die Baureihe über eine Senkloch-Bohrung im Schäkelauge, die das Gewinde verdeckt und so den Verschleiß an angeschlagenen Komponenten (z. B. Kette, Drahtseil, Synthetikseil) reduziert.
Einsatzbereiche
Als auswechselbares Verbindungsglied wird der Schäkel in Hebe- und statischen Systemen eingesetzt, um Drahtseile, Ketten oder Beschläge sicher miteinander zu verbinden.
- Industrie und Instandhaltung: Verbinden von Anschlagmitteln mit Lastaufnahmepunkten
- Stahlbau und Montage: temporäre oder dauerhafte Verbindung in Rigging-Setups
- Anlagenbau und Maschinenumzüge: robuste Verbindung bei schweren Lasten
- Hafen und Logistik: Anschlagen von Lasten über Ketten- oder Drahtseilgehänge
- Offshore und Maritim: Einsatz in korrosionsbelasteter Umgebung (Oberflächen- und Zertifikatsanforderungen projektbezogen prüfen)
Arbeitsbereich: Verbindungselement im Lastpfad zwischen Anschlagmittel und Anschlagpunkt; ein spezifischer Greifbereich ist bei Schäkeln nicht anwendbar.
Varianten & Unterschiede
Die Varianten unterscheiden sich über die Tragfähigkeit (WLL), die zugeordnete Nenngröße sowie das jeweilige Eigengewicht pro Schäkel. Für hohe Tragfähigkeiten sind laut Datenblatt zudem Ausführungen mit zusätzlichen Abnahme-/Zertifizierungsoptionen möglich (modell- bzw. projektabhängig).
| Tragfähigkeit | WLL (kg) | Form | Nenngröße | Artikel-Nr. | Gewicht (kg/Stk.) |
|---|---|---|---|---|---|
| 3.3 t | 3300 | HC2 | 1/2" | GRE-SUGHMB13 | 0.40 |
| 5.0 t | 5000 | HC2 | 5/8" | GRE-SUGHMB16 | 0.73 |
| 7.0 t | 7000 | HC2 | 3/4" | GRE-SUGHMB19 | 1.19 |
| 9.5 t | 9500 | HC2 | 7/8" | GRE-SUGHMB22 | 1.73 |
| 12.5 t | 12500 | HC2 | 1" | GRE-SUGHMB25 | 2.56 |
| 15.0 t | 15000 | HC2 | 1 1/8" | GRE-SUGHMB28 | 3.60 |
| 18.0 t | 18000 | HC2 | 1 1/4" | GRE-SUGHMB32 | 4.95 |
| 21.0 t | 21000 | HC2 | 1 3/8" | GRE-SUGHMB35 | 6.62 |
| 30.0 t | 30000 | HC2 | 1 1/2" | GRE-SUGHMB38 | 8.11 |
| 40.0 t | 40000 | HC2 | 1 3/4" | GRE-SUGHMB45 | 14.8 |
| 55.0 t | 55000 | HC2 | 2" | GRE-SUGHMB57 | 24.2 |
| 85.0 t | 85000 | HC2 | 2 1/2" | GRE-SUGHMB70 | 45.1 |
| 120.0 t | 120000 | HC2 | 3" | GRE-SUGHMB83 | 72 |
| 150.0 t | 150000 | HC2 | 3 3/4" | GRE-HDSUHM0150 | 112 |
| 175.0 t | 175000 | HC2 | 4" | GRE-HDSUHM0175 | 160 |
Technische Merkmale
- Werkstoff: Bügel und Bolzen aus legiertem Stahl, Güteklasse 8, vergütet
- Verschluss: Sicherheitsbolzen mit Mutter und Splint
- Sicherheitsfaktor: Mindestbruchlast = 5-fache WLL
- Oberfläche: feuerverzinkt (zusätzliche Oberflächenvarianten für bestimmte Tragfähigkeiten sind herstellerseitig möglich)
- Temperatureinsatzbereich: -20 °C bis +200 °C
- Erkennungsmerkmal: grün lackierte Krone (Kennzeichen der Super-Ausführung)
- Verschleißreduktion: Senkloch-Bohrung im Schäkelauge verdeckt das Gewinde und schützt angeschlagene Komponenten
Sicherheitsaspekte & Normen
Sichere Anwendung
- Nur innerhalb der angegebenen WLL einsetzen; die WLL bezieht sich auf korrekt ausgerichtete Belastung im Lastpfad.
- Sicherheitsbolzen vollständig einschrauben, Mutter korrekt anziehen und Splint setzen; der Verschluss ist nur so gegen unbeabsichtigtes Öffnen gesichert.
- Für dauerhafte Verbindungen ist die Ausführung mit Mutter und Splint besonders geeignet, wenn sich der Bolzen unter Belastung drehen könnte.
- Vor jedem Einsatz Sichtprüfung auf Verformung, Risse, Korrosion und Beschädigung des Bolzengewindes bzw. der Sicherung; beschädigte Komponenten sofort ausmustern.
- Temperaturbereich beachten: Einsatz nur innerhalb -20 °C bis +200 °C.
Normen & Einordnung
- ASME B30.26: US-Standard für Rigging-/Anschlagkomponenten; definiert u. a. Anforderungen an Auslegung, Kennzeichnung und Nutzung von Hardware im Hebebetrieb.
- US Fed. Spec. RR-C-271 Type IVA Class 3, Grade B: Leistungsanforderungen für Schäkel nach US-Bundesspezifikation (Eignungs- und Qualitätsanforderungen).
- Maschinenrichtlinie 2006/42/EC: Für Lastaufnahmemittel und Hebezubehör relevant; CE-Konformitätskennzeichnung ist für entsprechend eingestufte Produkte vorgesehen.
- Zertifikate: Auf Anfrage sind herstellerseitig u. a. Werkzeugnis, Materialzeugnis, Hersteller-Prüfzeugnis und eine EG-Konformitätserklärung verfügbar.
Passende Artikel/Zubehör
- GreenPin Sling Schäkel P-6033: Wide-Body-Ausführung für Rundschlingen und Hebebänder (schonender Kantenradius bei textilen Anschlagmitteln).
- GreenPin Power Sling Schäkel P-6043: für anspruchsvolle Onshore-/Offshore-Hebevorgänge mit optimierter Geometrie für Seile.
- GreenPin Schäkel SC geschweift G-4161: Standard-Schäkelserie für allgemeine Hebe- und Takelageanwendungen.
- GreenPin Schwerlast Schäkel P-6036: Schwerlast-Baureihe für sehr hohe Tragfähigkeiten in Großhub- und Schwerlastprojekten.
Links & Downloads
Kurzüberblick, Varianten und Herstellerangaben.
https://www.tomanro.de/1193-GreenPin_Super_Schaekel_geschweift_G_5263-TypenHerstellerdaten kompakt als PDF.
https://www.tomanro.de/pdf/TOMANRO/Katalogseite-GreenPin-Super_Schaekel_geschweift_G-5263.pdfAllgemeine Anwendung, Kennzeichnung und Zertifikate.
https://www.tomanro.de/pdf/GreenPin_Schaekel.pdfWide-Body-Schäkel für textilbasierte Anschlagmittel.
https://www.tomanro.de/1192-GreenPin_Sling_Schaekel_P_6033-TypenSchwerlastlösung für anspruchsvolle Hebesituationen.
https://www.tomanro.de/1210-GreenPin_Power_Sling_Schaekel_P_6043-TypenSehr hohe Tragfähigkeiten für Schwerlastprojekte.
https://www.tomanro.de/1190-GreenPin_Schwerlast_Schaekel_P_6036-Typen
Abmessungen Super Schäkel geschweift G-5263
| Super Schäkel geschweift G-5263 | Tragfähigkeit (kg) | Bügel-Ø a (mm) | Bolzen-Ø b (mm) | Augen-Ø c (mm) | Stärke Auge d (mm) | Innere Weite e (mm) | Innere Länge f (mm) | Weite Bügel g (mm) | Länge h (mm) | Bolzen-länge i (mm) | Weite j (mm) | Breite Mutter k (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
