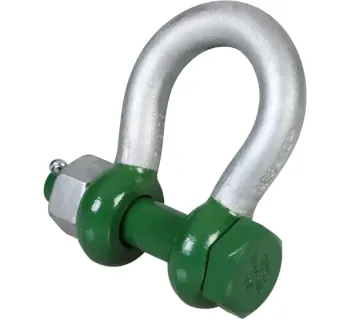

GreenPin Polar Schäkel G-5163
Der Green Pin Polar Schäkel G-5163 ist ein geschweifter Schäkel der Güteklasse 8 mit Sicherheitsbolzen für anspruchsvolle Hebevorgänge unter extremen Kältebedingungen. Seine vergütete Stahlkonstruktion und die feuerverzinkte Oberfläche gewährleisten hohe Belastbarkeit und zuverlässigen Korrosionsschutz. Er eignet sich besonders für Offshore-Anwendungen, Windenergieanlagen und den Einsatz im Schwerlastbereich.
- Hohe Belastbarkeit durch Güteklasse 8
- Ideal für Temperaturen bis ca. -60°C
- Lange Lebensdauer durch feuerverzinkte Oberfläche
- Sicheres Anschlagen dank Sicherheitsbolzen, Mutter und Splint
- Robust für Offshore, Windenergie und Schwerlast
Der Green Pin Polar Schäkel G-5163 ist ein geschweifter Schäkel der Güteklasse 8 mit Sicherheitsbolzen für anspruchsvolle Hebevorgänge unter extremen Kältebedingungen. Seine vergütete Stahlkonstruktion und die feuerverzinkte Oberfläche gewährleisten hohe Belastbarkeit und zuverlässigen Korrosionsschutz. Er eignet sich besonders für Offshore-Anwendungen, Windenergieanlagen und den Einsatz im Schwerlastbereich.
- Hohe Belastbarkeit durch Güteklasse 8
- Ideal für Temperaturen bis ca. -60°C
- Lange Lebensdauer durch feuerverzinkte Oberfläche
- Sicheres Anschlagen dank Sicherheitsbolzen, Mutter und Splint
- Robust für Offshore, Windenergie und Schwerlast
Informationen: Polar Schäkel G-5163
Der Green Pin Polar Schäkel G-5163 ist ein geschweifter Anschlag- und Lasthakenschäkel der Güteklasse 8 mit Sicherheitsbolzen für den Einsatz unter extremen Klimabedingungen.
Durch seine spezielle Legierung, die Vergütung und die feuerverzinkte Oberfläche ist der Schäkel für Temperaturen von etwa -60°C bis +200°C ausgelegt und eignet sich für anspruchsvolle Hebetechnik- und Anschlagaufgaben.
Merkmale und Einsatzbereiche
- Geschweifter Schäkel (Bow Shackle) mit Sicherheitsbolzen, Mutter und Splint
- Für den Einsatz in extremen Kältebereichen, z. B. Offshore, Windenergie, Schwerindustrie
- Aus legiertem Stahl Güteklasse 8, vergütet (quenched and tempered)
- Feuerverzinkt für hohen Korrosionsschutz im Außen- und Seebetrieb
- Typische Tragfähigkeitsbereiche von 2 t bis 85 t je nach Schäkelgröße
- Sicherheitsfaktor in der Regel mindestens 7-fache der Tragfähigkeit (bei sehr großen Nennlasten teilweise 6-fach)
- Ausführung nach EN 13889, ISO 2415 sowie US Fed. Spec. RR-C-271, ergänzt durch ASME B30.26
Vorteile
- Hohe Betriebssicherheit durch Sicherheitsbolzen, Mutter und Splint
- Zuverlässige Tragfähigkeit in Bereichen bis etwa -60°C
- Lange Lebensdauer durch vergüteten legierten Stahl und feuerverzinkte Oberfläche
- Geeignet für schwere Hebevorgänge mit Nennlasten von 2 t bis etwa 85 t
- Konform mit wichtigen Normen und Richtlinien der Hebetechnik
Technische Daten (übersichtliche Hauptmerkmale)
| Eigenschaft | Wert |
|---|---|
| Hersteller | Green Pin |
| Bezeichnung | Polar Schäkel G-5163, geschweift mit Sicherheitsbolzen |
| Güteklasse | Grad 8 (legierter Stahl, vergütet) |
| Material | Bügel und Bolzen aus legiertem Stahl, quenched and tempered |
| Oberfläche | feuerverzinkt (hot dipped galvanized) |
| Temperatureinsatzbereich | ca. -60°C bis +200°C (je nach Typ und Herstellerangabe) |
| Tragfähigkeitsbereich | typisch 2 t bis 85 t je nach Nennweite |
| Sicherheitsfaktor | mindestens 7 × WLL, bei sehr großen Baugrößen teilweise 6 × WLL |
| Schäkeltyp | geschweifter Schäkel (Bow Shackle) mit Sicherheitsbolzen, Mutter, Splint |
| Normen / Standards | EN 13889, ISO 2415, ASME B30.26, US Fed. Spec. RR-C-271 |
| Typische Anwendungen | Hebetechnik, Anschlagmittel, Offshore- und Hafenbetrieb, Windenergieanlagen, Schwerlastumschlag |
Hinweis: Abmessungen, Eigengewicht und konkrete Tragfähigkeit sind größenabhängig und der jeweiligen G-5163-Typentabelle zu entnehmen.
Abmessungen Polar Schäkel G-5163
| Polar Schäkel G-5163 | Tragfähigkeit (kg) | Bügel-Ø a (mm) | Bolzendurchmesser b (mm) | Augen-Ø c (mm) | Stärke Auge d (mm) | innere Weite e (mm) | innere Länge f (mm) | Weite Bügel g (mm) | Länge h (mm) | Bolzen-länge i (mm) | Weite j (mm) | Breite Mutter k (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
