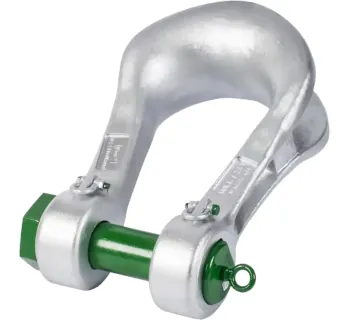

GreenPin Power Sling® Schäkel P-6043
Der Green Pin Power Sling® Schäkel P-6043 ist ein hochbelastbarer Schwerlastschäkel der Güteklasse 8 mit Sicherheitsbolzen, der speziell für anspruchsvolle Onshore- und Offshore-Hebevorgänge entwickelt wurde. Seine besonders breite Schäkelkrone und das optimierte D/d-Verhältnis ermöglichen bis zu 20 % geringere Seilkosten und einen Biegungswirkungsgrad von 85 %. Der Schäkel besteht aus vergütetem legiertem Stahl, ist silber/grün lackiert und verfügt über integrierte RFID-Chips zur eindeutigen Identifikation.
- Bis zu 20 % niedrigere Seilkosten durch breitere Krone
- Hoher Biegungswirkungsgrad von 85 %
- Sehr hohe Arbeitssicherheit durch MBL = 5 × WLL
- Einzelprüfung jedes Schäkels mit 2 × WLL
- Lange Lebensdauer durch legierten, vergüteten Stahl
- Einfache Rückverfolgbarkeit dank integrierter RFID-Technik
Der Green Pin Power Sling® Schäkel P-6043 ist ein hochbelastbarer Schwerlastschäkel der Güteklasse 8 mit Sicherheitsbolzen, der speziell für anspruchsvolle Onshore- und Offshore-Hebevorgänge entwickelt wurde. Seine besonders breite Schäkelkrone und das optimierte D/d-Verhältnis ermöglichen bis zu 20 % geringere Seilkosten und einen Biegungswirkungsgrad von 85 %. Der Schäkel besteht aus vergütetem legiertem Stahl, ist silber/grün lackiert und verfügt über integrierte RFID-Chips zur eindeutigen Identifikation.
- Bis zu 20 % niedrigere Seilkosten durch breitere Krone
- Hoher Biegungswirkungsgrad von 85 %
- Sehr hohe Arbeitssicherheit durch MBL = 5 × WLL
- Einzelprüfung jedes Schäkels mit 2 × WLL
- Lange Lebensdauer durch legierten, vergüteten Stahl
- Einfache Rückverfolgbarkeit dank integrierter RFID-Technik
Informationen: Power Sling® Schäkel P-6043
Der Green Pin Power Sling® Schäkel P-6043 ist ein hochbelastbarer Schäkel der Güteklasse 8 mit Sicherheitsbolzen und feststehender Mutter, entwickelt für schwere Hebevorgänge in Onshore- und Offshore-Anwendungen.
Durch seine besonders breite Schäkelkrone mit optimiertem D/d-Verhältnis und einen Biegungswirkungsgrad von 85 % ermöglicht der Power Sling® das Heben derselben Last mit einem leichteren Draht- oder Synthetikseil.
Der Schäkel spart bis zu 20 % Seilkosten, ist aus legiertem, vergütetem Stahl gefertigt, verfügt über eine silber lackierte Schäkelbügeloberfläche und einen grün lackierten Bolzen und ist mit RFID-Chips für die digitale Prüf- und Dokumentationsverwaltung ausgerüstet.
Merkmale und Einsatzbereiche
- Power Sling® Schäkel mit Sicherheitsbolzen, feststehender Mutter und Splint
- Güteklasse 8 aus legiertem Stahl, vergütet (quenched and tempered)
- Extrem breite Schäkelkrone (ca. 10 % breiter als herkömmliche Schwerlastschäkel)
- Optimiertes D/d-Verhältnis und Biegungswirkungsgrad von 85 % für seilschonendes Heben
- Spart bis zu 20 % an Draht- und Synthetikseilkosten durch reduzierte Seilbeanspruchung
- Einzelprüflasttest jedes Schäkels mit der 2-fachen Tragfähigkeit (2 × WLL)
- RFID-Chips im Schäkelbügel und im Bolzen zur eindeutigen Identifikation und Dokumentation
- Material: Schäkelbügel und Bolzen aus legiertem Stahl Güteklasse 8
- Oberfläche: Schäkelbügel silber lackiert, Bolzen grün lackiert
- Temperatureinsatzbereich von ca. -40°C bis +200°C
- Sicherheitsfaktor: Mindestbruchlast MBL = 5 × WLL
- Typischer Tragfähigkeitsbereich von 125 t bis 1250 t (größenabhängig)
- Geeignet für mehrsträngige Anschlagmittel mit Drahtseilen und Hochleistungs-Textilseilen
- Typische Anwendungen: Schwerlast-Hebevorgänge, Offshore-Plattformen, Windenergie, Brücken- und Anlagenbau, Hafenumschlag
Vorteile
- Bis zu 20 % geringere Seilkosten durch optimiertes D/d-Verhältnis
- Sehr hohe Biegungs- und Tragfähigkeit mit 85 % Biegungswirkungsgrad
- Hohe Arbeitssicherheit durch MBL = 5 × WLL und Einzelprüflasttest mit 2 × WLL
- Verbessertes Handling durch mehrere Anschlag- und Handhabungspunkte sowie geringeres Eigengewicht
- Einfache Rückverfolgbarkeit und Dokumentation dank integrierter RFID-Technologie
- Für schwere Hebeaufgaben in Onshore- und Offshore-Umgebungen ausgelegt
Technische Daten (Hauptmerkmale Green Pin Power Sling® Schäkel P-6043)
| Eigenschaft | Wert |
|---|---|
| Hersteller | Green Pin / Van Beest |
| Produktcode | P-6043 (Power Sling® Schäkel) |
| Schäkeltyp | Schwerlast-Bow-Schäkel mit Sicherheitsbolzen und feststehender Mutter |
| Güteklasse | Grad 8 |
| Material | Bügel und Bolzen aus legiertem Stahl, quenched and tempered |
| Tragfähigkeitsbereich (WLL) | ca. 125 t bis 1250 t (größenabhängig laut Typentabelle) |
| Sicherheitsfaktor | Mindestbruchlast MBL = 5 × WLL |
| Prüflast | 2 × WLL (jedes Exemplar einzeln geprüft) |
| Biegungswirkungsgrad | ca. 85 % |
| Besonderheit Schäkelkrone | Sehr breite Krone, ca. 10 % breiter als Standard-Schäkel, optimiertes D/d-Verhältnis |
| Oberfläche | Schäkelbügel silber lackiert, Bolzen grün lackiert |
| Temperatureinsatzbereich | -40°C bis +200°C |
| Temperatur-Derating | bis 200°C: 100 % WLL, 200°C bis 300°C: 90 % WLL, 300°C bis 400°C: 75 % WLL, > 400°C: nicht zulässig |
| Identifikation | RFID-Chips im Schäkelkörper und im Bolzen, CE-Kennzeichnung |
| Normen / Standards | Konform mit EN 13889, erfüllt Leistungsanforderungen der US Fed. Spec. RR-C-271, weitere Werkszeugnisse und Zertifikate auf Anfrage |
| Typische Anwendungen | Schwerlastkrane, Offshore-Liftings, Windenergieanlagen, Brücken- und Anlagenbau, Hafen- und Schwerlastumschlag |
Hinweis: Abmessungen, Eigengewichte und exakte Tragfähigkeiten sind der jeweiligen P-6043-Typentabelle des Herstellers zu entnehmen.
Abmessungen Power Sling® Schäkel P-6043
| Power Sling® Schäkel P-6043 | Tragfähigkeit (kg) | Bolzendurchmesser b (mm) | Augendurchmesser c (mm) | Stärke Auge d (mm) | Innere Weite e (mm) | Innere Länge f (mm) | Weite Bügel g (mm) | Länge h (mm) | Bolzenlänge i (mm) | Weite j (mm) | Breite Mutter k (mm) | Auflängefläche l (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
