GreenPin Schwerlast Schäkel gerade G-6038

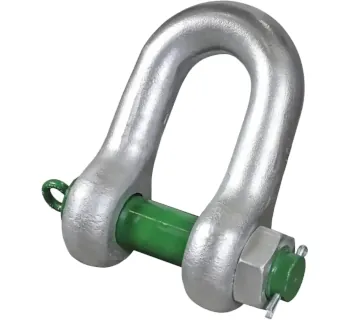

Der Schwerlast Schäkel GreenPin G-6038 (gerade D-Form) ist ein hoch belastbares Verbindungselement für die Hebe- und Anschlagtechnik und wird eingesetzt, wenn Lasten mit sehr hoher Arbeitslastgrenze (WLL) sicher in ein Anschlagsystem eingebunden werden müssen. Die Ausführung als gerader Schäkel ist für definierte Kraftlinien und eine kompakte, geradlinige Lastführung ausgelegt und wird typischerweise zwischen Lastaufnahmepunkt und Anschlagmittel (z. B. Kette, Seil, Anschlaggurt, Traversenanschluss) montiert.

Der Schäkel ist als Sicherheitsbolzen-Ausführung aufgebaut und wird mit Mutter und Splint gesichert, um ein unbeabsichtigtes Lösen der Verbindung im Betrieb zu vermeiden. Für diese Baureihe ist eine feuerverzinkte Oberflächenbehandlung angegeben, passend für den robusten Einsatz in rauen Industrieumgebungen.

Einsatzbereiche

Der G-6038 wird überall dort eingesetzt, wo eine sehr hohe Tragfähigkeit bei klar geführter, gerader Verbindung benötigt wird, z. B. bei schweren Montage- und Umschlagprozessen. Typische Anwendungen sind das Anschlagen an Traversen, Schwerlastaufnahmemitteln, Kranhaken-adaptierten Baugruppen sowie an großen Lasthaken- oder Ösenpunkten in Sonderkonstruktionen.

• Schwerindustrie (Maschinen-/Anlagenmontage, Großkomponenten)
• Stahl- und Metallbau (Bauteilhandling, Vormontagen)
• Hafen und Logistik (Schwergutumschlag, Projektladung)
• Energie und Infrastruktur (Hebevorgänge an Großaggregaten)
• Instandhaltung (Anschlagpunkte in Service- und Reparaturprozessen)

Technische Daten

Merkmal	Angabe
Produkt	Schwerlast Schäkel gerade G-6038 (D-Form)
Arbeitsbereich	Verbindungsglied in der Anschlagtechnik (kein definierter Greifbereich)
Arbeitslastgrenze (WLL)	120000 kg (120 t)
Sicherheitsfaktor	Mindestbruchlast = 5-fache WLL
Ausführung	Sicherheitsbolzen mit Mutter und Splint
Werkstoff	Bügel und Bolzen legierter Stahl, Güteklasse 8, vergütet
Oberfläche	feuerverzinkt
Einsatzhinweis	Nur für einsträngige Systeme geeignet
TOMANRO Artikel-Nr.	GRE-HDGPDM0120

Sicherheitsaspekte & Normen

Für den sicheren Einsatz sind die WLL und der angegebene Sicherheitsfaktor zwingend einzuhalten; der Schäkel darf nur innerhalb der vorgesehenen Belastungsrichtung betrieben und nicht über die Arbeitslastgrenze hinaus belastet werden. Die Sicherungsbauart mit Sicherheitsbolzen, Mutter und Splint ist für Anwendungen mit potenzieller Bolzenrotation ausgelegt, da sie ein unbeabsichtigtes Lösen der Verschraubung im Betrieb verhindern soll.

Vor jedem Einsatz sind Bolzen, Gewinde, Sicherung und der Schäkelkörper auf Beschädigungen, Verformungen und sichtbare Risse zu prüfen; beschädigte Komponenten dürfen nicht verwendet werden. Bei der Montage ist sicherzustellen, dass der Splint korrekt gesetzt ist und die Verbindung frei von Querkräften montiert wird, um unzulässige Zusatzbeanspruchungen zu vermeiden.

Konkrete Normangaben (z. B. spezifische Produktnormen) sind auf den TOMANRO-Produktunterlagen für diese Ausführung nicht eindeutig ausgewiesen. Als Nachweisdokumente sind laut TOMANRO auf Wunsch u. a. Werkzeugnis, Materialzeugnis, Hersteller Prüfzeugnis sowie eine EG-Konformitätserklärung erhältlich.

Passende Artikel/Zubehör

In der Praxis wird der Schwerlast Schäkel häufig als Teil eines kompletten Anschlagsystems genutzt. Sinnvolles Zubehör sind weitere, kompatible Schäkel-Bauformen für abweichende Anschlagsituationen (z. B. Mehrstrang, größere Auflageflächen) sowie passende Komponenten aus der GreenPin-Schäkelwelt.

• Schwerlast Schäkel P-6036 (geschweift) – sinnvoll, wenn ein Mehrstrang-System bzw. mehr Auflage-/Bewegungsfreiheit benötigt wird.
• Sling Schäkel P-6033 – breite Auflagefläche zur schonenderen Einbindung von Seilen bzw. Schlingen in Hochlast-Anwendungen.
• Power Sling® Schäkel P-6043 – für anspruchsvolle Hebevorgänge und Anwendungen, in denen eine optimierte Seilführung im Fokus steht.
• Schäkel-Übersicht – zur Auswahl weiterer GreenPin Schäkeltypen (Standard, Super, Polar) passend zur Einsatzumgebung.
