Tragfähigkeit | 120000 kg |
Form | gerade, D-Form |
Nenngröße | 3 3/4" |
Werkstoff | leg. Stahl, Güte 8, vergütet |
Gewicht ca. | 110 kg |
Artikel-Nr.: | GRE-HDGPDM0120 |
Der Green Pin® Schwerlast Schäkel BN gerade ist ein hoch belastbarer gerader Schäkel mit einem Sicherheitsbolzen. Wenn die Gefahr einer Bolzenrotation besteht, verhindert der Sicherheitsbolzen ein unbeabsichtigtes Herausdrehen. Natürlich entspricht der Green Pin® Schwerlast Schäkel BN gerade einer Vielzahl von Zertifizierungen. Der Green Pin® Schwerlast Schäkel BN gerade ist nur für einsträngige Systeme geeignet und mit einer Arbeitslastungsgrenze von 120 t lieferbar.
Schwerlast Schäkel gerade G-6038 120000 kg

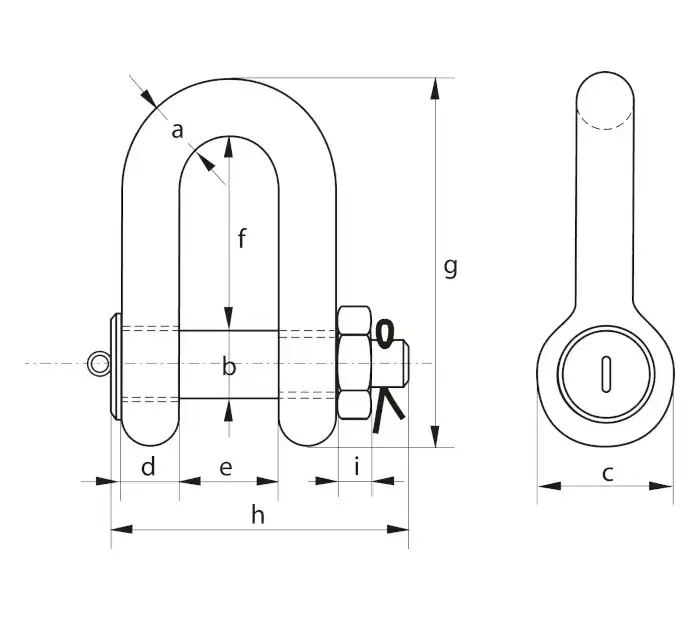

Bügel-Ø a | 95 | mm |
Bolzen-Ø b | 95 | mm |
Augen-Ø c | 208 | mm |
Stärke Auge d | 95 | mm |
innere Weite e | 147 | mm |
innere Länge f | 274 | mm |
Länge g | 521 | mm |
Bolzen-länge h | 440 | mm |
Breite Mutter l | 50 | mm |
