GreenPin Schäkel SC geschweift G-4161
Der GreenPin Schäkel SC geschweift G-4161 ist ein feuerverzinkter Schraubbolzen-Schäkel für das sichere Verbinden von Anschlagmitteln und Lastaufnahmepunkten in ein- und mehrsträngigen Hebeanwendungen.
- WLL-Bereich von 0.33 t bis 55.0 t (breites Größenspektrum)
- Geschweifte Bauform für ein- und mehrsträngige Anschlagkonfigurationen
- Kammer für das Schraubgewinde (reduziert (Draht-)Seilverschleiß)
- Schraubbolzen für schnelle Montage und Demontage
- Feuerverzinkt für erhöhte Korrosionsbeständigkeit
- Güteklasse 6 (hochfester Stahl, vergütet)
- Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL
- Norm-/Anforderungsbezug: EN 13889 und US Fed. Spec. RR-C-271
Der GreenPin Schäkel SC geschweift G-4161 ist ein feuerverzinkter Schraubbolzen-Schäkel für das sichere Verbinden von Anschlagmitteln und Lastaufnahmepunkten in ein- und mehrsträngigen Hebeanwendungen.
- WLL-Bereich von 0.33 t bis 55.0 t (breites Größenspektrum)
- Geschweifte Bauform für ein- und mehrsträngige Anschlagkonfigurationen
- Kammer für das Schraubgewinde (reduziert (Draht-)Seilverschleiß)
- Schraubbolzen für schnelle Montage und Demontage
- Feuerverzinkt für erhöhte Korrosionsbeständigkeit
- Güteklasse 6 (hochfester Stahl, vergütet)
- Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL
- Norm-/Anforderungsbezug: EN 13889 und US Fed. Spec. RR-C-271
Informationen: Schäkel SC geschweift G-4161
Schäkel SC geschweift G-4161 – GreenPin
Der Green Pin® Schäkel SC geschweift (Produktcode G-4161) ist ein geschweifter Schraubbolzen-Schäkel für das sichere Verbinden von Anschlagmitteln, Lastaufnahmepunkten und Beschlägen in Hebe- und Takelageanwendungen. Der Schraubbolzen ermöglicht eine schnelle (De-)Montage, während die feuerverzinkte Oberfläche auf langfristige Lebensdauer in korrosionsbelasteten Umgebungen ausgelegt ist.
Der Schäkel ist für ein- und mehrsträngige Systeme vorgesehen; das Design reduziert den (Draht-)Seilverschleiß, da sich das Schraubgewinde innerhalb einer Kammer befindet. Die Baureihe deckt WLL von 0.33 t bis 55.0 t ab und ist damit für ein breites Spektrum industrieller und maritimer Anwendungen geeignet.
Einsatzbereiche
- Takelage und Montageeinsätze mit häufigem An- und Abbau von Verbindungen.
- Industrie und Instandhaltung: Verbindung von Ketten, Drahtseilen, Rundschlingen und Ösen.
- Bau und Stahlbau: temporäre Anschlagkonfigurationen beim Heben, Positionieren und Ausrichten von Bauteilen.
- Maritim/Offshore: korrosionsbelastete Umgebungen mit erhöhten Anforderungen an Dokumentation/Zertifikate.
Arbeitsbereich / Tragfähigkeit
Der Schäkel arbeitet als auswechselbares Verbindungselement innerhalb der angegebenen WLL (Working Load Limit) und ist für den Einsatz in ein- und mehrsträngigen Anschlagkonfigurationen vorgesehen. Das Gewicht ist ausführungsabhängig und liegt (je nach Größe) bei ca. 0.02 kg bis 37.6 kg.
Werkstoff & Oberflächenbehandlung
- Werkstoff: Bügel und Bolzen aus hochfestem Stahl, Güteklasse 6, vergütet.
- Oberfläche: feuerverzinkt.
- Temperatureinsatzbereich: -20 °C bis +200 °C.
Sicherheitsaspekte & Normen
Für den sicheren Einsatz ist die korrekte Auswahl nach WLL, eine geeignete Anschlagkonfiguration sowie die vollständige, handfeste Montage des Schraubbolzens entscheidend. Der Schäkel darf nicht verändert werden (z. B. schweißen, erwärmen, richten), da dies die Tragfähigkeit und die Zulassung beeinflussen kann.
- Normen: EN 13889; erfüllt die Leistungsanforderungen der US Fed. Spec. RR-C-271 (Type IVA, Class 2, Grade A).
- Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL.
- Offshore-/Zertifizierungsbezug: Es wird ein breites Spektrum an Zertifizierungen genannt (z. B. DNV); zertifikatsbezogene Anforderungen sind projekt- und kundenspezifisch zu prüfen.
- Prüfung vor Einsatz: keine Risse, Verformungen oder unzulässiger Verschleiß; Markierungen müssen lesbar sein; Bügel und Bolzen müssen zusammengehören.
- Belastungsrichtung: Seitliche Belastung, Verkanten oder unzulässige Winkelbelastungen vermeiden; nur innerhalb der zulässigen Anschlagbedingungen betreiben.
Zertifikate können auf Wunsch bereitgestellt werden (z. B. Werkzeugnis, Materialzeugnis, Hersteller-Prüfzeugnis und/oder EG-Konformitätserklärung).

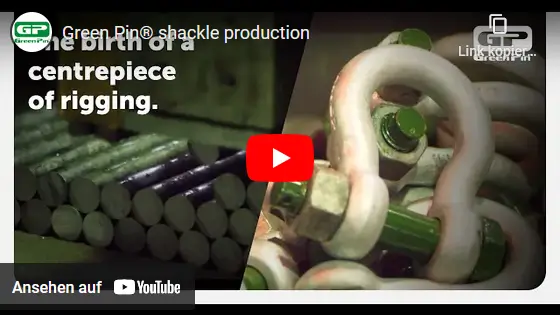

Produktansicht
Technische Daten (Ausführungen)
| WLL (t) | Tragfähigkeit (kg) | Form | Nenngröße | Gewicht (kg) | Verpackungseinheit | Artikel-Nr. |
|---|---|---|---|---|---|---|
| 0.33 | 330 | HA2 | 3/16" | 0.02 | 25 Stk / VE | GRE-GPGHBB05 |
| 0.5 | 500 | HA2 | 1/4" | 0.05 | 25 Stk / VE | GRE-GPGHBB06 |
| 0.75 | 750 | HA2 | 5/16" | 0.10 | 25 Stk / VE | GRE-GPGHBB08 |
| 1.0 | 1000 | HA2 | 3/8" | 0.14 | 25 Stk / VE | GRE-GPGHBB10 |
| 1.5 | 1500 | HA2 | 7/16" | 0.19 | 25 Stk / VE | GRE-GPGHBB11 |
| 2.0 | 2000 | HA2 | 1/2" | 0.36 | 25 Stk / VE | GRE-GPGHBB13 |
| 3.25 | 3250 | HA2 | 5/8" | 0.63 | 20 Stk / VE | GRE-GPGHBB16 |
| 4.75 | 4750 | HA2 | 3/4" | 1.01 | 10 Stk / VE | GRE-GPGHBB19 |
| 6.5 | 6500 | HA2 | 7/8" | 1.50 | 5 Stk / VE | GRE-GPGHBB22 |
| 8.5 | 8500 | HA2 | 1" | 2.21 | 5 Stk / VE | GRE-GPGHBB25 |
| 9.5 | 9500 | HA2 | 1 1/8" | 3.16 | 4 Stk / VE | GRE-GPGHBB28 |
| 12.0 | 12000 | HA2 | 1 1/4" | 4.31 | 3 Stk / VE | GRE-GPGHBB32 |
| 13.5 | 13500 | HA2 | 1 3/8" | 5.58 | 1 Stk / VE | GRE-GPGHBB35 |
| 17.0 | 17000 | HA2 | 1 1/2" | 7.43 | 1 Stk / VE | GRE-GPGHBB38 |
| 25.0 | 25000 | HA2 | 1 3/4" | 12.5 | 1 Stk / VE | GRE-GPGHBB45 |
| 35.0 | 35000 | HA2 | 2" | 17.2 | 1 Stk / VE | GRE-GPGHBB50 |
| 42.5 | 42500 | HA2 | 2 1/4" | 26.3 | 1 Stk / VE | GRE-GPGHBB57 |
| 55.0 | 55000 | HA2 | 2 1/2" | 37.6 | 1 Stk / VE | GRE-GPGHBB65 |
Passende Artikel/Zubehör
- Schäkel SC gerade (gerade Bauform) für Anwendungen mit bevorzugt geradliniger Krafteinleitung.
- Schäkel BN geschweift mit Sicherheitsbolzen (zusätzliche Sicherung gegen unbeabsichtigtes Lösen) für längerfristige Verbindungen.
- Schäkel BN gerade als Sicherungsvariante in gerader Bauform.
- Weitmaul-Schäkel für spezielle Anschlaggeometrien und größere Auflagenbreite.
Links
Alle Ausführungen und Variantenübersicht.
https://www.tomanro.de/1185-GreenPin_Schaekel_SC_geschweift_G_4161-TypenGerade Ausführung für andere Anschlagkonzepte.
https://www.tomanro.de/1186-GreenPin_Schaekel_SC_gerade_G_4151-TypenGeschweifte Bauform mit zusätzlicher Sicherung.
https://www.tomanro.de/1189-GreenPin_Schaekel_BN_geschweift_G_4163-TypenGerade Bauform mit zusätzlicher Sicherung.
https://www.tomanro.de/1188-GreenPin_Schaekel_BN_gerade_G_4153-TypenFür besondere Anschlaggeometrien und Auflagen.
https://www.tomanro.de/1196-GreenPin_Weitmaul_Schaekel_G_4263-TypenMerkmale, Zertifikate und Produktdetails.
https://www.tomanro.de/pdf/Green-Pin-G-4161.pdfGrundlagen zu Bauformen und Einsatzlogik.
https://www.tomanro.de/pdf/GreenPin_Schaekel.pdf
Abmessungen Schäkel SC geschweift G-4161
| Schäkel SC geschweift G-4161 | Tragfähigkeit (kg) | Bügel-Ø a (mm) | Bolzen-Ø b (mm) | Augen-Außen-Ø c (mm) | Breite Auge d (mm) | Öffnung Schäkel e (mm) | Länge innen f (mm) | Breite Bogen g (mm) | Länge Schäkel h (mm) | Länge Bolzen i (mm) | Breite Schäkel j (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
