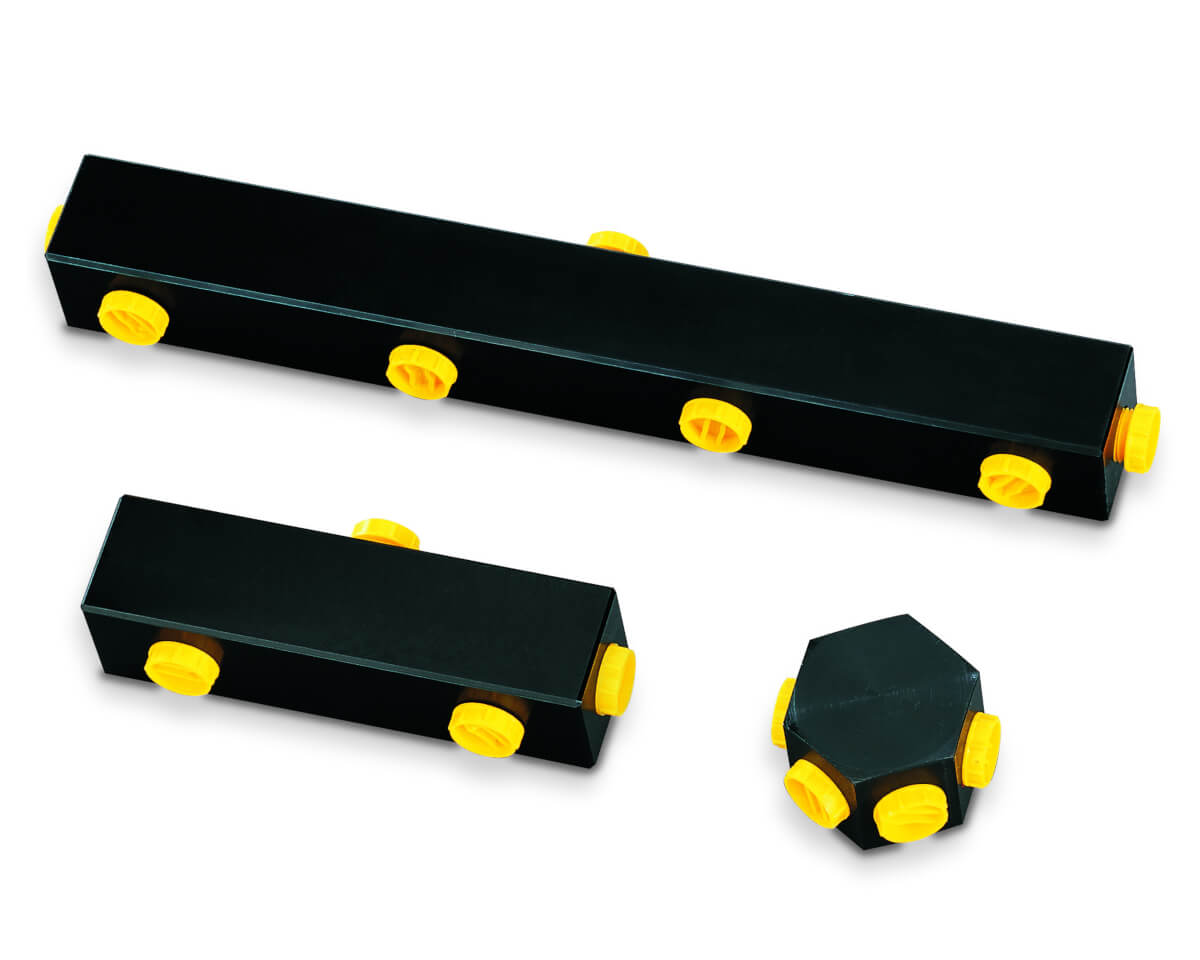

Yale Verteilerblock MY
Beim Anschluss mehrerer Zylinder werden je nach Bedarf die Verteilerblöcke Modell MY eingesetzt. Alle Verteilerblöcke verfügen über 3/8-18 NPT Innengewinde, sodass Verschraubungen, Kupplungsmuffen oder Hydraulikschläuche problemlos eingeschraubt werden können.
Zum direkten Anschrauben der Verteilerblöcke an Handpumpen oder zum Anschluss von Absperrventilen Modell VHM-1 verwenden Sie bitte den Doppelnippel Modell FY-1; das Gleiche gilt, wenn die Verteilerblöcke untereinander verbunden werden sollen. Jeder Verteilerblock wird mit drei Stahl-Verschlussstopfen geliefert, für den Fall, dass nicht alle Anschlüsse benötigt werden.
Beim Anschluss mehrerer Zylinder werden je nach Bedarf die Verteilerblöcke Modell MY eingesetzt. Alle Verteilerblöcke verfügen über 3/8-18 NPT Innengewinde, sodass Verschraubungen, Kupplungsmuffen oder Hydraulikschläuche problemlos eingeschraubt werden können.
Zum direkten Anschrauben der Verteilerblöcke an Handpumpen oder zum Anschluss von Absperrventilen Modell VHM-1 verwenden Sie bitte den Doppelnippel Modell FY-1; das Gleiche gilt, wenn die Verteilerblöcke untereinander verbunden werden sollen. Jeder Verteilerblock wird mit drei Stahl-Verschlussstopfen geliefert, für den Fall, dass nicht alle Anschlüsse benötigt werden.

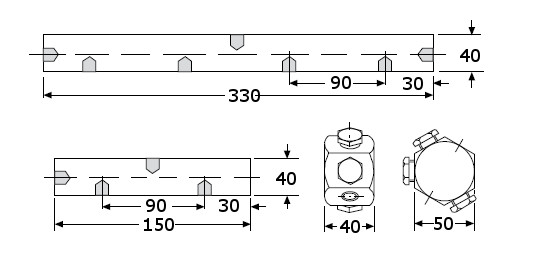

Abmessungen Verteilerblock MY:
| Verteilerblock MY | Betriebsdruck (bar) | A (mm) | B (mm) | C (mm) | D (mm) |
|---|---|---|---|---|---|
| 1 | 700 | 40 | 50 | - | - |
| 2 | 700 | 150 | 40 | 90 | 30 |
| 4 | 700 | 330 | 40 | 90 | 30 |
