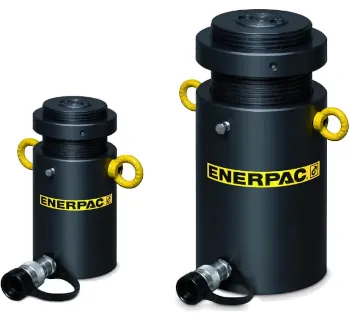

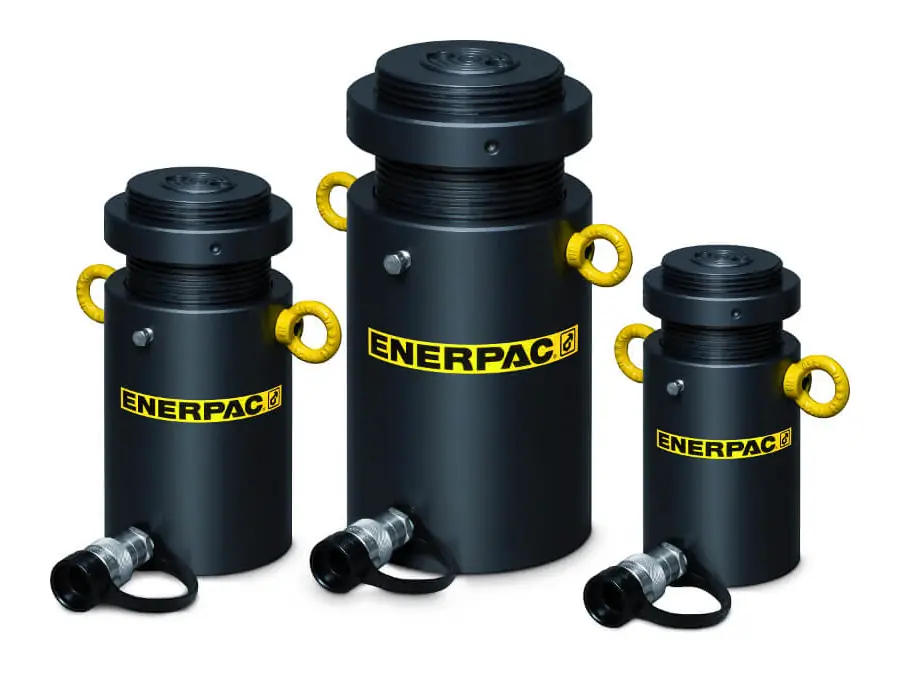

Enerpac Schwerlast. m. Sich.-Mutter HCL

Sicherungsmutter gewährleistet sicheres mechanisches Halten der Last
Reibungsarm, um leichteres Drehen der Sicherungsringe zu gewährleisten
10 % Seitenlastbeständigkeit über 90% von den gesamten Hub
Gehärtete Oberfläche, beständig gegen Seitenlasten und zyklischen Verschleiß
Abspritzbohrung als Hubbegrenzung, um Ausstoßen des Kolbens zu verhindern
Witterungsbeständig, innen und außen
Austauschbare Lager umschließen den Kolben, um Stabilität über den gesamten Hub zu gewährleisten
Zertifizierte Hebeösen und Bodenbefestigungsbohrungen.

Zu den Abmessungen

24 Artikel ⇒ Schwerlast. m. Sich.-Mutter HCL

Schwerlast. m. Sich.-Mutter HCL

Druckkraft
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Schwerlast. m. Sich.-Mutter HCL
502

Druckkraft 50 t

Hub 50 mm

Bauhöhe eingefahren 164 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 393 cm³

ENE-HCL5012

Mehr Details

1.358,00 € exkl. 19% MwSt.

Lieferzeit: ca. 2 Wochen

Schwerlast. m. Sich.-Mutter HCL
504

Druckkraft 50 t

Hub 100 mm

Bauhöhe eingefahren 214 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 785 cm³

ENE-HCL5012

Mehr Details

1.441,00 € exkl. 19% MwSt.

Lieferzeit: ca. 2 Wochen

Schwerlast. m. Sich.-Mutter HCL
506

Druckkraft 50 t

Hub 150 mm

Bauhöhe eingefahren 264 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 1178 cm³

ENE-HCL5012

Mehr Details

1.538,00 € exkl. 19% MwSt.

Lieferzeit: ca. 2 Wochen

Schwerlast. m. Sich.-Mutter HCL
508

Druckkraft 50 t

Hub 200 mm

Bauhöhe eingefahren 314 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 1571 cm³

ENE-HCL5012

Mehr Details

1.672,00 € exkl. 19% MwSt.

Lieferzeit: ca. 2 Wochen

Schwerlast. m. Sich.-Mutter HCL
5010

Druckkraft 50 t

Hub 250 mm

Bauhöhe eingefahren 364 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 1963 cm³

ENE-HCL5012

Mehr Details

1.815,00 € exkl. 19% MwSt.

Lieferzeit: ca. 2 Wochen

Schwerlast. m. Sich.-Mutter HCL
5012

Druckkraft 50 t

Hub 300 mm

Bauhöhe eingefahren 414 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 2356 cm³

ENE-HCL5012

Mehr Details

1.993,00 € exkl. 19% MwSt.

Lieferzeit: ca. 2 Wochen

Schwerlast. m. Sich.-Mutter HCL

Druckkraft
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Schwerlast. m. Sich.-Mutter HCL
1002

Druckkraft 100 t

Hub 50 mm

Bauhöhe eingefahren 187 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 716 cm³

ENE-HCL10012

Mehr Details

1.983,00 € exkl. 19% MwSt.

Lieferzeit: ca. 2 Wochen

Schwerlast. m. Sich.-Mutter HCL
1004

Druckkraft 100 t

Hub 100 mm

Bauhöhe eingefahren 237 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 1431 cm³

ENE-HCL10012

Mehr Details

2.146,00 € exkl. 19% MwSt.

Lieferzeit: ca. 2 Wochen

Schwerlast. m. Sich.-Mutter HCL
1006

Druckkraft 100 t

Hub 150 mm

Bauhöhe eingefahren 287 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 2147 cm³

ENE-HCL10012

Mehr Details

2.344,00 € exkl. 19% MwSt.

Lieferzeit: ca. 2 Wochen

Schwerlast. m. Sich.-Mutter HCL
1008

Druckkraft 100 t

Hub 200 mm

Bauhöhe eingefahren 337 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 2863 cm³

ENE-HCL10012

Mehr Details

2.602,00 € exkl. 19% MwSt.

Lieferzeit: ca. 2 Wochen

Schwerlast. m. Sich.-Mutter HCL
10010

Druckkraft 100 t

Hub 250 mm

Bauhöhe eingefahren 387 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 3578 cm³

ENE-HCL10012

Mehr Details

2.889,00 € exkl. 19% MwSt.

Lieferzeit: ca. 2 Wochen

Schwerlast. m. Sich.-Mutter HCL
10012

Druckkraft 100 t

Hub 300 mm

Bauhöhe eingefahren 437 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 4294 cm³

ENE-HCL10012

Mehr Details

3.245,00 € exkl. 19% MwSt.

Lieferzeit: ca. 2 Wochen

Schwerlast. m. Sich.-Mutter HCL

Druckkraft
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Schwerlast. m. Sich.-Mutter HCL
1502

Druckkraft 150 t

Hub 50 mm

Bauhöhe eingefahren 209 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 1069 cm³

ENE-HCL15012

Mehr Details

2.678,00 € exkl. 19% MwSt.

Lieferzeit: ca. 3 Wochen

Schwerlast. m. Sich.-Mutter HCL
1504

Druckkraft 150 t

Hub 100 mm

Bauhöhe eingefahren 259 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 2138 cm³

ENE-HCL15012

Mehr Details

2.924,00 € exkl. 19% MwSt.

Lieferzeit: ca. 3 Wochen

Schwerlast. m. Sich.-Mutter HCL
1506

Druckkraft 150 t

Hub 150 mm

Bauhöhe eingefahren 309 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 3207 cm³

ENE-HCL15012

Mehr Details

3.217,00 € exkl. 19% MwSt.

Lieferzeit: ca. 3 Wochen

Schwerlast. m. Sich.-Mutter HCL
1508

Druckkraft 150 t

Hub 200 mm

Bauhöhe eingefahren 359 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 4276 cm³

ENE-HCL15012

Mehr Details

3.602,00 € exkl. 19% MwSt.

Lieferzeit: ca. 3 Wochen

Schwerlast. m. Sich.-Mutter HCL
15010

Druckkraft 150 t

Hub 250 mm

Bauhöhe eingefahren 409 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 5346 cm³

ENE-HCL15012

Mehr Details

4.031,00 € exkl. 19% MwSt.

Lieferzeit: ca. 3 Wochen

Schwerlast. m. Sich.-Mutter HCL
15012

Druckkraft 150 t

Hub 300 mm

Bauhöhe eingefahren 459 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 6415 cm³

ENE-HCL15012

Mehr Details

4.565,00 € exkl. 19% MwSt.

Lieferzeit: z.Zt. ab Lager lieferbar

Schwerlast. m. Sich.-Mutter HCL

Druckkraft
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Schwerlast. m. Sich.-Mutter HCL
2002

Druckkraft 200 t

Hub 50 mm

Bauhöhe eingefahren 238 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 1418 cm³

ENE-HCL20012

Mehr Details

auf Anfrage

Lieferzeit: ca. 3 Wochen

Schwerlast. m. Sich.-Mutter HCL
2004

Druckkraft 200 t

Hub 100 mm

Bauhöhe eingefahren 288 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 2835 cm³

ENE-HCL20012

Mehr Details

auf Anfrage

Lieferzeit: ca. 3 Wochen

Schwerlast. m. Sich.-Mutter HCL
2006

Druckkraft 200 t

Hub 150 mm

Bauhöhe eingefahren 338 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 4253 cm³

ENE-HCL20012

Mehr Details

auf Anfrage

Lieferzeit: ca. 4 Wochen

Schwerlast. m. Sich.-Mutter HCL
2008

Druckkraft 200 t

Hub 200 mm

Bauhöhe eingefahren 388 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 5671 cm³

ENE-HCL20012

Mehr Details

auf Anfrage

Lieferzeit: ca. 4 Wochen

Schwerlast. m. Sich.-Mutter HCL
20010

Druckkraft 200 t

Hub 250 mm

Bauhöhe eingefahren 438 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 7088 cm³

ENE-HCL20012

Mehr Details

auf Anfrage

Lieferzeit: ca. 4 Wochen

Schwerlast. m. Sich.-Mutter HCL
20012

Druckkraft 200 t

Hub 300 mm

Bauhöhe eingefahren 488 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 8506 cm³

ENE-HCL20012

Mehr Details

auf Anfrage

Lieferzeit: ca. 4 Wochen

Sicherungsmutter gewährleistet sicheres mechanisches Halten der Last
Reibungsarm, um leichteres Drehen der Sicherungsringe zu gewährleisten
10 % Seitenlastbeständigkeit über 90% von den gesamten Hub
Gehärtete Oberfläche, beständig gegen Seitenlasten und zyklischen Verschleiß
Abspritzbohrung als Hubbegrenzung, um Ausstoßen des Kolbens zu verhindern
Witterungsbeständig, innen und außen
Austauschbare Lager umschließen den Kolben, um Stabilität über den gesamten Hub zu gewährleisten
Zertifizierte Hebeösen und Bodenbefestigungsbohrungen.

TOMANRO Flyer

Katalog

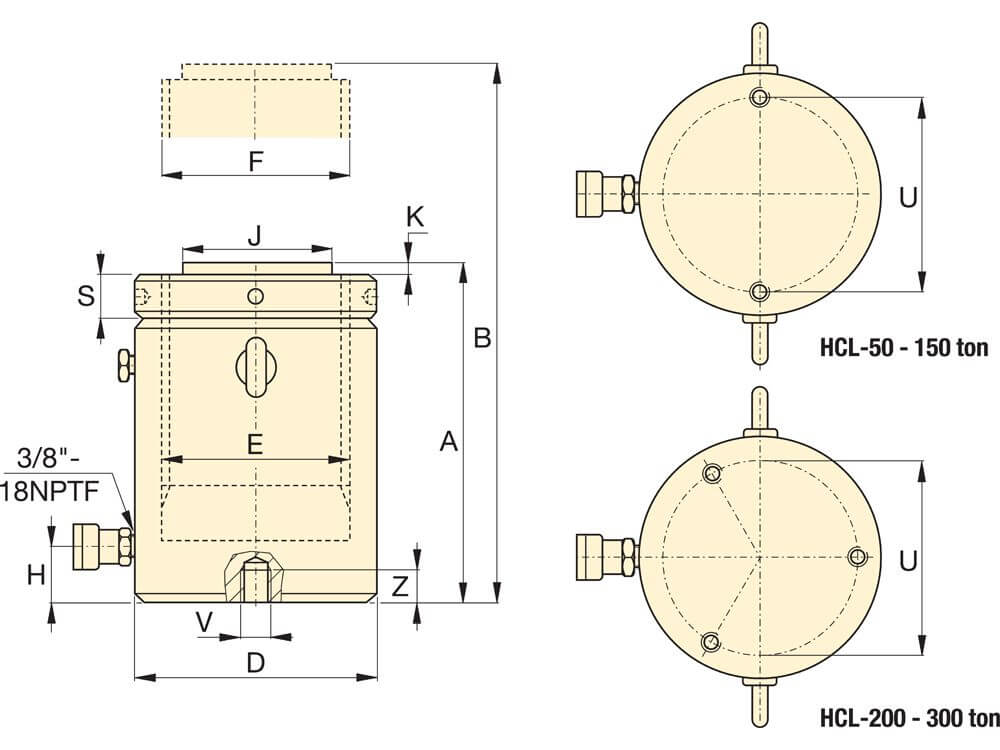

Masszeichnung von Enerpac Schwerlast. m. Sich.-Mutter HCL

Abmessungen Schwerlast. m. Sich.-Mutter HCL:

Schwerlast. m. Sich.-Mutter HCL	Druckkraft (t)	Bauhöhe eingefahren A (mm)	Bauhöhe ausgefahren B (mm)	Außendurchmesser D (mm)	Innendurchmesser E (mm)	Kolbenstangen durchmesser F (mm)	Ölanschlusshöhe H (mm)	Druckstückdurchmesser J (mm)	Druckstücküberstand K (mm)	Höhe Sicherungsmutter S (mm)	Bodenbefestigungsbohrungen LochkreisØ U (mm)	Bodenbefestigungsbohrungen Gewind V (mm)	Bodenbefestigungsbohrungen Gewindetiefe Z (mm)
502	50	164	214	130	100	Tr 100 x 4	24	71	2	25	105	M8 x 1,25	10
504	50	214	314	130	100	Tr 100 x 4	24	71	2	25	105	M8 x 1,25	10
506	50	264	414	130	100	Tr 100 x 4	24	71	2	25	105	M8 x 1,25	10
508	50	314	514	130	100	Tr 100 x 4	24	71	2	25	105	M8 x 1,25	10
5010	50	364	614	130	100	Tr 100 x 4	24	71	2	25	105	M8 x 1,25	10
5012	50	414	714	130	100	Tr 100 x 4	24	71	2	25	105	M8 x 1,25	10
1002	100	187	237	175	135	Tr 135 x 6	33	71	2	33	150	M12 x 1,75	10
1004	100	237	337	175	135	Tr 135 x 6	33	71	2	33	150	M12 x 1,75	10
1006	100	287	437	175	135	Tr 135 x 6	33	71	2	33	150	M12 x 1,75	10
1008	100	337	537	175	135	Tr 135 x 6	33	71	2	33	150	M12 x 1,75	10
10010	100	387	637	175	135	Tr 135 x 6	33	71	2	33	150	M12 x 1,75	10
10012	100	437	737	175	135	Tr 135 x 6	33	71	2	33	150	M12 x 1,75	10
1502	150	209	259	215	165	Tr 165 x 6	41	130	2	40	185	M12 x 1,75	22
1504	150	259	359	215	165	Tr 165 x 6	41	130	2	40	185	M12 x 1,75	22
1506	150	309	459	215	165	Tr 165 x 6	41	130	2	40	185	M12 x 1,75	22
1508	150	359	559	215	165	Tr 165 x 6	41	130	2	40	185	M12 x 1,75	22
15010	150	409	659	215	165	Tr 165 x 6	41	130	2	40	185	M12 x 1,75	22
15012	150	459	759	215	165	Tr 165 x 6	41	130	2	40	185	M12 x 1,75	22
2002	200	238	288	250	190	Tr 190 x 6	47	130	2	45	215	M12 x 1,75	22
2004	200	238	288	250	190	Tr 190 x 6	47	130	2	45	215	M12 x 1,75	22
2006	200	338	488	250	190	Tr 190 x 6	47	130	2	45	215	M12 x 1,75	22
2008	200	388	588	250	190	Tr 190 x 6	47	130	2	45	215	M12 x 1,75	22
20010	200	438	688	250	190	Tr 190 x 6	47	130	2	45	215	M12 x 1,75	22
20012	200	488	788	250	190	Tr 190 x 6	47	130	2	45	215	M12 x 1,75	22
