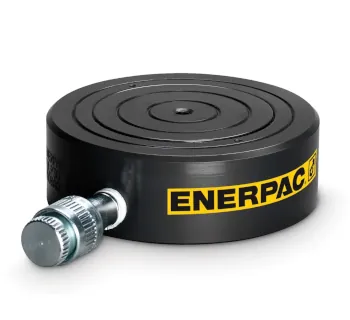

Enerpac Ultra-Flach-Zylinder CULP
Die CULP-Ultra-Flach-Zylinder von Enerpac sind einfachwirkende, extrem niedrige Hydraulikzylinder mit nur 6 mm Hub und Tragfähigkeiten von 10 bis 100 t für Einsätze unter sehr beengten Platzverhältnissen. Dank Stoppring, hochbeständiger Oberfläche und einer Seitenlasttoleranz von bis zu 4 % bieten sie sichere, zuverlässige Leistung auch bei anspruchsvollen Hebe- und Richtaufgaben. Mit ihrer Bauhöhe ab 27.5 mm und der standardisierten Kupplung lassen sie sich schnell in bestehende 700-bar-Hydrauliksysteme integrieren.
- Extrem flache Bauform ab 27.5 mm für minimalen Einbauraum.
- Hohe Tragkraft von 10 bis 100 t bei nur 6 mm Hub.
- Stoppring schützt den Zylinder zuverlässig vor Überhub.
- Bis zu 4 % Seitenlast für leichte Versatzlasten geeignet.
- Robuste, verschleißbeständige Oberfläche für raue Umgebungen.
- Standardkupplung für schnellen Anschluss an 700-bar-Systeme.
Die CULP-Ultra-Flach-Zylinder von Enerpac sind einfachwirkende, extrem niedrige Hydraulikzylinder mit nur 6 mm Hub und Tragfähigkeiten von 10 bis 100 t für Einsätze unter sehr beengten Platzverhältnissen. Dank Stoppring, hochbeständiger Oberfläche und einer Seitenlasttoleranz von bis zu 4 % bieten sie sichere, zuverlässige Leistung auch bei anspruchsvollen Hebe- und Richtaufgaben. Mit ihrer Bauhöhe ab 27.5 mm und der standardisierten Kupplung lassen sie sich schnell in bestehende 700-bar-Hydrauliksysteme integrieren.
- Extrem flache Bauform ab 27.5 mm für minimalen Einbauraum.
- Hohe Tragkraft von 10 bis 100 t bei nur 6 mm Hub.
- Stoppring schützt den Zylinder zuverlässig vor Überhub.
- Bis zu 4 % Seitenlast für leichte Versatzlasten geeignet.
- Robuste, verschleißbeständige Oberfläche für raue Umgebungen.
- Standardkupplung für schnellen Anschluss an 700-bar-Systeme.

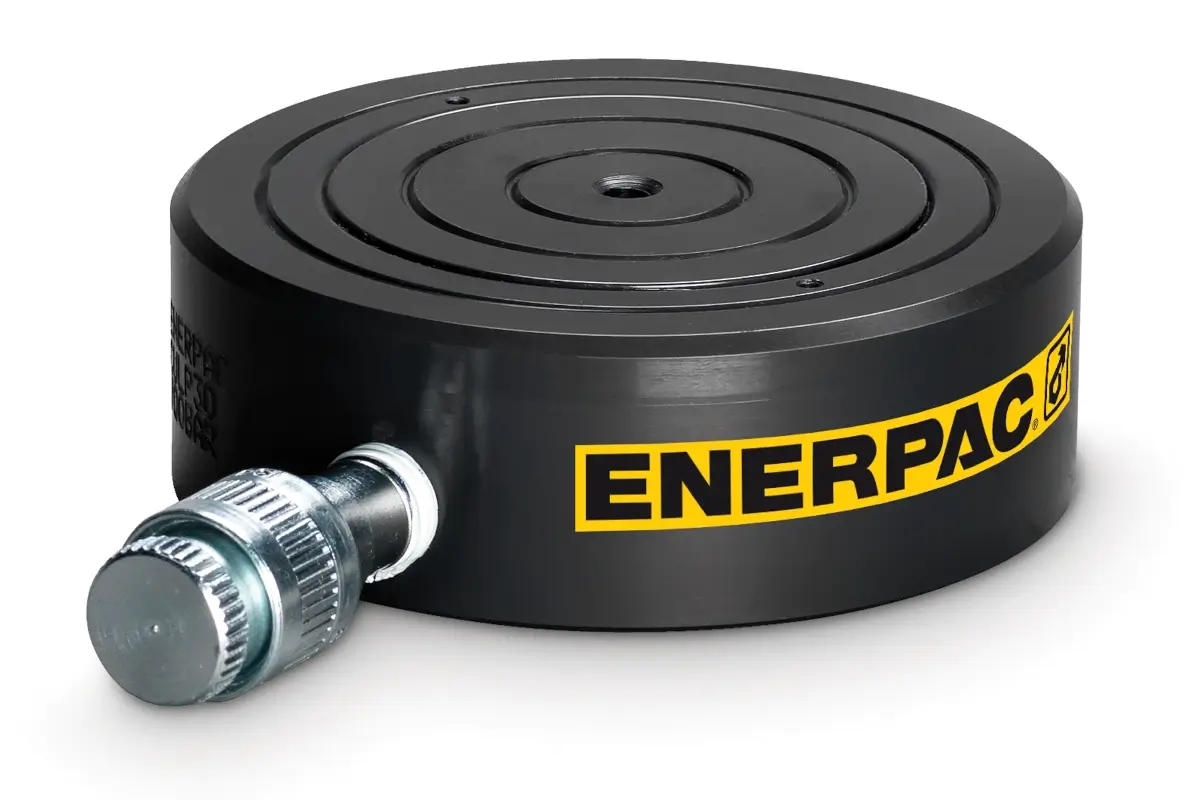

Informationen: Ultra-Flach-Zylinder CULP
Die Ultra-Flach-Zylinder CULP von Enerpac sind einfachwirkende, extrem niedrige Hydraulikzylinder mit 6 mm Hub, die speziell für Hebe- und Positionieraufgaben unter beengten Platzverhältnissen entwickelt wurden. Mit Tragfähigkeiten von 10 bis 100 t (97 bis 1077 kN) und einer Bauhöhe ab 27.5 mm bieten sie ein außergewöhnliches Verhältnis von Kraft zu Bauhöhe bei einem maximalen Betriebsdruck von 700 bar.
Ein integrierter Stoppring begrenzt den maximalen Hub und schützt den Zylinder zuverlässig vor Überhub, während die nitrocarburierte Oberfläche bzw. robuste Beschichtung für hohe Korrosions- und Verschleißbeständigkeit in rauen Industrieumgebungen sorgt. Die Zylinder sind für bis zu 4 % Seitenlast bei maximaler Kapazität ausgelegt und werden mit passender Kupplung inkl. Staubschutzkappe ausgeliefert, sodass sie schnell in vorhandene 700-bar-Hydrauliksysteme integriert werden können.
Alle CULP-Ultra-Flach-Zylinder benötigen eine stabile, ebene Auflagefläche, um die Last sicher aufzunehmen; der Einsatz auf weichen oder unebenen Untergründen wie Sand oder Schlamm kann zu Beschädigungen führen. Damit sind die Zylinder eine zuverlässige Wahl für Montage, Wartung, Inbetriebnahme und Belastungsprüfungen in vielen Bereichen des Maschinen- und Anlagenbaus.
Vorteile
- Extrem niedrige Bauhöhe ab 27.5 mm für Arbeiten in sehr beengten Einbauräumen.
- Hohe Tragfähigkeit von 10 bis 100 t (97 bis 1077 kN) bei nur 6 mm Hub für präzise Hebe- und Richtarbeiten.
- Einfachwirkend, Lastrücklauf – einfache Systemauslegung und zuverlässiges Zurückfahren des Kolbens.
- Stoppring zur Begrenzung des Hubs und zum Schutz des Zylinders gegen Überhub.
- Bis zu 4 % Seitenlast bei maximaler Kapazität möglich, ideal bei leicht versetzten Lasten.
- Nitrocarburierte bzw. hochbeständige Oberfläche für den Einsatz unter rauen und korrosiven Umgebungsbedingungen.
- Robuste Stahlkonstruktion mit Vollkolben für hohe Lebensdauer im industriellen Dauereinsatz.
- Standardisierte Kupplungen (z. B. AR630/CR400) erleichtern den Anschluss an Enerpac-Pumpen und -Schläuche.
- Vollständige Baureihe mit abgestuften Kapazitäten und Abmessungen für eine passgenaue Auswahl.
- Umfangreiche Dokumentation und Zubehörprogramm (Schläuche, Pumpen, Ventile) direkt vom Hersteller verfügbar.

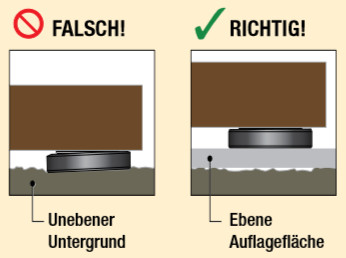

Hinweis: Alle Ultra-Flach-Zylinder benötigen eine stabile Auflagefläche, um die Last setzungsfrei aufzunehmen. Die Verwendung dieses Flachzylinders auf einem Untergrund mit unzureichender Tragkraft, wie Sand, Schlamm oder anderen unebenen Flächen, kann zu Beschädigungen des Zylinders führen.
Typische Einsatzbereiche
- Maschinen- und Anlagenbau: Heben, Ausrichten und Nivellieren von Maschinenbetten, Pressen und Gestellen.
- Stahl- und Hallenbau: Einrichten, Justieren und Unterfüttern von Trägern und Rahmenkonstruktionen.
- Instandhaltung und Service: Hub- und Richtarbeiten an schweren Baugruppen, Aggregaten und Antrieben.
- Bau- und Infrastrukturprojekte: Arbeiten unter begrenzter Bauhöhe, z. B. an Brückenlagern oder Fundamenten.
- Prüf- und Versuchstechnik: Einleitung definierter Kurzwege für Belastungs- und Setzversuche.
Technische Kennwerte (Auszug aus der CULP-Baureihe)
| Modell | Druckkraft | Hub | Bauhöhe eingefahren | Ölvolumen Vorschub | Gewicht |
|---|---|---|---|---|---|
| CULP10 | 10 t / 97 kN | 6 mm | 27.5 mm | 8.3 cm³ | 1.0 kg |
| CULP20 | 20 t / 198 kN | 6 mm | 32.0 mm | 17.0 cm³ | 1.7 kg |
| CULP30 | 30 t / 310 kN | 6 mm | 35.0 mm | 26.5 cm³ | 2.5 kg |
| CULP50 | 50 t / 550 kN | 6 mm | 44.5 mm | 47.1 cm³ | 5.4 kg |
| CULP100 | 100 t / 1077 kN | 6 mm | 65.0 mm | 92.3 cm³ | 11.5 kg |
Hinweis: Alle CULP-Ultra-Flach-Zylinder sind für einen maximalen Betriebsdruck von 700 bar ausgelegt. Detailinformationen zu effektiver Kolbenfläche, Durchmessern und Kupplungsvarianten sind den Enerpac-Datenblättern zur CULP-Serie zu entnehmen.

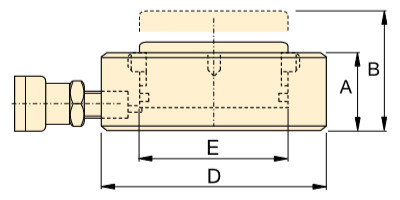

Abmessungen Ultra-Flach-Zylinder CULP
| Ultra-Flach-Zylinder CULP | Druckkraft (t) | Bauhöhe eingefahren A (mm) | Bauhöhe ausgefahren B (mm) | Außendurchmesser D (mm) | Zylinderbohrungsdurchmesser E (mm) |
|---|---|---|---|---|---|
