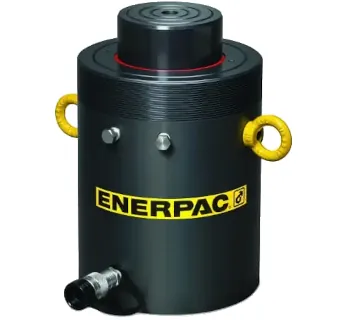

Enerpac Einfachwirkender Zylinder HCG

Einfachwirkender Zylinder HCG von Enerpac – Hochlast-Hydraulik für schwere Hebeaufgaben

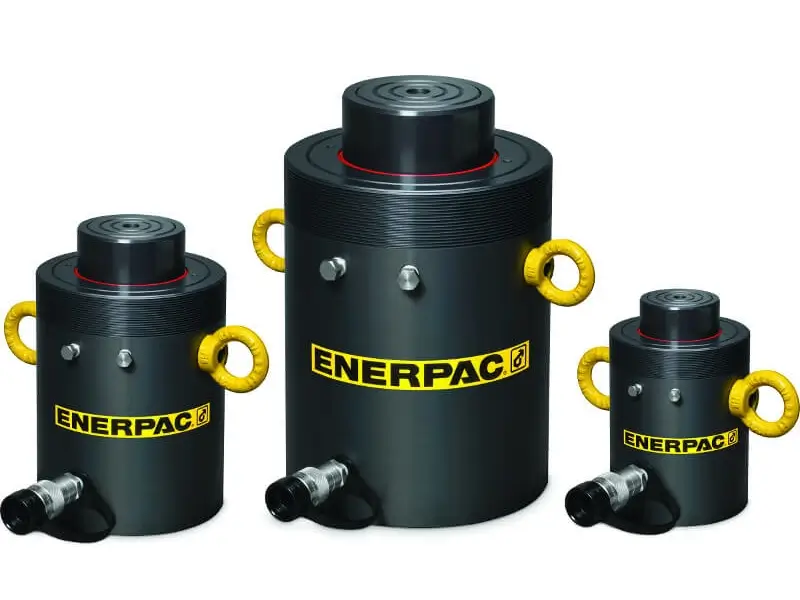

Die HCG-Serie von Enerpac umfasst einfachwirkende Hochlast-Hydraulikzylinder mit Lastrücklauf, ausgelegt für einen maximalen Betriebsdruck von 700 bar. Die Baureihe deckt Kapazitätsklassen von 50 bis 1000 t und Hubwege von 50 bis 300 mm ab und eignet sich damit ideal für anspruchsvolle Hebe-, Press- und Richtarbeiten im Stahl-, Anlagen- und Infrastrukturbau.

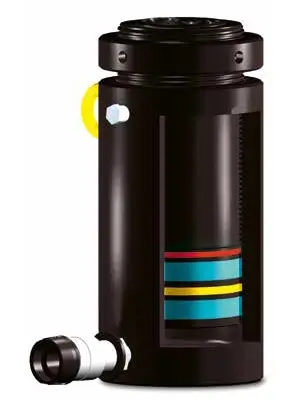

Eine gehärtete Oberfläche des Kolbens widersteht Seitenlasten und zyklischem Verschleiß, die Zylinder sind für 10 % Seitenlast bei voller Kapazität ausgelegt und durch einen robusten Stoppring gegen Kolbenausfall (Plunger blow-out) gesichert. Oberer und unterer austauschbarer Führungsring stützen den Kolben über den gesamten Hub, während eine wettergeschützte Ausführung innen und außen die zuverlässige Nutzung auch in rauen Umgebungen sicherstellt.

Serienmäßig verfügen die HCG-Zylinder über zertifizierte Anschlagösen, Grundplatten-Bohrungen sowie Gewindekragen (bis 250 t Standard, ab 300 t optional), sodass die Zylinder einfach montiert, befestigt oder mit CATS-Neigsätteln kombiniert werden können. Dadurch lassen sie sich flexibel in Hebesysteme, Pressen oder kundenspezifische Spann- und Positionierlösungen integrieren.

Vorteile und Merkmale der HCG-Serie

• Einfachwirkender Hochlastzylinder mit Lastrücklauf für robuste, wartungsarme Systeme.
• Kapazitätsbereich 50 bis 1000 t mit Hubwegen von 50 bis 300 mm für unterschiedlichste Hebe- und Pressaufgaben.
• Höhere Seitenlasttoleranz – Auslegung für bis zu 10 % der maximalen Kapazität über den gesamten Hub.
• Gehärtete Kolbenoberfläche zur Minimierung von Verschleiß bei wiederkehrenden Lastspielen.
• Stoppring verhindert Kolbenausfall und dient gleichzeitig als mechanische Hubbegrenzung.
• Austauschbare Führungsringe oben und unten für stabilen Kolbenlauf und lange Lebensdauer.
• Wettergeschützte Ausführung innen und außen für den Einsatz im Außenbereich und auf Baustellen.
• Zertifizierte Hebeösen erleichtern das sichere Handling schwerer Zylinder.
• Grundplatten-Bohrungen und Gewindekragen ermöglichen eine einfache Befestigung und Systemintegration.
• Optional neigbare CATS-Sättel zur besseren Anpassung an leicht schräge oder unebene Auflageflächen.

Typische Einsatzbereiche

• Stahl- und Brückenbau: Heben, Ausrichten und Vorspannen großer Stahlkonstruktionen und Brückenbauteile.
• Maschinen- und Anlagenbau: Nivellieren, Unterfüttern und Positionieren von Maschinenbetten, Pressen und Gestellen.
• Instandhaltung und Schwerlastservice: Austausch von Lagern, Getrieben und großen Antriebskomponenten.
• Windenergie und Offshore: Fixierung und Lastsicherung bei Transport, Montage und Wartung von Windenergieanlagen.
• Infrastruktur- und Industriebau: Lasthebungen und Setzversuche an Fundamenten, Stützen und Betonbauteilen.

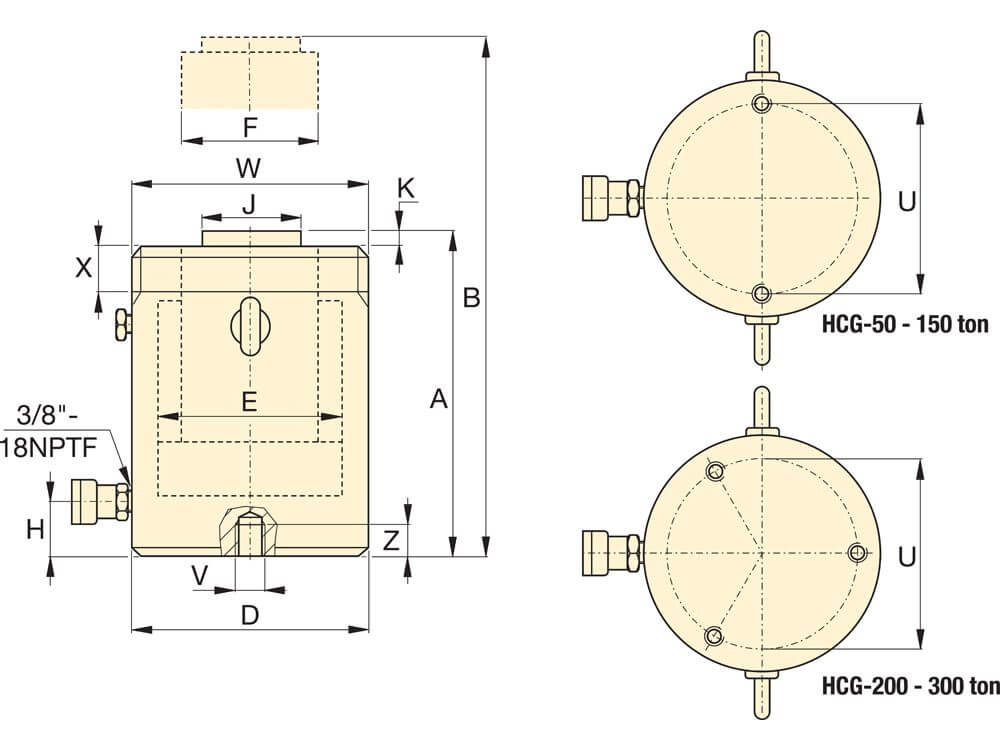

Technische Kennwerte (Auszug aus der HCG-Baureihe)

Hinweis: Alle HCG-Zylinder sind für einen maximalen Betriebsdruck von 700 bar ausgelegt; die Baureihe umfasst zahlreiche weitere Hub- und Kapazitätskombinationen sowie passende CATS-Kippsättel und Hydraulikzubehör wie Schläuche und Pumpen.
