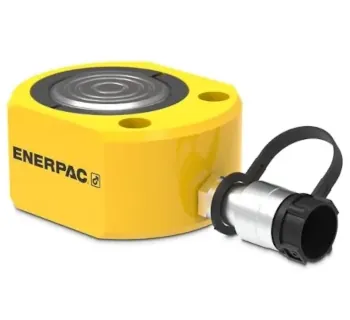

Enerpac Flachzylinder Flat-Jac RSM

Produktbeschreibung

Der Flachzylinder (Flat-Jac) RSM von Enerpac ist ein extrem kompakter Hydraulikzylinder für Hebe-, Druck- und Ausrichtarbeiten bei sehr geringer Einbauhöhe – überall dort, wo konventionelle Zylinder bauartbedingt nicht eingesetzt werden können. Die Baureihe arbeitet mit einem max. Betriebsdruck von 700 bar und kombiniert eine robuste Ausführung mit praxisgerechten Details wie Befestigungslöchern zur Montage, Korrosionsschutz (Einbrennlack) sowie einem hartverchromten Kolben; die gerillten Kolbenenden verbessern die Haftung und können Druckstücke in vielen Anwendungen überflüssig machen.

Einsatzbereiche

• Montage und Ausrichten von Maschinen, Anlagen und Stahlbau-Komponenten bei beengten Platzverhältnissen
• Instandhaltung (z. B. Anheben/Abstützen von Baugruppen) in Werkstatt- und Industrieumgebungen
• Press- und Drückarbeiten (Korrektur-, Richt- und Fügearbeiten) mit kontrollierter Kraft
• Bau und Service: Hebevorgänge, Nivellieren und Positionieren von Bauteilen mit geringer Hubhöhe

Unterschiede der Varianten

Die Baureihe umfasst mehrere Größen mit abgestuften Druckkräften und Hüben; damit lassen sich Systemauslegung (z. B. Pumpenwahl) und Einsatzfall (Hubweg, benötigte Ölmenge, Transportgewicht) passend dimensionieren. Je nach Größe unterscheiden sich außerdem das benötigte Ölvolumen und das Gewicht; beim kleinsten Modell ist eine AR400-Kupplungsmuffe angegeben, bei den weiteren Modellen eine CR400-Kupplungsmuffe (jeweils mit Staubkappe).

Sicherheitsaspekte & Normen

Hydraulikzylinder sind Hochdruck-Komponenten; entscheidend ist die Einhaltung der Nennwerte des gesamten Systems (Zylinder, Pumpe, Schlauch, Kupplungen, Manometer). Der Systembetriebsdruck darf den zulässigen Wert der am schwächsten ausgelegten Komponente nicht überschreiten – für diese Baureihe ist der Zylinder für 700 bar ausgelegt.

• Lasten nicht halten: Ein als Lastenhebegerät eingesetzter Zylinder darf nicht als Lastenhaltegerät verwendet werden; nach dem Heben/Senken die Last immer mechanisch sichern (starre Unterbauten/Abstützungen).
• Überlast vermeiden: Nennlast nicht überschreiten; keine Last bewegen, die das Hebevermögen des Zylinders übersteigt.
• Standsicherheit: Zylinder auf ebener, tragfähiger Auflage einsetzen; seitliche Belastungen vermeiden und Last möglichst zentriert über dem Kolben ausrichten.
• Drucküberwachung: Für sichere Arbeitspraxis wird die Drucküberwachung im System (z. B. über Manometer) empfohlen.
• Schlauch-/Kupplungsschutz: Schläuche nicht knicken, vor Hitze/Funkenschlag schützen; mit unter Druck stehenden Leitungen nicht hantieren (Verletzungsgefahr durch austretendes Öl).

Für die sichere Systemintegration (Hydraulikaggregate, Leitungen, Steuerung, Risikobeurteilung) sind die einschlägigen Regelwerke für Hydrauliksysteme und die Maschinensicherheit im jeweiligen Anwendungsumfeld heranzuziehen; der Betreiber/Hersteller der Gesamtanlage ist für die normkonforme Auslegung der Gesamtmaschine verantwortlich.

Technische Daten

Arbeitsbereich (Hub): je nach Größe 6 mm bis 16 mm.
Max. Betriebsdruck: 700 bar (Baureihe).
Gewicht: je nach Größe ca. 1.0 kg bis ca. 26.3 kg.

Bedienerfreundlichkeit

• Befestigungslöcher unterstützen die definierte Montage in Vorrichtungen/Anwendungen.
• Kupplungsmuffe mit Staubkappe ermöglicht ein schnelles, sauberes An- und Abkuppeln im 700-bar-System.
• Gerillte Kolbenenden erhöhen die Haftung am Druckpunkt und können zusätzliche Druckstücke in vielen Anwendungen reduzieren.

Passende Artikel/Zubehör

• Hydraulikpumpen (Handpumpen oder Elektropumpen) für 700 bar-Systeme – passend zur benötigten Ölmenge des gewählten Zylinders.
• Hydraulikschläuche und Verschraubungen für 700 bar zur sicheren Verbindung von Pumpe und Zylinder.
• Hydraulikkupplungen (z. B. CR400/AR400 sowie kompatible Systeme) für schnelle Montage und Wartung.
• Hydraulikverteiler (z. B. für Parallelbetrieb mehrerer Zylinder) inklusive optionaler Drucküberwachung über Manometer.
• Set mit Pumpe und Schlauch als mobile Basislösung für kleinere bis mittlere Zylinderanwendungen.

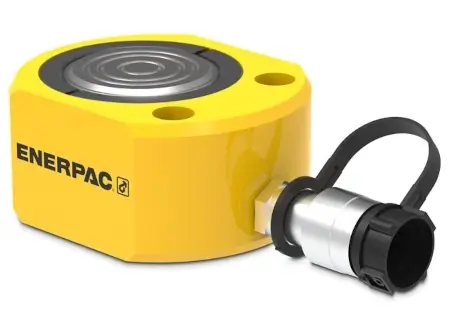

Produktbild
