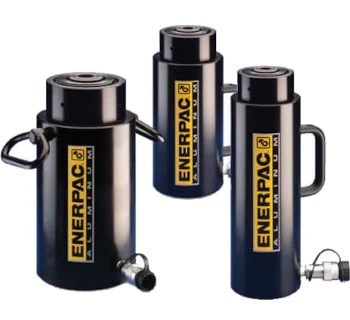

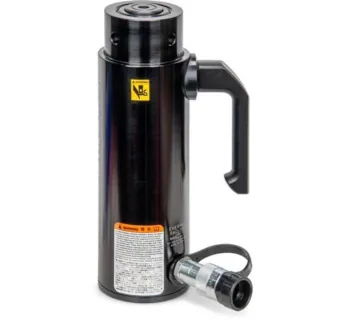

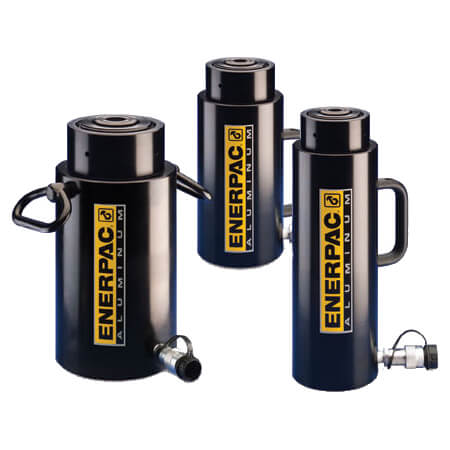

Enerpac Alu-Zyl. m. Stellmutter RACL

Die Aluminiumzylinder mit Stellmutter der Serie RACL von Enerpac sind hochdruckfeste Leichtbau-Hydraulikzylinder mit Sicherungsmutter zur mechanischen Lastabstützung über längere Zeiträume bei bis zu 700 bar.

Die Zylinder sind einfachwirkend mit Federrückzug ausgeführt und verfügen über eine hochfeste Rückholfeder für schnelles Einfahren sowie einen integrierten Anschlagring, der ein Überfahren des Hubweges verhindert.

Dank harteloxiertem Aluminiumkörper, Stahl-Grundplatte und abnehmbaren Stahlsätteln bieten RACL-Zylinder ein hervorragendes Leistungsgewicht – bei ähnlicher Tragfähigkeit etwa nur rund die Hälfte des Gewichts vergleichbarer Stahlzylinder.

Funktion und typische Einsatzbereiche

Die Stellmutter der Serie RACL dient zur mechanischen Sicherung der Last: Nach dem Anheben wird die Mutter gegen den Zylinderkörper geschraubt und trägt die Last dauerhaft, sodass der hydraulische Druck abgelassen werden kann.

• Brücken- und Bauwerksanhebungen – z. B. zur dauerhaften Abstützung während Betoninjektionen oder Verstärkungsarbeiten.
• Maschinen- und Anlagenbau – sicheres Abstützen von Pressen, Maschinenfundamenten, Anlagensegmenten und schweren Gestellen.
• Schwertransport und Hubsysteme – Einsatz in modularen Hebesystemen und Synchronhub-Anwendungen, wenn Gewichtsersparnis entscheidend ist.
• Energie- und Infrastrukturprojekte – Wartung und Montage z. B. an Windenergieanlagen, Brücken, Talsperren und Kraftwerken.

Durch das geringe Eigengewicht und die integrierten Handgriffe lassen sich RACL-Zylinder besonders komfortabel transportieren und in beengten Bereichen positionieren.

Konstruktive Merkmale

Die RACL-Aluminiumzylinder mit Stellmutter sind konsequent auf hohe Sicherheit, Korrosionsbeständigkeit und leichtes Handling ausgelegt.

• Einfachwirkend, Federrückzug – hohe Rückholfeder für schnelle Kolbenrückstellung nach dem Entlasten.
• Stellmutter (Lock Nut) – ermöglicht mechanische Lastabstützung für längere Zeiträume ohne anliegenden Systemdruck.
• Harteloxiertes Aluminiumgehäuse – hohe Korrosionsbeständigkeit, deutlich geringeres Gewicht als Stahl, ideal für mobile Einsätze.
• Hardened Steel Stop Ring – Anschlagring verhindert Kolbenüberhub und ist für die volle Zylinderkapazität ausgelegt.
• Bolzenbare, abnehmbare Stahlsättel – gehärtete Sättel schützen den Kolbenkopf und können bei Bedarf gegen Neige- bzw. Kippsättel ausgetauscht werden.
• Stahl-Grundplatte – schützt den Zylinderboden vor Beschädigungen und nimmt die Befestigungsschrauben auf.
• Composite-Lager – erhöhen Lebensdauer und verbessern Querkraft-/Seitenlastverträglichkeit (typisch bis 5 % der Kapazität).
• CR-400 Kupplung mit Staubkappe an allen Modellen, kompatibel zum Enerpac-700-bar-System.
• Ausgelegt und geprüft nach ASME B30.1 und ISO 10100 (modellabhängig).

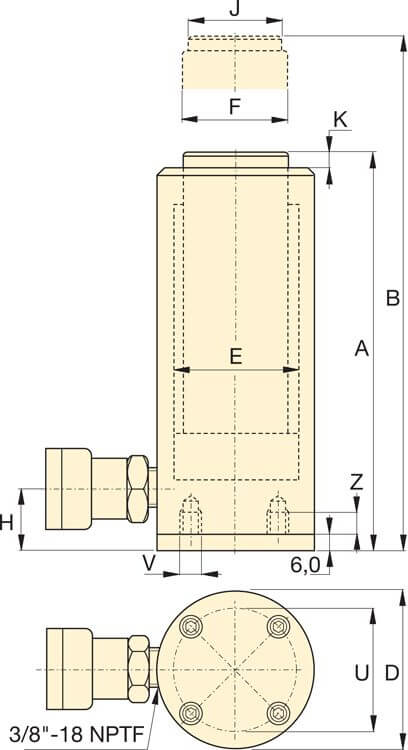

Technische Daten – RACL-Aluminiumzylinder mit Stellmutter (Baureihe)

Sicherheit und Einsatzhinweise

RACL-Aluminiumzylinder mit Stellmutter sind Lastaufnahmemittel und müssen entsprechend den geltenden Vorschriften sowie der Enerpac-Betriebsanleitung betrieben und geprüft werden.

• Zylinder nur innerhalb der zugelassenen Tragfähigkeit und bei maximal 700 bar betreiben.
• Die Stellmutter stets vollständig an den Zylinderkörper anschrauben, bevor der Druck abgebaut wird – sie trägt dann die Last mechanisch.
• Kein Personenhub und kein Aufenthalt unter angehobenen Lasten ohne zusätzliche Abstützung oder Sicherung.
• Stahlbasis nicht demontieren und die Grundplattenbohrungen ausschließlich zur Befestigung der Basis nutzen – nicht zur Lastaufnahme.
• Zylinder, Schläuche, Kupplungen und Stellmutter regelmäßig auf Leckagen, Risse, Korrosion und Verformungen prüfen; beschädigte Komponenten sofort außer Betrieb nehmen.
• Wiederkehrende Prüfungen gemäß nationalen Regelwerken (z. B. DGUV / BetrSichV) durch eine befähigte Person durchführen und dokumentieren.
