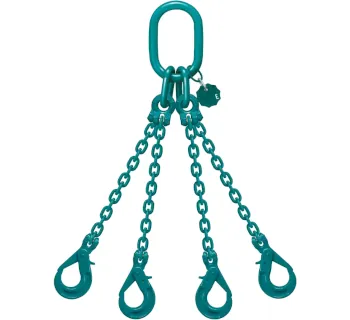

JDT 4-strängige Anschlagkette mit Automatikhaken

Die 4-strängige Anschlagkette von JDT (Serie ENORM) ist ein robustes Mehrstrang-Anschlagmittel in Güteklasse 10 für das sichere Heben und Positionieren schwerer Lasten mit vier Anschlagpunkten. Sie kombiniert einen zentralen Anschlagkopf mit vier tragenden Kettensträngen und Automatikhaken (selbstschließender Mechanismus) für ein schnelles Anschlagen und eine verriegelte Lastaufnahme im täglichen Industrieeinsatz.

Verbaute Teile & Komponenten

Das Gehänge ist als abgestimmtes ENORM-System aufgebaut und besteht aus zentralem Anschlagkopf, vier Kettensträngen und Endbeschlägen. Optional ist die Ausführung mit Verkürzungselement erhältlich, wenn Stranglängen flexibel angepasst werden müssen.

Einsatzbereiche

• Stahl- und Metallbau: Heben von Baugruppen mit mehreren Anschlagpunkten.
• Maschinen- und Anlagenbau: Positionieren/Umsetzen schwerer Komponenten bei Montage und Instandhaltung.
• Logistik & Umschlag: Sicheres Handling von Lasten mit vier Anschlagpunkten (z. B. Rahmen, Traversen, Behälter).
• Bau & Infrastruktur: Versetzen von Fertigteilen mit definierten Anschlagpunkten.

Arbeitsbereich

Die Tragfähigkeit ist abhängig vom Neigungs-/Spreizwinkel der Stränge und wird für die Bereiche 0–45° sowie 45–60° ausgewiesen. Für die Auswahl ist immer die zur Anwendung passende Winkelklasse heranzuziehen.

Unterschiede der Varianten

Varianten sind über die Kettenteilung und die daraus resultierende Tragfähigkeit in den Winkelbereichen definiert. Optional kann die Konfiguration mit Verkürzungselement ausgeführt werden (wenn eine Stranganpassung erforderlich ist).

Vorteile der ENORM-Werkstoffgüte von JDT

• Hohe Festigkeit bei erhöhter Zähigkeit: Der von JDT verwendete Werkstoff ist gegenüber Standardwerkstoffen nach DIN 17115 auf hohe Festigkeit bei gleichzeitig erhöhter Zähigkeit ausgelegt (u. a. geringere Empfindlichkeit gegenüber Kerbbelastung).
• Temperaturbeständigkeit: ENORM 10-Ketten können bei hohen Temperaturen eingesetzt werden; im Bereich von +300°C bis +400°C wird eine Tragfähigkeit von 75% angegeben, und nach Abkühlen auf Raumtemperatur ist die Kette wieder zu 100% einsetzbar.
• Nachweisbare Produktreihe: ENORM 10 wird als „echte Güteklasse 10“ bei Einhaltung der Vorgaben der EN 818 beschrieben und erfüllt zusätzlich die Anforderungen der PAS 1061.
• Klare Kennzeichnung: Als sichtbare Kennzeichnung wird ein 10-eckiger Anhänger (Decagon) mit eingestanztem „E“ beschrieben.

Technische Hinweise zur Kette (ENORM EK)

Für die Rundstahlkette ENORM EK sind unter anderem Kettengewichte je Meter angegeben (zur Orientierung bei der Auslegung; die Gesamtmasse des Gehänges ist abhängig von der Nutzlänge und Konfiguration).

Sicherheitsaspekte & Normen

• EN 818-4: Für Kettengehänge (Mehrstrang-Anschlagmittel) als normativer Rahmen der Bauart/Komponenten-Einordnung.
• EN 818-2 / EN 818-1: Für die Rundstahlkette (Abmessungen/Produktreihe in Bezug geführt); zusätzlich wird PAS 1061 für Güteklasse-10-Ketten angegeben.
• EN 1677-3: Für Haken (Automatik-Gabelkopfhaken) als normativer Bezug der Lastaufnahmeteile.
• Winkelabhängige Tragfähigkeit: Nur innerhalb der ausgewiesenen Winkelbereiche einsetzen; bei größeren Spreizwinkeln sinkt die zulässige Tragfähigkeit entsprechend.
• Temperatur: Für hohe Temperaturen gelten Reduktionsfaktoren; für ENORM 10 wird bei +300°C bis +400°C eine Reduktion auf 75% beschrieben (nach Abkühlen wieder 100%).

Passende Artikel/Zubehör

• Variante mit Verkürzungselement (ENORM EVKS-V): Für flexible Stranganpassung bei wechselnden Anschlagpunkten (wenn benötigt).
• Alternative Endbeschläge innerhalb der 4-strängigen ENORM-Konfiguration (z. B. Gabelkopfhaken- oder Ringkette-Ausführungen), wenn die Lastaufnahme andere Anschlagpunkte erfordert.
• Weitere Strangzahlen (1-/2-/3-strängig) derselben Serie, wenn die Anwendung weniger Anschlagpunkte oder andere Handhabung erfordert.
