JDT 3-strängig mit Automatikhaken

Die 3-strängige Anschlagkette von JDT (Serie ENORM) ist für schwere Hebeeinsätze ausgelegt und kombiniert einen zentralen Aufhängekopf mit drei Kettensträngen und Automatik-Gabelkopfhaken für ein sicheres Anschlagen. Der Aufbau folgt dem ENORM-Baukastensystem aus EA4 (Aufhängekopf), EK (Rundstahlkette) und EAHG (Automatikhaken), optional ergänzt um EVKS-V (Verkürzungselement).

Einsatzbereiche

• Industrie: Maschinen- und Anlagenbau, Stahlbau, Instandhaltung, Werkslogistik
• Bau & Montage: Montage schwerer Bauteile, Versetzen von Schalungen/Trägern, Baustellenlogistik
• Werkstatt & Service: Positionieren von Aggregaten, Motoren, Getrieben, Vorrichtungen
• Transport/Handling: Sichere Mehrpunktaufnahme bei sperrigen oder unförmigen Lasten

Aufbau: verbaute Teile & Komponenten

• Aufhängekopf ENORM EA4: Zentraler Anschluss am Kranhaken; ausgelegt für 3- und 4-strängige Kettengehänge nach EN 818-4.
• Rundstahlkette ENORM EK: Tragende Kettenstränge in Güteklasse 10 (PAS 1061), Abmessungen gemäß EN 818-2.
• Automatik-Gabelkopfhaken ENORM EAHG: Selbstschließender Haken nach EN 1677-3; bei Überlast öffnet sich das Hakenmaul sichtbar und die Last kann kontrolliert abgleiten (kein schlagartiger Bruch).
• Optional: Verkürzungsklaue ENORM EVKS-V: Für flexible Längenanpassung; Verriegelung nach DIN 5692.

Vorteile der ENORM-Werkstoffgüte (JDT)

• 25 % höhere Tragfähigkeiten bei gleicher Kettennenndicke gegenüber den in EN 818-2 festgelegten Werten für Güteklasse 8 (bezogen auf die ENORM Rundstahlkette EK).
• Hohe Festigkeit bei erhöhter Zähigkeit gegenüber Standardwerkstoffen nach DIN 17115 (robuster gegenüber Kerbbelastungen).
• Temperatur-Einsatz (Kette EK): −40°C bis 200°C = 100 %, 200°C bis 300°C = 90 %, 300°C bis 400°C = 75 % (nach EN 818-6); nach Erkalten auf Raumtemperatur wieder 100 % belastbar.
• Oberflächenschutz: Pulverbeschichtung in RAL 5021 (wasserblau); optional zusätzlicher Korrosionsschutz (COR 92) für EK verfügbar.

Unterschiede der Varianten

Die Varianten unterscheiden sich über die Nenngröße (Komponenten-/Kettenklasse innerhalb ENORM GK10) und damit über die winkelabhängige Tragfähigkeit (0–45° bzw. 45–60°).

Sicherheitsaspekte & Normen

• EN 818-4: Einordnung/Anforderung für Kettengehänge (z. B. Aufhängekopf EA4 als Teil eines 3-/4-strängigen Gehänges).
• EN 818-2: Abmessungsanforderungen der Rundstahlkette; EK entspricht diesen Anforderungen (nach Herstellerangabe).
• PAS 1061: Güteklasse-10-Kette (mitteltoleriert) als Basis für EK.
• EN 1677-3: Haken-Komponente (EAHG) für Hebezwecke; konstruktives Überlastverhalten mit sichtbarer Maulöffnung.
• DIN 5692: Verriegelung des Verkürzungselements EVKS-V (optional).
• Arbeitsbereich: Einsatz im Anschlagwinkel 0–60°; Tragfähigkeiten sind winkelabhängig und der Tabelle zu entnehmen.
• Prüfung vor Einsatz: Kette/Haken/Verbinder auf Verformungen, Risse, Korrosion, Kerben und unzulässige Dehnung prüfen; beschädigte Komponenten nicht weiterverwenden und austauschen.

Abbildung

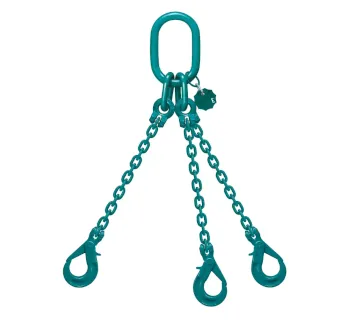

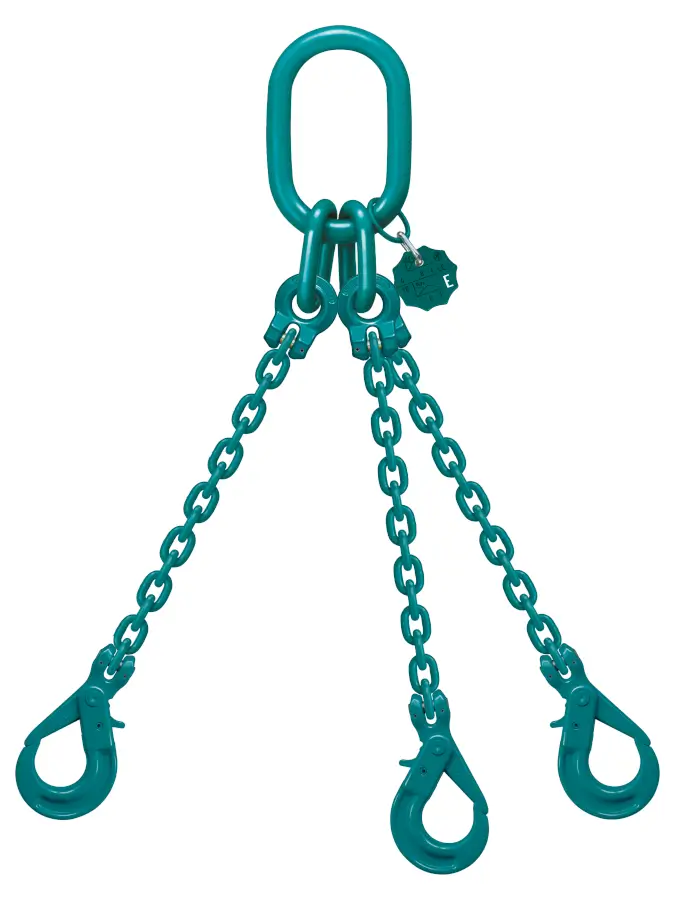

Beispielansicht der 3-strängigen Ausführung mit Automatikhaken zur schnellen Identifikation des Aufbaus.

Technische Daten: Varianten (ohne Preise)

Gewicht (Komponenten) & Berechnungshinweis

Das Gesamtgewicht des Gehänges ist abhängig von der Nutzlänge je Strang und der Nenngröße. Für eine überschlägige Berechnung können die Einzelgewichte genutzt werden: Gewicht ≈ (3 × Nutzlänge × EK [kg/m]) + EA4 [kg] + (3 × EAHG [kg]) (+ optional EVKS-V [kg] je Strang).

Passende Artikel/Zubehör

• ENORM Verkürzungselement EVKS-V: Für flexible Längenanpassung bei asymmetrischen Lasten oder wechselnden Anschlaghöhen.
• ENORM Anschlagpunkt TAPS-E: Schafft definierte Anschlagpunkte an Stahlkonstruktionen (z. B. für wiederkehrende Hebepunkte).
• Haken zum Anschweißen AHK: Dauerhafte Lastaufnahmemöglichkeit durch Anschweißen, wenn an der Last ein fester Hakenanschlag benötigt wird.
• Weitere ENORM-Kettengehänge: 2-strängige oder 4-strängige Ausführungen für abweichende Lastgeometrien/Anschlagpunkte.
