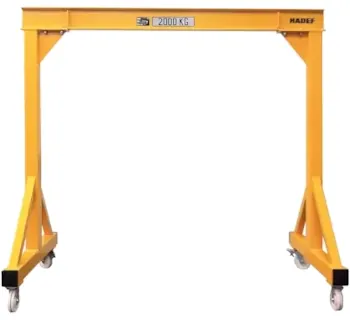

Hadef Bockkran 800 groß

Der Bockkran (Serie 800) ist ein fahrbarer Stahl-Portalkran für den innerbetrieblichen Lastumschlag und wird standardmäßig mit Fahrwerk geliefert, sodass sich Lasten auch unter Last verfahren lassen. Er ist für eine Laufbahnhöhe von 5.00 m ausgelegt und wird typischerweise mit Flaschenzug oder Elektrokettenzug komplettiert.

Der HADEF Bockkran 800 groß ist als modulare Tragstruktur aufgebaut: zwei Seitenteile und ein Portalträger werden miteinander verschraubt. Dadurch lässt sich der Kran mit geeigneten Hilfsmitteln (z. B. Stapler, Leitern) zügig montieren und bei Nichtbenutzung ebenso schnell wieder demontieren.

Das serienmäßige Fahrwerk mit Schwerlast-Bockrollen ermöglicht das Verfahren des Krans auch unter Last; Bremsen sind an allen Bock- bzw. Lenkrollen serienmäßig vorhanden. Bis 3200 kg reduziert ein Polyamid-Laufbelag den Rollwiderstand auf glatten Böden, ab 5000 kg kommen Räder mit Polyurethan-Ummantelung zum Einsatz; optional sind zwei Lenkräder möglich.

Einsatzbereiche

• Werkstätten und Produktionsanlagen für das Umsetzen, Positionieren und Bereitstellen von Bauteilen entlang einer Arbeitsstrecke.
• Instandhaltung und Montage, wenn ein flexibler, bodenverfahrbarer Kran benötigt wird (z. B. Maschinenbau, Metallverarbeitung, Anlagenservice).
• Standardmäßig für den Hallenbetrieb vorgesehen; als Option ist eine korrosionsgeschützte Ausführung für den Außenbereich möglich.

Unterschiede der Varianten

• Varianten unterscheiden sich über Tragfähigkeit (500–5000 kg) und Spannweite (2.50–5.00 m) bei konstanter Laufbahnhöhe von 5.00 m.
• Radausführung: bis 3200 kg Polyamid-Belag (niedriger Rollwiderstand auf glatten Böden), ab 5000 kg Polyurethan-Ummantelung; Bremsen serienmäßig, optional zwei Lenkräder.
• Der Portalträger ist als genormter Doppel-T-Träger ausgeführt, wodurch die Adaption mit Fahrwerk (bis hin zum Elektrofahrwerk) möglich ist.

Sicherheitsaspekte

• Für das sichere Verfahren sind die serienmäßigen Bremsen an Bock-/Lenkrollen relevant; der Kran ist als Fahrwerkslösung für das Verfahren unter Last beschrieben.
• In Kombination mit einem elektrischen Hebezeug wird eine Schleppleitung am Portalträger empfohlen; als Lösung wird ein Paket mit Hauptschalter an der Seitenstütze (CEE-Anschluss per Verlängerungskabel) beschrieben.
• Für elektrisch betriebene Hebezeuge werden Prüf- und Betriebsvorgaben im Kontext DGUV Vorschrift 54 genannt; bei Krananwendungen mit Fahrwerken wird zusätzlich DGUV Vorschrift 52 eingeordnet (je nach tatsächlicher Ausführung/Antrieb).

Qualitätsmerkmale

• unter Last verfahrbar
• leicht demontierbar in 3 Teile
• Standard-Version für den Hallenbetrieb
• Polyurethananstrich RAL 1028
• bis 3200 kg Räder Polyamid, ab 5000 kg Räder mit Polyurethan-Laufbelag

Technische Daten

Arbeitsbereich: Spannweite 2.50–5.00 m, Laufbahnhöhe max. 5.00 m (Ausführung „groß“).

Gewicht: Auf der Typenseite ist kein Einzelgewicht je Ausführung angegeben; der Hersteller-Prospekt zur Serie 800 enthält Gewichtsangaben je Kombination.

Passende Artikel/Zubehör

• Elektrokettenzug (HADEF): z. B. Elektrokettenzug 62/05 für industrielle Hebeaufgaben; je nach Ausführung stationär oder mit Fahrwerk einsetzbar.
• Elektrokettenzug mit Fahrwerk (HADEF): z. B. 28/06EE (kurze Bauart, integriertes Einschienenfahrwerk).
• Stirnradflaschenzug (HADEF) als manuelle Komplettierung des Bockkrans.
• Laufkatze / Fahrwerk bzw. Elektrofahrwerk für den Portalträger (Adaption an genormtem Doppel-T-Träger möglich).
• Schleppleitung und Hauptschalter-Paket für elektrische Hebezeuge am Portalträger (für saubere Energiezuführung im Betrieb).
