| Druckkraft | 150 t |
| Hub | 250 mm |
| Bauhöhe eingefahren | 523 mm |
| Betriebsdruck max. | 700 bar |
| Ölvolumen max. | 5675 cm³ |
| Wirksame Kolbenfläche | 227.0 cm² |
| Zylinderaußendurchmesser | 230 mm |
| Gewicht ca. | 48.2 kg |
| Artikel-Nr.: | ENE-RACL15010 |
Die Aluminiumzylinder mit Sicherungsmutter ermöglichen eine mechanische Lasthaltung über größere Zeitabstände. Der Zylinder wird auf die gewünschte Höhe ausgefahren und die Sicherungsmutter auf dem Kolben bis runter zum Schaft geschraubt. Die Mutter kontert in dieser Position den Kolben vorm Absacken und würde die Last selbst bei Druckabfall halten.
Verbundlager auf allen beweglichen Oberflächen führen den Kolben und verhindern den direkten Kontakt zwischen verschiedenen Metalloberflächen. Dies verlängert die Lebensdauer des Zylinders und verbessert die Seitenlastbeständigkeit um bis zu 5%. Schräglasten können so besser aufgenommen werden.
Die Aluminium Hydraulikzylinder RACL verfügen über eine gehärtete Oberflächenbeschichtung, die die Zylinder vor Schäden schützt und die Lebensdauer der Zylinder verlängert. Die hartbeschichteten Kolben und Gehäuse verringern die Abnutzung und schützen vor Festfressen.
Griffe zum Tragen sind serienmässig bei allen Modellen aufgeschweißt und erleichtern den Transport zur Baustelle oder ins Lager.
Die Stahlgrundplatte und das Druckstück bieten Schutz vor Lastschäden. Das Druckstück ist serienmäßig gerillt und gegen ein bewegliches Druckstück jederzeit austauschbar. Eine Belastung des Zylinderkolbens ohne das ein Druckstück aufgesetzt wurde, könnte zum Stauchen des Kolbens führen.
Der integrierte Anschlagring verhindert ein zu weites Ausfahren des Kolbens und kann der vollen Zylinderkapazität standhalten. Zugleich fängt er exzentrische Belastungen auf.
Eine leistungsstarke Rückzugfeder sorgt für eine schnelle Zylinderrückstellung.
Alle Modelle haben eine CR400 Kupplungsmuffe mit Staubkappe.
Alle Zylinder entsprechen ASME B-30.1 normen
Die Enerpac RACL Leichtmetall-Zylinder sind mit gehärteten und gerillten Drückstücken versehen. Alternativ lassen sich geneigte Druckstücke hinzubestellen.
Druckstücke bieten Schutz vor Lastschäden und vermeiden Stauchverformungen des Zylinderkolbens.
Bewegliche Drückstücke gewährleisten einen besseren Kontakt mit der zu hebenden Last, sollte diese angewinkelt zum Hydraulikzylinder stehen.
|
CATG-100 Bewegliches Druckstück Zum Einschrauben |
|
Die Aluminiumzylinder mit Sicherungsmutter RACL sind zum Schutz mit einer Stahlgrundplatte ausgestattet. Diese verhindert ein punktuelles Eindrücken bei unebenen Untergründen. Die Stahlgrundplatte darf nicht entfernt werden.
Zur Vervollständigung des Systems sollten nur Enerpac Hydraulikschläuche verwendet werden.

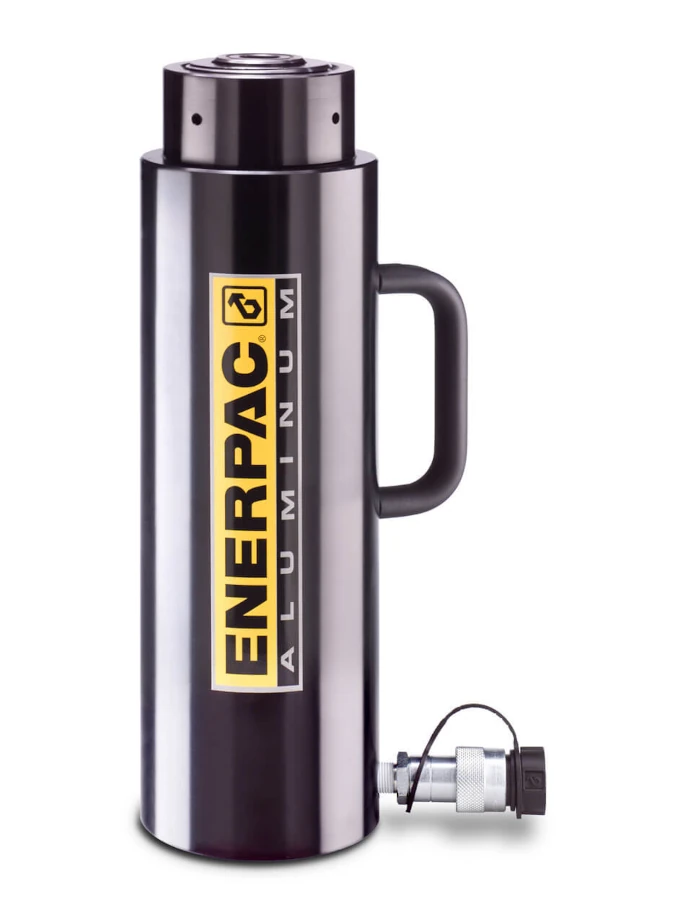

Alu-Zyl. m. Stellmutter RACL 150 t
| Bauhöhe eingefahren A | 523 | mm |
| Bauhöhe ausgefahren B | 773 | mm |
| Außen-Ø D | 230 | mm |
| Innen--Ø E | 170 | mm |
| Kolbenstang--Ø (Gewinde) F | Tr 140 x 6 | mm |
| Ölanschlußhöhe H | 51 | mm |
| Druckstück Außen--Ø J | 113 | mm |
| Druckstücküberstand K | 34 | mm |
| Höhe Sicherungsmutter S | 80 | mm |
