GEDORE Drehmomentschrauber TT 1/4 Zoll

Der GEDORE Drehmomentschrauber TT 1/4 Zoll ist ein anzeigender Drehmoment-Prüfschrauber mit Doppelskala zur kontrollierten Drehmomentübertragung in sensiblen Schraubprozessen. Er ist für den Einsatz im Bereich 10 - 500 cNm bzw. 0.1 - 5.0 Nm ausgelegt und unterstützt den kontrollierten Rechts- und Linksanzug.

Die Aufnahme ist als 1/4" Innensechskantaufnahme für 1/4" Bits nach DIN 3126 - C 6.3 ausgeführt; mit dem vorgesehenen Adapter ist die Nutzung auch mit 1/4" Steckschlüsseleinsätzen nach DIN 3124 möglich. Zur Prozesskontrolle verfügt das System über eine Schleppzeiger-Funktion in beide Arbeitsrichtungen und ist zur Arretierung von Maximalwerten ausgelegt.

Die Anzeigegenauigkeit ist mit +/- 6 % Toleranz vom angezeigten Wert angegeben und die Ausführung ist nach DIN EN ISO 6789 beschrieben (rückführbar auf Nationale Normale). Zusätzlich wird EPA-Konformität (Electrostatic Protected Area) für den Einsatz in elektrostatisch sensiblen Anwendungen angegeben.

Einsatzbereiche

• Prüf- und Montagearbeiten im Drehmomentbereich 0.1 - 5.0 Nm.
• Elektrik- und Elektronikindustrie sowie elektrostatisch sensible Bereiche (EPA).
• Apparatebau, instrumentenbezogene Fertigung und allgemeine industrielle Fertigung.
• Qualitätskontrolle und Dokumentation/Überprüfung von Drehmomentwerten über Maximalwertanzeige.

Unterschiede der Varianten

Es sind 4 Modelle verfügbar; die Varianten unterscheiden sich über den Messbereich (von 0.1 - 0.5 Nm bis 1.0 - 5.0 Nm). Für die Modelle 758-25 und 758-50 ist ein zusätzlicher Quergriff für leichteres Arbeiten angegeben.

Sicherheitsaspekte & Normen

Für definierte Schraubverbindungen unterstützt die Kombination aus Doppelskala, Maximalwertanzeige und definierter Anzeigegenauigkeit die prozesssichere Kontrolle, um Über- und Unteranzug zu vermeiden. Die Norm- und Zertifikatsangaben dienen dabei der Einordnung von Messgenauigkeit und Rückführbarkeit im Sinne der Qualitätssicherung.

• DIN EN ISO 6789: Zertifikat/Normbezug, angegeben mit maximaler Abweichung +/- 6 % bzw. Toleranz vom angezeigten Wert.
• DIN 3126 - C 6.3: Aufnahme für 1/4" Bits.
• DIN 3124: Nutzung mit 1/4" Steckschlüsseleinsätzen (mit Adapter).
• EPA (Electrostatic Protected Area) konform: für den Gebrauch in elektrostatisch sensiblen Anwendungen (angegeben).

Technische Daten

Bedienhinweise (praxisnah)

• Passenden 1/4" Bit nach DIN 3126 - C 6.3 einsetzen; für Steckschlüsseleinsätze den vorgesehenen Adapter verwenden (DIN 3124).
• Beim Anziehen in Rechts- und Linkslauf den angezeigten Wert kontrollieren; die Schleppzeiger-Funktion unterstützt das Ablesen/Arretieren von Maximalwerten.
• In EPA-Bereichen die betrieblichen ESD-Vorgaben einhalten; die Ausführung ist als EPA-konform beschrieben.

Lieferumfang

• Drehmoment-Prüfschrauber Typ 758
• 1/4" Adapter-Antriebstück (No. 757-20)
• Zusätzlicher Quergriff bei Modellen 758-25 / 758-50
• Prüfzertifikat nach DIN EN ISO 6789
• Lieferung in stabiler Kartonage

Passende Artikel/Zubehör

• Bit-Steckschlüsselbox 1/4" (GEDORE): Steckschlüsseleinsätze im passenden Systemformat für Montage- und Prüfaufgaben.
• Steckschlüsseleinsätze 1/4" (GEDORE): kompatible Einsätze nach DIN 3124 für den Einsatz mit Adapter.
• Bitsätze 1/4" (GedoreRed): praxisnahe Ergänzung für wechselnde Schraubprofile.
• Elektronisches Prüfgerät (GEDORE): zur Überprüfung und Einstellung von Drehmomentwerkzeugen im Prüfprozess.

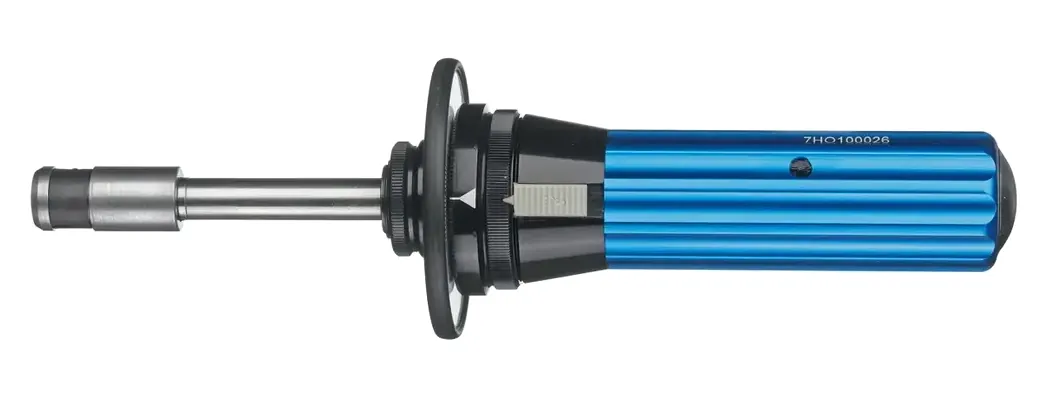

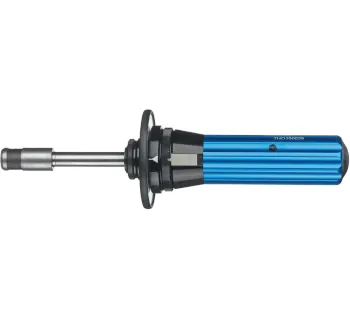

Produktabbildung

Abbildung zur schnellen Identifikation des Drehmoment-Prüfschraubers mit Skalenanzeige und Bauform.
