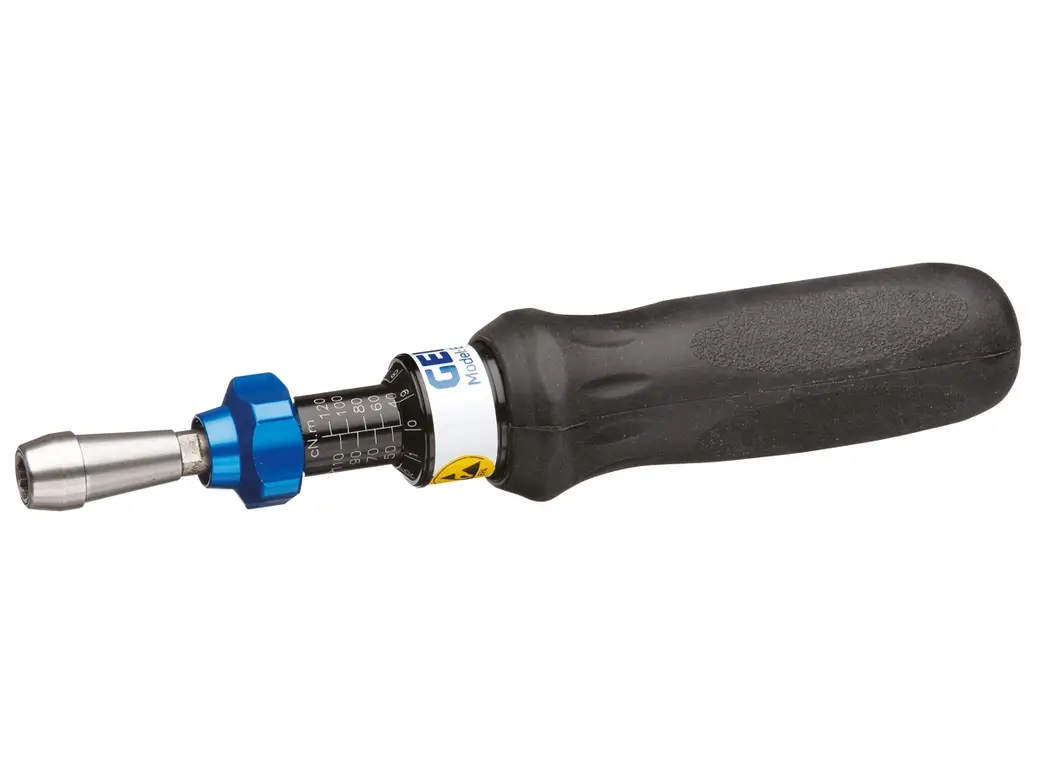

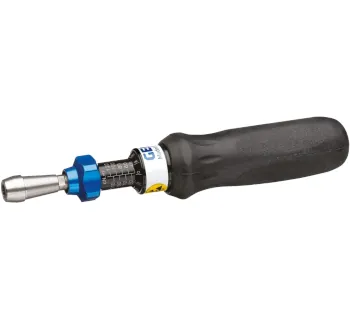

GEDORE Drehmomentschrauber QSN 1/4 Zoll

Der Drehmomentschrauber QSN 1/4 Zoll von GEDORE ist ein verstellbarer Präzisions-Drehmomentschrauber mit Mikrometerskala für den kontrollierten Schraubenanzug im Bereich von 0.08–9.00 Nm.

Die Rutschkupplung mit Präzisions-Umlauf-Kugelkupplung löst bei Erreichen des eingestellten Drehmoments spürbar aus und verhindert ein Überziehen der Schraube, sowohl beim Rechts- als auch Linksanzug.

Mit 1/4" Innensechskantaufnahme für Bits nach DIN 3126 – C 6.3 und optionalem 1/4" Adapter für Steckschlüsseleinsätze nach DIN 3124 ist der QSN 1/4 Zoll in Elektrik-, Elektronik-, Apparatebau- und Industrieanwendungen universell einsetzbar.

Aufbau und Funktionsprinzip

• Verstellbarer Drehmomentschrauber mit Skala und Mikrometer-Skalenteilung von 1 cNm bzw. 0.1 Nm für fein abgestufte Drehmomenteinstellung.
• Rutschkupplung mit Präzisions-Umlauf-Kugelkupplung – der Mechanismus gleitet bei Erreichen des eingestellten Wertes deutlich spürbar durch und kehrt anschließend automatisch in die Ausgangsposition zurück.
• Auslösegenauigkeit von typ. ±6 % des eingestellten Skalenwertes nach DIN EN ISO 6789, Typ II, Klasse D, mit Prüfzertifikat im Lieferumfang.
• 1/4" Innensechskantaufnahme (6.3 mm) zur Betätigung von 1/4" Bits nach DIN 3126 – C 6.3; mit mitgeliefertem Adapter auch für 1/4" Steckschlüsseleinsätze nach DIN 3124 geeignet.
• Rechts- und Linksanzug durch beidseitig wirksame Kupplung – gleichermaßen geeignet für metrische und zöllige Verschraubungen.
• Verstellsichere Wert-Arretierung mittels "Positiv-Lock"-System, das den eingestellten Drehmomentwert automatisch fixiert und unbeabsichtigtes Verstellen verhindert.
• EPA-konforme Ausführung (Electrostatic Protected Area) für den Einsatz in ESD-sensiblen Bereichen der Elektronikfertigung und Qualitätssicherung.
• Ergonomischer 2-Komponenten-Griff (modellabhängig QSN FH mit zusätzlichem Quergriff) für wiederholgenaue Verschraubungen mit geringer Ermüdung.

Technische Daten – Drehmomentschrauber QSN 1/4 Zoll

Die QSN 1/4 Zoll Drehmomentschrauber decken je nach Modell einen Bereich von 0.08–9.00 Nm ab, mit Mikrometerskala und ±6 % Auslösegenauigkeit nach DIN EN ISO 6789.

Vorteile des Drehmomentschraubers QSN 1/4 Zoll

• Exakte Drehmomentbegrenzung dank präziser Rutschkupplung – ein Überziehen der Schraube ist konstruktiv ausgeschlossen.
• Hohe Wiederholgenauigkeit mit ±6 % Toleranz des eingestellten Wertes, ideal für Serienverschraubungen und Qualitätskontrolle.
• Flexibler Einsatzbereich durch vier Modelle von 0.08–9.00 Nm und 1/4" Bitaufnahme nach DIN 3126 – C 6.3.
• EPA-konforme Ausführung ermöglicht sicheren Einsatz in ESD-geschützten Bereichen der Elektronikfertigung.
• Verstellsichere Arretierung über das "Positiv-Lock"-System schützt vor unbeabsichtigter Veränderung des eingestellten Drehmoments.
• Lieferumfang mit Prüfzertifikat nach DIN EN ISO 6789 und Adapter 1/4" erleichtert die Dokumentation in qualitätskritischen Anwendungen.

Typische Anwendungen

• Elektrik- und Elektronikindustrie für präzise Verschraubung von Klemmen, Leiterplatten- und Gehäuseschrauben im EPA-Bereich.
• Apparatebau und Feinmechanik, z.B. bei Messgeräten, Sensoren, Ventilen und feinmechanischen Baugruppen.
• Industrie- und Serienfertigung sowie Qualitätskontrolle, in denen dokumentierbare, reproduzierbare Drehmomente im Bereich 0.08–9.00 Nm gefordert sind.
