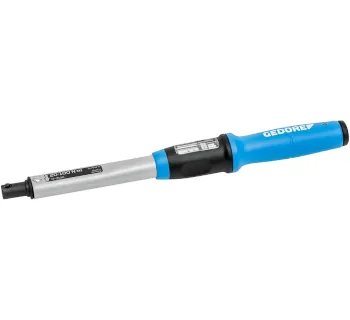

GEDORE Drehmomentschlüssel TORCOFIX Z

Der GEDORE TORCOFIX Z (TF-Z) ist ein auslösender Drehmomentschlüssel für Aufsteckwerkzeuge mit Zapfenaufnahme und dient dem kontrollierten Anziehen von Schraubverbindungen im eingestellten Drehmomentbereich. Je nach Ausführung ist die Zapfenaufnahme als Ø 16 mm oder Ø 22 mm ausgeführt, um passende Aufsteckwerkzeuge (z. B. Maul- oder Ringaufsätze im jeweiligen System) aufzunehmen.

Laut Herstellerangabe unterstützt der TORCOFIX Z den Rechts- und Linksanzug, arbeitet mit Kurzwegauslösung und ist mit Stiftsicherung (Locking Pin) zur Sicherung des Aufsteckwerkzeugs ausgeführt. Als Prüf- und Qualitätsnachweis ist ein Prüfzertifikat nach DIN EN ISO 6789-2:2017 genannt; die Genauigkeit ist mit ± 3 % angegeben (jeweils laut Herstellerangabe).

Einsatzbereiche (praxisnah)

Der TORCOFIX Z wird überall dort eingesetzt, wo ein definierter Drehmomentanzug über ein Aufstecksystem erforderlich ist und Schraubstellen mit wechselnden Greifformen (z. B. Ring/Maul) effizient abgedeckt werden sollen.

• Maschinen- und Anlagenbau: Montage und Wartung drehmomentkritischer Verbindungen mit Aufsteckaufsätzen
• Industrie-Montage und Serienmontage: reproduzierbarer Anzug bei wiederkehrenden Schraubfällen
• Service und Instandhaltung: wechselnde Schraubstellen, schnelle Anpassung über Aufsteckwerkzeuge
• Fahrzeugtechnik und Nutzfahrzeuge: kontrollierter Anzug bei begrenztem Bauraum (Aufstecklösungen)
• Energie und Versorgung: Wartungsarbeiten mit dokumentationsfähigem Drehmomentanzug

Unterschiede der Varianten

Die Varianten unterscheiden sich über die Zapfenaufnahme (Ø 16 mm oder Ø 22 mm) sowie den jeweiligen Drehmomentbereich (min./max. in N·m).

Produktabbildung

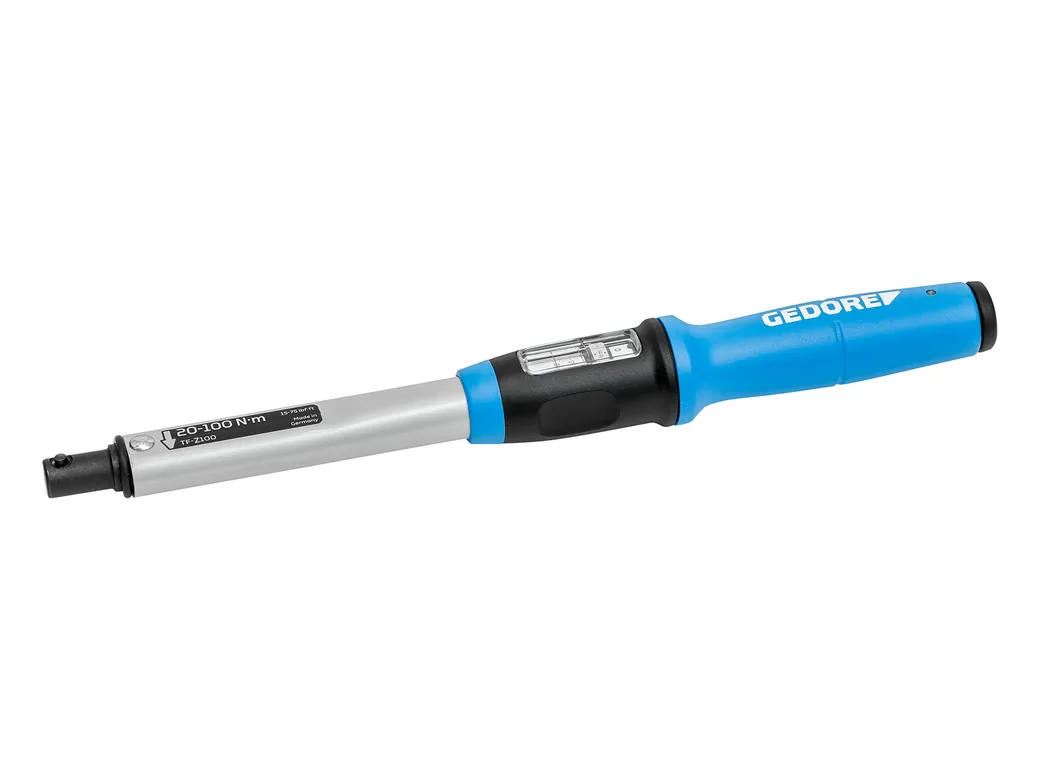

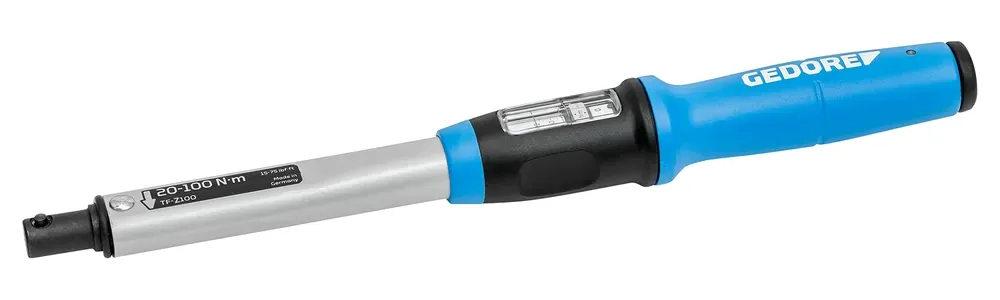

Beispielabbildung zur schnellen Erkennung der Bauform (Drehmomentschlüssel TORCOFIX Z).

Sicherheitsaspekte & Normen

Der TORCOFIX Z ist für den Systembetrieb mit Aufsteckwerkzeugen ausgelegt; für die sichere Anwendung ist die korrekte Verbindung zwischen Zapfen und Aufsatz entscheidend. Als sicherheitsrelevantes Merkmal ist eine Stiftsicherung (Locking Pin) genannt, die den Aufsatz gegen unbeabsichtigtes Lösen sichern soll (laut Herstellerangabe).

• DIN EN ISO 6789-2:2017: als Prüfzertifikat genannt (laut Herstellerangabe)
• Genauigkeit: ± 3 % genannt (laut Herstellerangabe)
• Rechts-/Linksanzug: Anwendung in beiden Anzugsrichtungen genannt (laut Herstellerangabe)
• Stiftsicherung: vor dem Einsatz Sitz der Sicherung prüfen und Aufsatz vollständig verriegeln

Montagehinweise (Systembetrieb)

• Aufsteckwerkzeug montieren: Aufsatz vollständig auf die Zapfenaufnahme aufsetzen und die Stiftsicherung sicher einrasten
• Geradliniger Kraftangriff: Verkanten vermeiden; Aufsatz sauber auf dem Schraubenkopf führen
• Entlasten vor dem Abnehmen: nach dem Anzug/Losdrehen Werkzeug entlasten und erst dann Aufsatz lösen
• Kompatibilität: Aufsätze passend zur Zapfenaufnahme (Ø 16 mm bzw. Ø 22 mm) wählen

Passende Artikel/Zubehör (praxisrelevant)

Für den Aufbau einer vollständigen Systemlösung werden zum TORCOFIX Z passende Aufsteckwerkzeuge und systemzugehöriges Zubehör kombiniert – jeweils passend zur Zapfenaufnahme (16Z bzw. 22Z).

• Aufsteckmaulschlüssel 16 Z und Aufsteckringschlüssel 16 Z für Zapfenaufnahme Ø 16 mm
• Aufsteckringschlüssel offen 16 Z für eingeschränkte Ansetzbarkeit eines geschlossenen Rings
• Zubehör 16Z als Systemergänzung
• Aufsteckmaulschlüssel 22 Z und Aufsteckringschlüssel 22 Z für Zapfenaufnahme Ø 22 mm
• Zubehör 22Z als Systemergänzung
• DREMOMETER Z als weitere Drehmomentschlüssel-Familie für Aufsteckwerkzeuge (je nach Systemanforderung)
