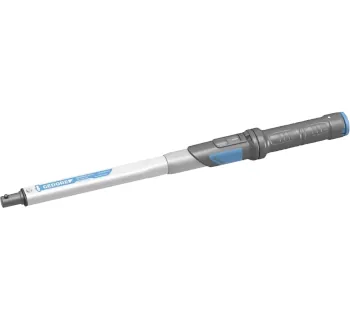

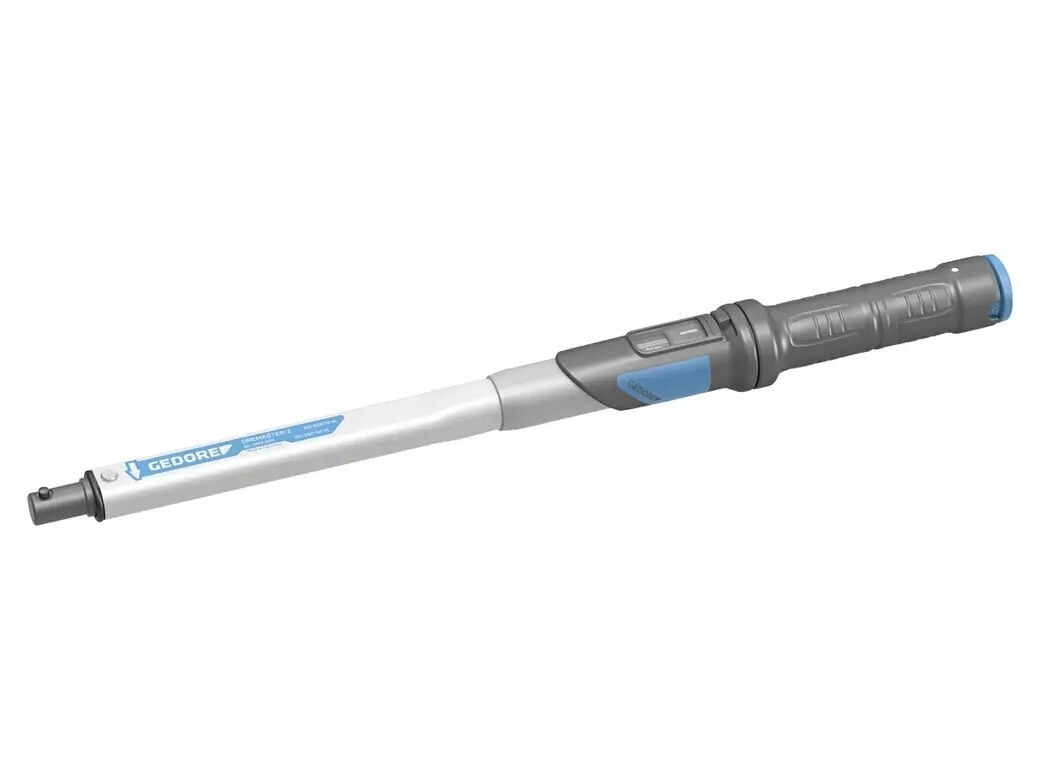

GEDORE Drehmomentschlüssel DREMASTER DMZ

Der DREMASTER DMZ ist ein auslösender, einstellbarer Rohr-Drehmomentschlüssel mit Zapfenaufnahme (für Aufsteckwerkzeuge), ausgelegt für den kontrollierten Schraubenanzug in Industrie und Handwerk. Er deckt – je nach Variante – typische Montageaufgaben von präzisen Verschraubungen bis hin zu höherem Anzugsdrehmoment ab und gibt beim Erreichen des eingestellten Werts ein hör- und spürbares Auslösesignal ab.

Die Baureihe ist für Rechts- und Linksanzug vorgesehen und kombiniert eine Nm-Hauptskala mit einer lbf·ft-Nebenskala, um das Risiko von Ablesefehlern beim Einstellen zu reduzieren. Für die Feinjustage stehen Mikrometerskalen (Vernier) zur Verfügung; die Verstellung ist als gesichertes Einstell-/Justiersystem ausgeführt.

Produktbeschreibung im Einsatz

In der Praxis wird der DREMASTER DMZ überall dort eingesetzt, wo definierte Anzugsmomente reproduzierbar erreicht werden müssen – z. B. bei wiederkehrenden Montage- und Serienmontage-Prozessen, in der Produktion sowie bei Wartung und Instandsetzung. Durch die Zapfenaufnahme lässt sich der Schlüssel mit passenden Aufsteckwerkzeugen (z. B. Maul-/Ringschlüsselaufsätze oder Ratschen-/Stecksysteme) kombinieren, sodass auch beengte Einbausituationen oder schwer zugängliche Verschraubungen adressiert werden können.

Wichtig für die Messgenauigkeit ist die Verwendung von Aufsteckwerkzeugen mit standardisiertem Stichmaß. Für die Baureihe sind 32.0 mm (bei Zapfenaufnahme 16 mm) bzw. 56.0 mm (bei Zapfenaufnahme 22 mm) als Arbeits-/Kalibrierstichmaß angegeben; bei abweichenden Stichmaßen können Wertverschiebungen entstehen.

Einsatzbereiche

• Maschinen- und Anlagenbau: kontrollierter Schraubenanzug an Baugruppen mit definierter Vorspannkraft.
• Instandhaltung & Service: reproduzierbarer Anzug bei Austausch-/Reparaturarbeiten, z. B. Flanschverbindungen oder Halterungen (werkzeugabhängig).
• Serienmontage: wiederkehrende Verschraubungen mit dokumentierbarer, wiederholgenauer Einstellung.
• Produktion: Prozesssicherheit bei qualitätskritischen Anzugsvorgaben.

Unterschiede der Varianten

Die Varianten unterscheiden sich hauptsächlich durch den Drehmomentbereich und die Zapfenaufnahme (Receptacle width). Niedrigere Bereiche sind mit 16 mm Zapfenaufnahme ausgeführt, höhere Bereiche mit 22 mm Zapfenaufnahme. Dadurch wird die Kompatibilität zu den jeweiligen Aufsteckwerkzeug-Serien und das passende Stichmaß (32.0 mm bzw. 56.0 mm) sichergestellt.

Produktabbildung

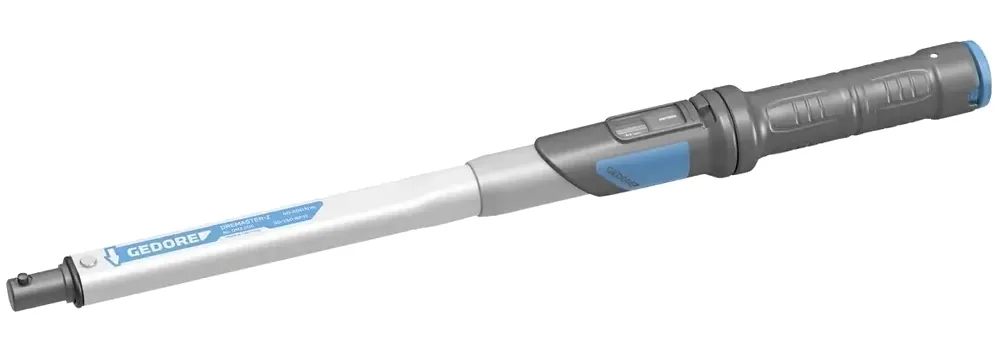

Beispielabbildung zur schnellen Erkennung der Bauform (Drehmomentschlüssel DREMASTER DMZ).

Sicherheitsaspekte & Normen

Die Baureihe ist gemäß DIN EN ISO 6789-2:2017 als Type II, Class A klassifiziert und wird mit einem rückführbaren Prüfzertifikat angegeben. Die Kalibrierung ist auf eine maximal zulässige Abweichung von ± 3 % bezogen und liegt damit innerhalb der in der Norm beschriebenen Anforderungen.

Für einen normgerechten, verlässlichen Einsatz gilt: Der Schlüssel sollte ausschließlich mit Aufsteckwerkzeugen verwendet werden, die über standardisierte Tiefen-/Stichmaß-Vorgaben verfügen. Bei abweichenden Geometrien oder Sonderwerkzeugen können Messabweichungen entstehen. Zusätzlich ist eine Ball safety device (Kugelsicherung) als Sicherheitsmerkmal angegeben, um die Verbindung zwischen Zapfen und Aufsteckwerkzeug gegen unbeabsichtigtes Lösen zu sichern.

Passende Artikel/Zubehör

• Aufsteckwerkzeuge passend zur Zapfenaufnahme: Maul-/Ringaufsätze und Umschaltknarren (je nach benötigtem Stichmaß und Aufnahme 16 mm oder 22 mm).
• Steckschlüsseleinsätze in Kombination mit passenden Aufsteck-/Ratschenlösungen.
• Kalibrier- & Prüfdienst: regelmäßige Prüfung/Rekalibrierung entsprechend interner QS-Vorgaben und Normanforderungen.
