Druckkraft | 5 t |
Hub | 17 mm |
Bauhöhe eingefahren | 45 mm |
Betriebsdruck max. | 700 bar |
Ölvolumen max. | 21 cm³ |
Zylinderaußendurchmesser | 83 x 56 mm |
Gewicht ca. | 1.8 kg |

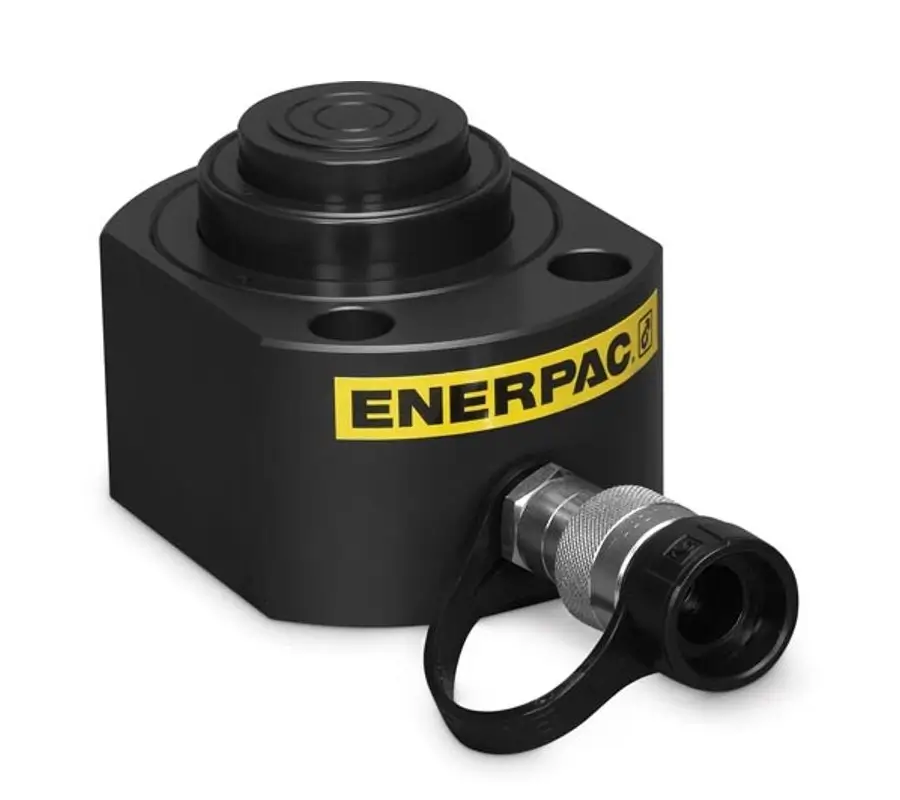

Artikel-Nr.: | ENE-RLT40 |
Artikel-Nr. | ENE-RLT40 | ||
Kapazitätsklasse | 5 | t | |
Maximale Zylinderkraft Druck | 43 | kN | |

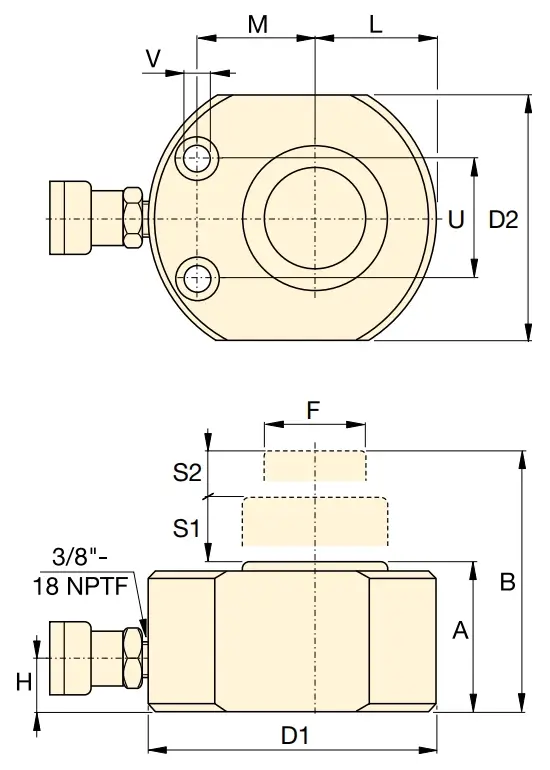

Bauhöhe eingefahren | A | 45 | mm |
Bauhöhe ausgefahren | B | 62 | mm |
Abmessungen | D1 | 83 | mm |
Abmessungen | D2 | 56 | mm |
Kolbenstangen-Ø | F | 25 | mm |
Ölanschlusshöhe | H | 20 | mm |
Kolbenmitte bis Außen-Ø | L | 29 | mm |
Kolbenmitte bis Bohrung | M | 33 | mm |
Hub 1. Stufe | S1 | 11 | mm |
Hub 2. Stufe | S2 | 6 | mm |
Montagebohrungen Abstand | U | 37 | mm |
Montagebohrung-Ø | V | 6.5 | mm |
