| Druckkraft | 5 t |
| Hub | 76 mm |
| Bauhöhe eingefahren | 165 mm |
| Betriebsdruck max. | 700 bar |
| Ölvolumen max. | 50 cm³ |
| Wirksame Kolbenfläche | 6.5 cm² |
| Zylinderaußendurchmesser | 38 mm |
| Gewicht ca. | 1.5 kg |
| Artikel-Nr.: | ENE-RC53 |

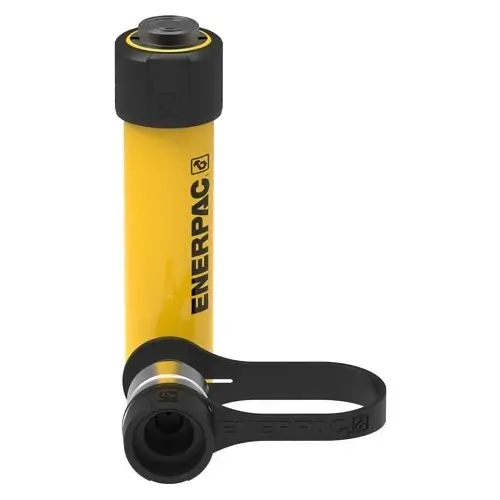

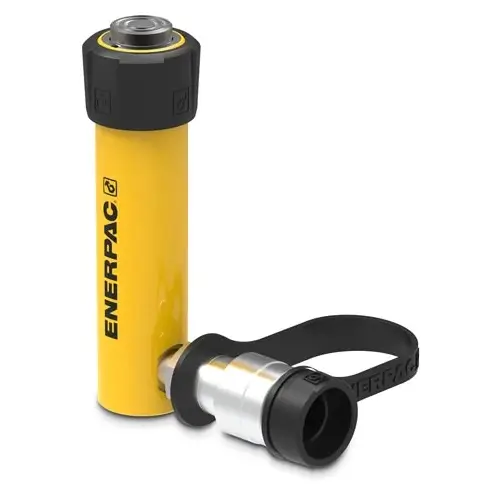

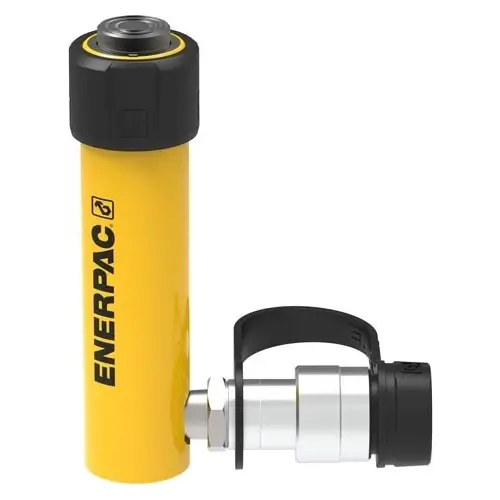

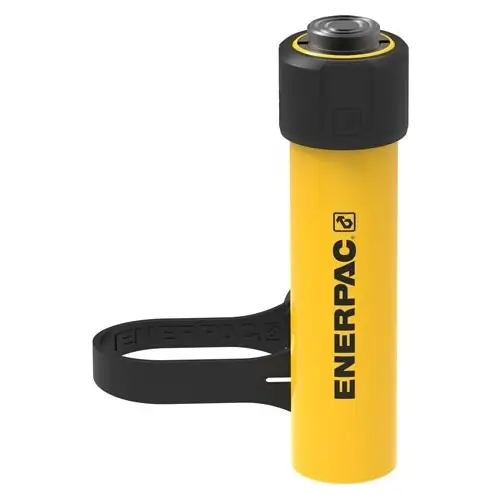

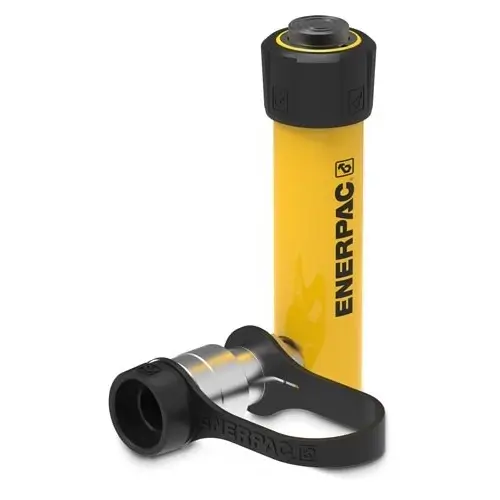

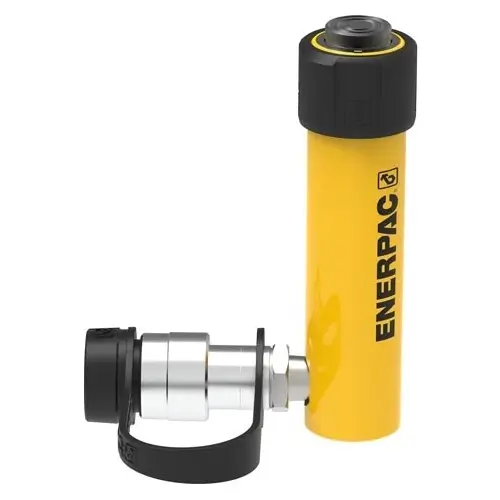

Enerpac Hydraulikzylinder sind in über 100 verschiedenen Ausführungen lieferbar. Welcher Art die Anwendung auch sein mag - Heben, Schieben, Ziehen, Halten, Biegen usw. und welche Größe, Leistung, Hublänge oder Modellart Sie benötigen – einfach- oder doppeltwirkend, mit Voll-, Hohlkolben oder Spreiz-zylinder – es gibt einen Enerpac Zylinder für jeden Zweck. Enerpac Hubzylinder entsprechen ASME B30.1 (mit Ausnahme der Zylinder der BRD-Serie).
|
A-53F Flaches Druckstück Zum Einstecken |
|
|
A-53G Gerilltes Druckstück Zum Einstecken |
|
|
RB-5 Flanschbefestigung Abmessung A = 1 1/2"-16UN |
|
|
|
AW-51 Flanschbefestigung Abmessung A = 1 1/2"-16UN |
|
|
REB-5 Fuss Einhängeösen Abmessung A = 44 mm |
|
|
REP-5 Kolben Einhängeösen Abmessung A = 28 mm |
|
| Bauhöhe eingefahren A (mm) | 165 |
| Bauhöhe ausgefahren B (mm) | 244 |
| Außendurchmesser D (mm) | 38 |
| Innendurchmesser E (mm) | 28.6 |
| Kolbenstangen durchmesser F (mm) | 25.4 |
| Ölanschlusshöhe H (mm) | 19 |
| Druckstückdurchmesser J (mm) | 25 |
| Druckstücküberstand K1 (mm) | 6 |
| Plunger Innengewinde O (Zoll) | 3/4"-16 |
| Kolbengewindetiefe P (mm) | 14 |
| Bodenbefestigungsbohrungen LochkreisØ U (mm) | 25 |
| Bodenbefestigungsbohrungen Gewind V | 1/4"-20 UN |
| Befestigungsgewinde W (mm) | 1 1/2"-16 UN |
| Kragenfaden W (Zoll) | 1 1/2"-16 UN |
| Befestigungsgewindelänge X (mm) | 28 |
| Bodenbefestigungsbohrungen Gewindetiefe Z (mm) | 14 |
