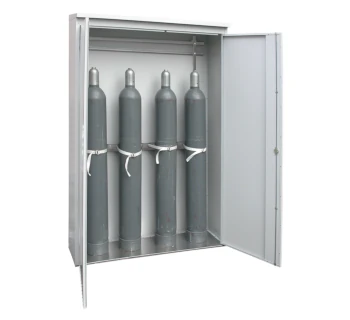

LaCont Zellen mit Komplettausstattung TRG

Die LaCont TRG-Zellen dienen zur Lagerung von Druckgasflaschen nach TRGS 510 und bieten modellabhängig Platz für bis zu 2, 3 oder 4 Gasflaschen mit jeweils 50 Liter Flaschenvolumen. Vorbereitete Rohrdurchführungen und höhenverstellbare Montageschienen ermöglichen zudem den Aufbau einer Gasversorgung mit fest installierten Armaturen.

Der verzinkte, pulverbeschichtete Stahlblechkorpus bietet hohen Korrosionsschutz. Ein Edelstahlboden vermindert Schlagschäden beim Einstellen der Flaschen; abschließbare Türen schützen vor unbefugtem Zugriff.

Lüftungsöffnungen in den Türen und unter dem Dachüberstand ermöglichen die Be- und Entlüftung. Für eine bauseitige technische Entlüftung ist ein Anschluss DN 80 in der Schrankdecke vorbereitet. Die Innenaufstellung ist laut Hersteller abhängig von der definierten Brandlast und den Anforderungen am Aufstellort.

Einsatzbereiche

• Industrie und Fertigung: Geordnete Bereitstellung von Druckgasflaschen für betriebliche Gasversorgungen.
• Werkstätten und Instandhaltung: Abschließbare Unterbringung von Flaschen und Gasarmaturen.
• Laborversorgung: Zentraler Flaschenstandort zur Versorgung von Arbeitsplätzen über Rohrleitungen; Aufstellung unter Berücksichtigung der TRGS 526.
• Außenlager: Geschützte Unterbringung von Druckgasflaschen außerhalb von Gebäuden.

Technische Ausstattung

Variantenvergleich

Die folgenden Artikelnummern gelten für die Ausführungen mit Stahlblechtüren in RAL 7035. Die Varianten unterscheiden sich in Flaschenkapazität, Türanordnung, Rohrdurchführungen und Gewicht.

Komplettausstattung und Montagevorbereitung

• Armaturenmontage: Zwei senkrechte und zwei höhenverstellbare waagerechte C-Schienen gehören zur Komplettausstattung. Die verstellbaren Schienen ermöglichen die Anpassung der Montagehöhe.
• Flaschensicherung: Ein Flaschenhalter mit Spanngurten für 50-Liter-Druckgasflaschen ist enthalten.
• Rohranschlüsse: Vorbereitete Deckenbohrungen mit Blindstopfen stehen für die Rohrführung zur Verfügung.
• Abluftanschluss: Die technische Entlüftung wird bauseits an der vorbereiteten Anschlussstelle DN 80 angeschlossen und entsprechend Gasart und Aufstellbedingungen ausgelegt.

Sicherheitsaspekte und Regelwerk

TRGS 510 regelt die Lagerung von Gefahrstoffen in ortsbeweglichen Behältern. Die notwendigen Maßnahmen richten sich nach Gasart, Lagermenge und Aufstellort; hierzu gehören Flaschensicherung, Ventilschutz, Lüftung und Brandschutz.

Der Hersteller nennt Lagerung und Betrieb auch ohne Einhaltung der Schutzbereiche nach TRGS 510. Die Übertragbarkeit dieser Angabe auf den konkreten Einsatz ist anhand der Gefährdungsbeurteilung zu prüfen: Für entzündbare und akut toxische Gase fordert die TRGS 510 die Festlegung von Gefahrenbereichen.

Für die Innenaufstellung verweist LaCont auf die definierte Brandlast sowie TRGS 510, DGUV-Regelwerk und TRGS 526. Letztere betrifft Laboratorien: Druckgasflaschen sind grundsätzlich außerhalb des Labors sicher aufzustellen; bei einer Aufstellung im Labor sind besondere Schutzmaßnahmen zu berücksichtigen.

Die ASR A1.3 betrifft die Sicherheits- und Gesundheitsschutzkennzeichnung in Arbeitsstätten. Das angegebene Warnsymbol kennzeichnet die Gefährdung durch die gelagerten Druckgasflaschen.

Passende Artikel/Zubehör

Die durchgehenden Einhängeböden bestehen aus Stahlblech mit Pulverbeschichtung in RAL 7035 – lichtgrau und sind optionales Zubehör.
