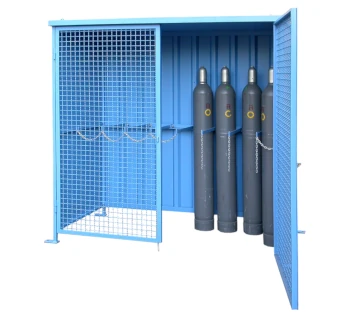

LaCont Gasflaschenschränke FCG
Die LaCont Gasflaschenschränke FCG sind für die Außenlagerung von Druckgasflaschen nach TRGS 510 ausgelegt und bieten modellabhängig Platz für 6 bis 32 Einzelflaschen mit 220 mm Durchmesser; die Modelle FCG 15.13 und FCG 30.13 nehmen alternativ Flaschenpaletten auf. Die geschweißte Profilstahlkonstruktion mit verzinkten und beschichteten Verkleidungen, Gittertüren sowie ausklappbaren Fachteilern mit Kettensicherung ermöglicht eine geordnete und standsichere Flaschenlagerung.
- Bedarfsgerechte Kapazitäten: Varianten für Einzelflaschen und Flaschenpaletten.
- Robuste Konstruktion: Geschweißter Profilstahlrahmen.
- Korrosionsgeschützte Verkleidung: Verzinkte und lackierte Seitenwände und Dachbleche sowie beschichtete Trapezblechrückwand.
- Flaschensicherung: Ausklappbare Kragarmfachteiler mit Sicherungsketten.
- Passende Zugänge: Flügel- oder Doppelflügeltüren je nach Modell.
Die LaCont Gasflaschenschränke FCG sind für die Außenlagerung von Druckgasflaschen nach TRGS 510 ausgelegt und bieten modellabhängig Platz für 6 bis 32 Einzelflaschen mit 220 mm Durchmesser; die Modelle FCG 15.13 und FCG 30.13 nehmen alternativ Flaschenpaletten auf. Die geschweißte Profilstahlkonstruktion mit verzinkten und beschichteten Verkleidungen, Gittertüren sowie ausklappbaren Fachteilern mit Kettensicherung ermöglicht eine geordnete und standsichere Flaschenlagerung.
- Bedarfsgerechte Kapazitäten: Varianten für Einzelflaschen und Flaschenpaletten.
- Robuste Konstruktion: Geschweißter Profilstahlrahmen.
- Korrosionsgeschützte Verkleidung: Verzinkte und lackierte Seitenwände und Dachbleche sowie beschichtete Trapezblechrückwand.
- Flaschensicherung: Ausklappbare Kragarmfachteiler mit Sicherungsketten.
- Passende Zugänge: Flügel- oder Doppelflügeltüren je nach Modell.
Informationen: Gasflaschenschränke FCG
Die LaCont Gasflaschenschränke FCG sind für die Außenlagerung von Druckgasflaschen konzipiert und erfüllen laut Hersteller die Anforderungen an ein Freilager nach TRGS 510. Die Baureihe umfasst Schränke für Einzelflaschen sowie größere Ausführungen für Flaschenpaletten und Einzelflaschen.
Eine geschweißte Profilstahlkonstruktion bildet den Rahmen. Verzinkte und lackierte Stahlbleche an Seitenwänden und Dach sowie eine verzinkte, beschichtete Trapezblechrückwand schützen den Lagerbereich; die Front besitzt Gittertüren.
Ausklappbare Kragarmfachteiler mit Kettensicherung ermöglichen die Unterteilung des Flaschenbestands und die Sicherung gegen Umfallen. Die Anlagen werden komplett montiert angeliefert und verfügen serienmäßig über Kranösen.
Einsatzbereiche
- Industrie und Fertigung: Zentrale Außenlager für Betriebs- und Reserveflaschen.
- Schweißbetriebe und Metallverarbeitung: Geordnete Bereitstellung von Druckgasflaschen.
- Werkstätten und Instandhaltung: Flaschenlagerung außerhalb der Arbeitsräume.
- Lager und Logistik: Aufnahme von Einzelflaschen oder Flaschenpaletten in entsprechend ausgelegten Varianten.
Technische Ausstattung
| Merkmal | Ausführung |
|---|---|
| Marke | LaCont |
| Baureihen | FCG Gasflaschenschränke und FCG-E Gasflaschencontainer |
| Aufstellbereich | Außenaufstellung |
| Rahmen | Geschweißte Profilstahlkonstruktion |
| Seitenwände und Dach | Verzinkte und lackierte Stahlbleche |
| Rückwand | Verzinktes und beschichtetes Trapezblech |
| Front | Gittertüren; Türanordnung abhängig vom Modell |
| Flaschensicherung | Ausklappbare Kragarmfachteiler mit Kettensicherung |
| Kranhandling | Kranösen serienmäßig |
| Bodenausführung | Varianten mit oder ohne Bodengruppe |
| Anlieferung | Komplett montiert |
| Kapazitätsbezug | Einzelflaschenkapazitäten gelten für Gasflaschen mit 220 mm Durchmesser |
FCG-Schrankvarianten für Einzelflaschen
Die kleineren Modelle besitzen eine Flügeltür DIN rechts, die größeren eine Doppelflügeltür. Jede Ausführung ist mit oder ohne Bodengruppe erhältlich.
| Modell | Flaschen Ø 220 mm | Türen | Kataloggewicht | Artikelnummer ohne Bodengruppe | Artikelnummer mit Bodengruppe |
|---|---|---|---|---|---|
| FCG 6.08 | 6 | Flügeltür, DIN rechts | 155 kg | C27-3101-B | C27-3131-B |
| FCG 8.11 | 8 | Flügeltür, DIN rechts | 170 kg | C27-3102-B | C27-3132-B |
| FCG 12.11 | 12 | Flügeltür, DIN rechts | 180 kg | C27-3103-B | C27-3133-B |
| FCG 16.21 | 16 | Doppelflügeltür | 235 kg | C27-3104-B | C27-3134-B |
| FCG 24.21 | 24 | Doppelflügeltür | 245 kg | C27-3105-B | C27-3135-B |
| FCG 32.21 | 32 | Doppelflügeltür | 280 kg | C27-3106-B | C27-3136-B |
FCG-Schrankvarianten für Flaschenpaletten und Einzelflaschen
FCG 15.13 und FCG 30.13 sind für die Aufnahme von Flaschenpaletten oder Einzelflaschen vorgesehen. Beide Modelle besitzen Doppelflügeltüren und die technische Grundausstattung der FCG-Schrankbaureihe.
| Merkmal | FCG 15.13 | FCG 30.13 |
|---|---|---|
| Kapazität Flaschenpaletten | 1 | 2 |
| Alternative Einzelflaschenkapazität Ø 220 mm | 15 | 30 |
| Türen | Doppelflügeltür | Doppelflügeltür |
| Kataloggewicht | 225 kg | 300 kg |
| Artikelnummer ohne Bodengruppe | C27-3118-B | C27-3119-B |
| Artikelnummer mit Bodengruppe | C27-3120-B | C27-3121-B |
Ergänzende FCG-E-Container für größere Bestände
| Merkmal | FCG-E.3.48 | FCG-E.6.96 |
|---|---|---|
| Palettenbelegung mit zusätzlichen Einzelflaschen | 2 Flaschenpaletten und 4 Einzelflaschen | 4 Flaschenpaletten und 8 Einzelflaschen |
| Alternative Einzelflaschenkapazität Ø 220 mm | 48 | 96 |
| Zugang | Doppelflügeltür | Zweiteiliges Schiebetor |
| Kataloggewicht | 760 kg | 1500 kg |
| Artikelnummer ohne Bodengruppe | C27-3111-B | C27-3113-B |
| Artikelnummer mit Bodengruppe | C27-3110-B | C27-3112-B |
Bedienung, Anlieferung und Aufstellung
- Komplett montierte Anlieferung: Eine Montage des Schrankaufbaus am Einsatzort entfällt.
- Kranösen: Serienmäßige Anschlagmöglichkeiten unterstützen das Versetzen der Anlage.
- Ausklappbare Fachteilungen: Erleichtern den Zugang zum Flaschenbestand; die Ketten dienen der Flaschensicherung.
- Bodengruppe: Bei diesen Varianten kann eine passende optionale Auffahrrampe den Zugang mit einer Flaschenkarre erleichtern.
- Aufstellfläche: Flaschen auf ebenem Boden standsicher lagern und ausreichend Platz für Türen, Tor und Flaschenwechsel vorsehen.
Sicherheitsaspekte und TRGS 510
Die TRGS 510 regelt die Lagerung von Gefahrstoffen in ortsbeweglichen Behältern. Die FCG-Anlagen sind laut Hersteller als Freilager vorgesehen; Gasart, Lagermenge und Standort bestimmen die erforderlichen betrieblichen Schutzmaßnahmen.
- Flaschensicherung und Ventilschutz: Druckgasflaschen gegen Umfallen sichern und Ventile durch geeignete Schutzkappen oder Schutzkragen schützen.
- Brandschutzabstand: Soweit Abschnitt 10 der TRGS 510 anzuwenden ist, mindestens 5 m Abstand zu benachbarten Anlagen mit möglicher Brandgefährdung einhalten; eine geeignete nichtbrennbare Schutzwand kann unter den dort genannten Voraussetzungen eine Alternative sein.
- Gefahrenbereiche: Für entzündbare und akut toxische Gase anhand der Gefährdungsbeurteilung festlegen.
- Gasansammlungen: Bei Gasen schwerer als Luft und verflüssigten Gasen im möglichen Gefährdungsbereich offene Kellerzugänge, Gruben und vergleichbare Vertiefungen berücksichtigen.
- Lagerbetrieb: Im Lager keine Gase umfüllen oder Druckgasbehälter instand setzen.
Passende Artikel/Zubehör
| Artikel | Artikelnummer | Zuordnung und Nutzen |
|---|---|---|
| LaCont Auffahrrampe, verzinkt | C27-3140-B | Für FCG-Schrankvarianten mit Bodengruppe, einschließlich FCG 15.13 und FCG 30.13; erleichtert das Auffahren. |
| LaCont Auffahrrampe, verzinkt | C27-3141-B | Für FCG-E.3.48 und FCG-E.6.96 mit Bodengruppe. |
| fetra Stahlflaschenkarre Stahlrohr | Ausführungsabhängig | Transport einzelner Gasflaschen mit Kettensicherung; Flaschenaufnahme und Tragfähigkeit passend auswählen. |
Die Auffahrrampen sind optionales Zubehör und werden passend zur gewählten Bodengruppenausführung ausgewählt.
