Zellen mit Komplettausstattung TRG 700

max. Anzahl	2 (50-l-Gasflaschen)
Farbe
Boden	aus Edelstahl
Maße (LxBxH)	700 x 400 x 2050 mm
Anstrich	Pulverbeschichtet RAL 7035
Gewicht ca.	65 kg
Artikel-Nr.:	C27-3300-B

Qualitätsmerkmale

Außenkorpus aus verzinktem Stahlblech
Tür komplett aus Stahlblech
Hoher Korrosionsschutz
Abhängig von der def. Brandlast auch im Gebäude aufstellbar

1.360,13 €

( exkl. MwSt |

zzgl. Versandkosten

Lieferzeit: ca. 2 Wochen
Zwischenverkauf vorbehalten!

Anzahl	Gesamtpreis 0

Einhängeboden aus Stahlblech

über die gesamte Breite der jeweiligen Gasflaschenzelle

131,25 €

Seitlicher Einhängeboden

66,50 €

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Beschreibung: LaCont Zellen mit Komplettausstattung TRG 700

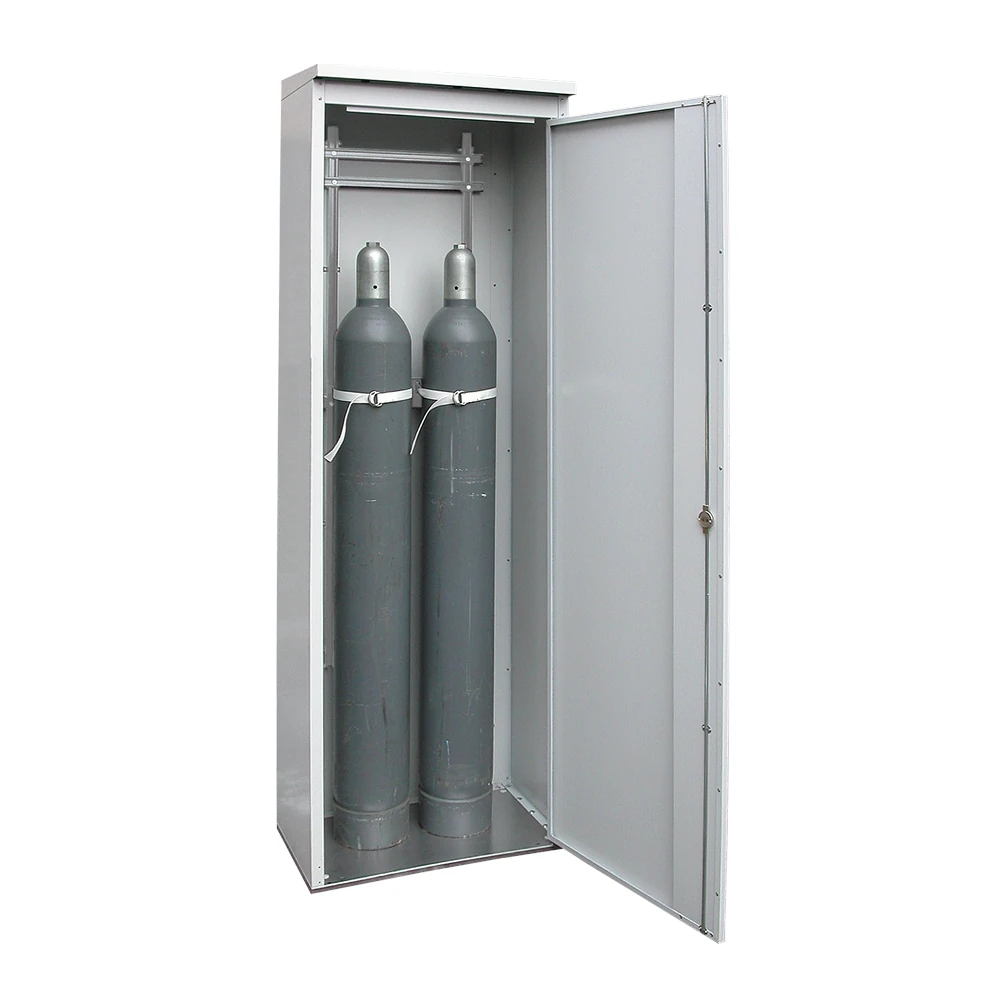

Die LaCont TRG 700 ist ein Gasflaschen-Depot für bis zu 2 Druckgasflaschen mit jeweils 50 Liter Flaschenvolumen. Die Ausführung C27-3300-B besitzt eine Stahlblechtür mit Anschlag DIN rechts und eine Komplettausstattung zur Flaschensicherung und Armaturenmontage.

Der verzinkte, pulverbeschichtete Stahlblechkorpus bietet hohen Korrosionsschutz. Ein Edelstahlboden vermindert Schlagschäden beim Einstellen der Flaschen; das Zylinderschloss schützt vor unbefugtem Zugriff.

Fünf vorbereitete Rohrdurchführungen ermöglichen die Leitungsführung durch die Schrankdecke. Lüftungsöffnungen in der Tür und unter dem Dachüberstand dienen der Be- und Entlüftung; für eine bauseitige technische Entlüftung ist ein Anschluss DN 80 vorbereitet.

Einsatzbereiche

Industrie und Fertigung: Flaschenstandort für betriebliche Gasversorgungen.
Werkstätten und Instandhaltung: Abschließbare Unterbringung von Druckgasflaschen mit vorbereiteter Armaturenmontage.
Laborversorgung: Bereitstellung von Gasen über fest verlegte Rohrleitungen unter Berücksichtigung der TRGS 526.
Außenlager: Unterbringung von Druckgasflaschen außerhalb von Gebäuden.

Technische Daten

Merkmal	Ausführung
Marke	LaCont
Modell	TRG 700
Artikelnummer	C27-3300-B
Ausführung	TRG-Zelle mit Komplettausstattung und Stahlblechtür
Flaschenkapazität	Bis zu 2 Druckgasflaschen à 50 Liter
Aufstellbereich	Außerhalb von Gebäuden; Innenaufstellung abhängig von definierter Brandlast und Aufstellbedingungen
Außenkorpus	Verzinktes Stahlblech mit Pulverbeschichtung
Farbe von Korpus und Tür	RAL 7035 – lichtgrau
Tür	1 Stahlblechtür, DIN rechts
Verschluss	Über Zylinderschloss abschließbar
Dach	Schräg nach vorn geneigt
Boden	Edelstahl zur Vermeidung von Schlagschäden
Be- und Entlüftung	Lüftungsöffnungen in der Tür und unter dem Dachüberstand
Technische Entlüftung	Schrankdecke für bauseitigen Anschluss DN 80 vorbereitet
Rohrdurchführungen	5 Deckenbohrungen, Durchmesser 25 mm, einschließlich Blindstopfen
Senkrechte C-Schienen	2 Stück auf der Rückwand
Waagerechte C-Schienen	2 Stück, höhenverstellbar, zur Armaturenmontage
Flaschenhalter	1 Halter mit Spanngurten für 50-Liter-Druckgasflaschen
Kennzeichnung	Warnsymbol nach ASR A1.3
Gewicht	65 kg

Varianten und Unterschiede

Die TRG 700 ist die Ausführung für den kleinsten Flaschenbestand innerhalb der Baureihe. Die aufgeführten Artikelnummern gelten für die Stahlblechtürausführungen; der Hersteller nennt außerdem Stahlblechtüren mit Plexiglasausschnitt als Türvariante.

Merkmal	TRG 700	TRG 1050	TRG 1400
Artikelnummer	C27-3300-B	C27-3302-B	C27-3301-B
Kapazität für 50-Liter-Flaschen	Bis zu 2	Bis zu 3	Bis zu 4
Türen	1 Tür, DIN rechts	Doppelflügeltür	Doppelflügeltür
Rohrdurchführungen	5	8	10
Gewicht	65 kg	90 kg	120 kg

Lieferumfang und Montagevorbereitung

Die dokumentierte Komplettausstattung umfasst zwei senkrechte C-Schienen, zwei höhenverstellbare waagerechte C-Schienen, einen Flaschenhalter mit Spanngurten sowie die vorbereiteten Rohrdurchführungen einschließlich Blindstopfen.

Armaturenmontage: Die waagerechten C-Schienen ermöglichen die Anpassung der Montagehöhe an die Installation.
Flaschensicherung: Eingestellte Flaschen mit den vorgesehenen Spanngurten sichern.
Leitungsführung: Die fünf vorbereiteten Deckenöffnungen für Rohrdurchführungen nutzen.
Entlüftung: Bauseitige technische Entlüftung am Anschluss DN 80 anschließen und entsprechend Gasart und Aufstellbedingungen auslegen.
Zugänglichkeit: Freien Schwenkbereich für die rechts angeschlagene Tür vorsehen und Lüftungsöffnungen freihalten.

Sicherheitsaspekte und Regelwerk

Regelwerk oder Herstellerangabe	Bedeutung im Einsatz
TRGS 510	Regelt die Gefahrstofflagerung in ortsbeweglichen Behältern. Anforderungen an Flaschensicherung, Ventilschutz, Lüftung und Brandschutz richten sich nach Gasart, Menge und Aufstellort.
Innenaufstellung	LaCont nennt die definierte Brandlast als Voraussetzung und verweist auf TRGS 510, DGUV-Regelwerk und TRGS 526. Die konkrete Aufstellung ist anhand der Gefährdungsbeurteilung zu bewerten.
Schutz- und Gefahrenbereiche	Der Hersteller nennt Lagerung und Betrieb auch ohne Einhaltung der Schutzbereiche nach TRGS 510. Diese Angabe ist einsatzbezogen zu prüfen; für entzündbare und akut toxische Gase fordert die TRGS 510 die Festlegung von Gefahrenbereichen.
TRGS 526	Betrifft Laboratorien. Druckgasflaschen sind grundsätzlich außerhalb des Labors sicher aufzustellen; bei Aufstellung im Labor sind besondere Schutzmaßnahmen zu berücksichtigen.
ASR A1.3	Konkretisiert die Sicherheits- und Gesundheitsschutzkennzeichnung in Arbeitsstätten. Das Depot besitzt ein entsprechendes Warnsymbol.

Passende Artikel/Zubehör

Artikel	Artikelnummer	Praxisnutzen
LaCont Einhängeboden für TRG 700	C27-3303-B	Ablage über die gesamte Schrankbreite; Stahlblech mit Pulverbeschichtung in RAL 7035.
LaCont seitlicher Einhängeboden	C27-3309-B	Zusätzliche seitliche Ablage, passend für TRG 700 sowie TRG 1050 und TRG 1400.
fetra Stahlflaschenkarre Stahlrohr	Je nach Ausführung	Transport einzelner Flaschen mit Kettensicherung; Flaschenaufnahme und Tragfähigkeit passend zur verwendeten Flasche auswählen.
