Zellen mit Komplettausstattung TRG 1400

max. Anzahl	4 (50-l-Gasflaschen)
Farbe
Boden	aus Edelstahl
Maße (LxBxH)	1400 x 400 x 2050 mm
Anstrich	Pulverbeschichtet RAL 7035
Gewicht ca.	120 kg
Artikel-Nr.:	C27-3301-B

Qualitätsmerkmale

Außenkorpus aus verzinktem Stahlblech
Türen komplett aus Stahlblech
Hoher Korrosionsschutz
Abhängig von der def. Brandlast auch im Gebäude aufstellbar

1.890,38 €

( exkl. MwSt |

zzgl. Versandkosten

Lieferzeit: ca. 2 Wochen
Zwischenverkauf vorbehalten!

Anzahl	Gesamtpreis 0

Einhängeboden aus Stahlblech

über die gesamte Breite der jeweiligen Gasflaschenzelle

155,75 €

Seitlicher Einhängeboden

66,50 €

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Beschreibung: LaCont Zellen mit Komplettausstattung TRG 1400

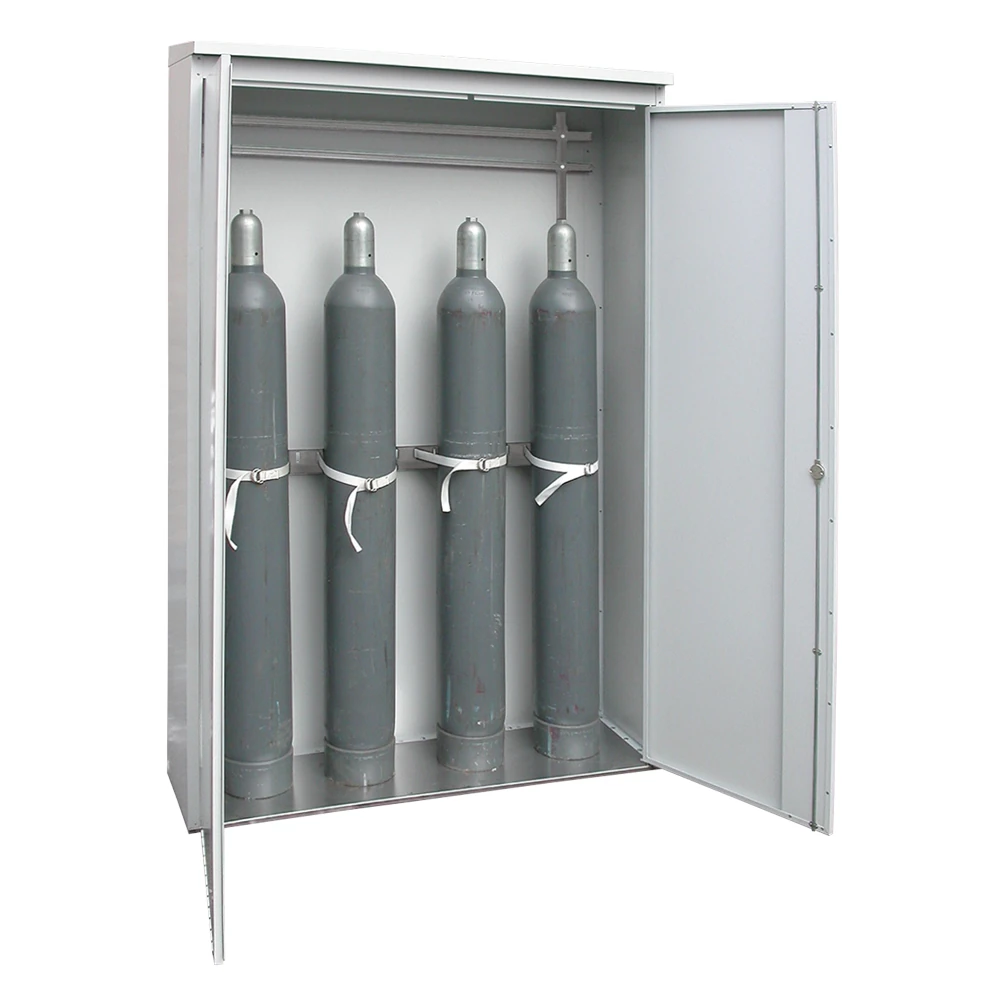

Die LaCont TRG 1400 ist ein Gasflaschen-Depot für bis zu 4 Druckgasflaschen mit jeweils 50 Liter Flaschenvolumen. Die Ausführung C27-3301-B verfügt über eine Doppelflügeltür aus Stahlblech und eine Komplettausstattung zur Flaschensicherung und Armaturenmontage.

Der verzinkte, pulverbeschichtete Stahlblechkorpus bietet hohen Korrosionsschutz. Ein Edelstahlboden vermindert Schlagschäden beim Einstellen der Flaschen; das Zylinderschloss schützt den Innenraum vor unbefugtem Zugriff.

Zehn vorbereitete Rohrdurchführungen ermöglichen die Leitungsführung durch die Schrankdecke. Lüftungsöffnungen in den Türen und unter dem Dachüberstand dienen der Be- und Entlüftung; für eine bauseitige technische Entlüftung ist ein Anschluss DN 80 vorbereitet.

Einsatzbereiche

Industrie und Fertigung: Zentraler Flaschenstandort für betriebliche Gasversorgungen.
Werkstätten und Instandhaltung: Abschließbare Unterbringung von Druckgasflaschen und Montage der Versorgungsarmaturen.
Laborversorgung: Bereitstellung von Gasen über fest verlegte Rohrleitungen unter Berücksichtigung der TRGS 526.
Außenlager: Unterbringung von Druckgasflaschen außerhalb von Gebäuden.

Technische Daten

Merkmal	Ausführung
Marke	LaCont
Modell	TRG 1400
Artikelnummer	C27-3301-B
Ausführung	TRG-Zelle mit Komplettausstattung und Stahlblechtüren
Flaschenkapazität	Bis zu 4 Druckgasflaschen à 50 Liter
Aufstellbereich	Außerhalb von Gebäuden; Innenaufstellung abhängig von definierter Brandlast und Aufstellbedingungen
Außenkorpus	Verzinktes Stahlblech mit Pulverbeschichtung
Farbe von Korpus und Türen	RAL 7035 – lichtgrau
Türanordnung	Doppelflügeltür
Verschluss	Über Zylinderschloss abschließbar
Dach	Schräg nach vorn geneigt
Boden	Edelstahl zur Vermeidung von Schlagschäden
Be- und Entlüftung	Lüftungsöffnungen in den Türen und unter dem Dachüberstand
Technische Entlüftung	Schrankdecke für bauseitigen Anschluss DN 80 vorbereitet
Rohrdurchführungen	10 Deckenbohrungen, Durchmesser 25 mm, einschließlich Blindstopfen
Senkrechte C-Schienen	2 Stück auf der Rückwand
Waagerechte C-Schienen	2 Stück, höhenverstellbar, zur Armaturenmontage
Flaschenhalter	1 Halter mit Spanngurten für 50-Liter-Druckgasflaschen
Kennzeichnung	Warnsymbol nach ASR A1.3
Gewicht	120 kg

Varianten und Unterschiede

Die TRG 1400 bietet innerhalb der Baureihe die höchste Flaschenkapazität und die meisten Rohrdurchführungen. Die Artikelnummern gelten für die Stahlblechtürausführungen; zusätzlich nennt der Hersteller Stahlblechtüren mit Plexiglasausschnitt als Türvariante.

Merkmal	TRG 700	TRG 1050	TRG 1400
Artikelnummer	C27-3300-B	C27-3302-B	C27-3301-B
Kapazität für 50-Liter-Flaschen	Bis zu 2	Bis zu 3	Bis zu 4
Türen	1 Tür, DIN rechts	Doppelflügeltür	Doppelflügeltür
Rohrdurchführungen	5	8	10
Gewicht	65 kg	90 kg	120 kg

Lieferumfang und Montagevorbereitung

Die dokumentierte Komplettausstattung umfasst zwei senkrechte C-Schienen, zwei höhenverstellbare waagerechte C-Schienen, einen Flaschenhalter mit Spanngurten sowie die vorbereiteten Rohrdurchführungen einschließlich Blindstopfen.

Armaturenmontage: Die waagerechten C-Schienen ermöglichen die Anpassung der Montagehöhe an die Installation.
Flaschenwechsel: Die Doppelflügeltür ermöglicht den Zugang zu Flaschen und Innenausstattung.
Flaschensicherung: Eingestellte Flaschen mit den vorgesehenen Spanngurten sichern.
Leitungsführung: Die zehn vorbereiteten Deckenöffnungen für die Rohrdurchführung nutzen.
Entlüftung: Bauseitige technische Entlüftung am Anschluss DN 80 anschließen und entsprechend Gasart und Aufstellbedingungen auslegen.
Zugänglichkeit: Türbereich und Lüftungsöffnungen freihalten.

Sicherheitsaspekte und Regelwerk

Regelwerk oder Herstellerangabe	Bedeutung im Einsatz
TRGS 510	Regelt die Gefahrstofflagerung in ortsbeweglichen Behältern. Anforderungen an Flaschensicherung, Ventilschutz, Lüftung und Brandschutz richten sich nach Gasart, Menge und Aufstellort.
Innenaufstellung	LaCont nennt die definierte Brandlast als Voraussetzung und verweist auf TRGS 510, DGUV-Regelwerk und TRGS 526. Die konkrete Aufstellung ist anhand der Gefährdungsbeurteilung zu bewerten.
Schutz- und Gefahrenbereiche	Der Hersteller nennt Lagerung und Betrieb auch ohne Einhaltung der Schutzbereiche nach TRGS 510. Diese Angabe ist einsatzbezogen zu prüfen; für entzündbare und akut toxische Gase fordert die TRGS 510 die Festlegung von Gefahrenbereichen.
TRGS 526	Betrifft Laboratorien. Druckgasflaschen sind grundsätzlich außerhalb des Labors sicher aufzustellen; bei Aufstellung im Labor sind besondere Schutzmaßnahmen zu berücksichtigen.
ASR A1.3	Konkretisiert die Sicherheits- und Gesundheitsschutzkennzeichnung in Arbeitsstätten. Das Depot besitzt ein entsprechendes Warnsymbol.

Passende Artikel/Zubehör

Artikel	Artikelnummer	Praxisnutzen
LaCont Einhängeboden für TRG 1400	C27-3305-B	Ablage über die gesamte Schrankbreite; Stahlblech mit Pulverbeschichtung in RAL 7035.
LaCont seitlicher Einhängeboden	C27-3309-B	Zusätzliche seitliche Ablage, passend für TRG 1400 sowie TRG 700 und TRG 1050.
fetra Stahlflaschenkarre Stahlrohr	Je nach Ausführung	Transport einzelner Flaschen mit Kettensicherung; Flaschenaufnahme und Tragfähigkeit passend zur verwendeten Flasche auswählen.
