LaCont Gefahrstoffschränke (Typ 90) mit Auszugswannen
Die LaCont Sicherheits- und Gefahrstoffschränke Typ 90 mit Auszugswannen sind für die Lagerung entzündbarer Flüssigkeiten am Arbeitsplatz ausgelegt und nach DIN EN 14470-1 Typ 90 geprüft. Je nach Ausführung stehen Varianten mit 4, 5 oder 6 Auszugswannen, Mitteltrennwand, Einlegeböden oder Entsorgungsfach zur Verfügung.
- Typ 90 nach DIN EN 14470-1
- Mehr als 90 Minuten Feuerwiderstand
- Breiten 600 mm und 1200 mm
- 4, 5 oder 6 Auszugswannen je nach Variante
- Permanenteinzug der Auszugswannen
- 30 kg Tragkraft je Auszugswanne
Kapazität
Farbe
Artikel-Nr.:
Die LaCont Sicherheits- und Gefahrstoffschränke Typ 90 mit Auszugswannen sind für die Lagerung entzündbarer Flüssigkeiten am Arbeitsplatz ausgelegt und nach DIN EN 14470-1 Typ 90 geprüft. Je nach Ausführung stehen Varianten mit 4, 5 oder 6 Auszugswannen, Mitteltrennwand, Einlegeböden oder Entsorgungsfach zur Verfügung.
- Typ 90 nach DIN EN 14470-1
- Mehr als 90 Minuten Feuerwiderstand
- Breiten 600 mm und 1200 mm
- 4, 5 oder 6 Auszugswannen je nach Variante
- Permanenteinzug der Auszugswannen
- 30 kg Tragkraft je Auszugswanne
Informationen: Gefahrstoffschränke (Typ 90) mit Auszugswannen
Die LaCont SiS Typ 90 mit Auszugswannen sind für die Lagerung entzündbarer Flüssigkeiten am Arbeitsplatz ausgelegt. Die geprüfte Gesamtkonstruktion nach DIN EN 14470-1 Typ 90 bietet eine Feuerwiderstandsfähigkeit von mehr als 90 Minuten und verbindet den Brandschutz mit direkt zugänglichen, ausziehbaren Auffangwannen.
Je nach Ausführung stehen Schränke mit 4, 5 oder 6 Auszugswannen sowie 1200-mm-Varianten mit Mitteltrennwand, Einlegeböden, Bodenwanne oder Entsorgungsfach zur Verfügung. Die Auszugswannen besitzen einen Permanenteinzug, eine Tragkraft von 30 kg bei gleichmäßig verteilter Last und sind entsprechend AwSV mit Ü-Zeichen gemäß StawaR ausgeführt.
Technische Merkmale
| Merkmal | Ausführung |
|---|---|
| Schranktyp | Sicherheits-/Gefahrstoffschrank Typ 90 mit Auszugswannen |
| Einsatz | Lagerung entzündbarer Flüssigkeiten am Arbeitsplatz |
| Norm | DIN EN 14470-1 Typ 90 |
| Feuerwiderstand | >90 Minuten |
| Sicherheit | GS-geprüfte Sicherheit |
| Isolierung | Nach DIN 4102 |
| Außenkorpus | Stahlblech, pulverbeschichtet RAL 7035 lichtgrau |
| Türfarben | RAL 7035 lichtgrau oder RAL 1007 narzissengelb |
| Innenkorpus | HPL-beschichtete Platten, RAL 7035 |
| Bodenabschlussschiene | Edelstahl, Niro-Raute |
| Auszugswannen | Stahlblech mit Permanenteinzug |
| Tragkraft Auszugswanne | 30 kg bei gleichmäßig verteilter Last |
| Lüftungsanschluss | DN 80 |
| Erdungsanschluss | Entsprechend TRBS 2153 |
| Verschluss | Zylinderschloss |
| Nivellierung | Nivellierfüße zum Ausgleich von Bodenunebenheiten |
| Türfeststellanlage | Vorhanden |
| Thermische Türschließung | Automatische Selbstschließung bei Temperaturanstieg auf ≤50 °C |
| Zu- und Abluftkanäle | Automatische Schließung bei 70 °C ±10 °C |
Einsatzbereiche
- Laboratorien: griffbereite Lagerung entzündbarer Flüssigkeiten in Kleingebinden
- Chemische Industrie: Lagerung von Betriebs-, Prüf- und Prozesschemikalien
- Forschung und Entwicklung: strukturierte Bereitstellung unterschiedlicher Gebinde
- Qualitätssicherung: direkte Lagerung benötigter Flüssigkeiten am Arbeitsplatz
- Produktion und Werkstätten: sichere Lagerung entzündbarer Arbeitsstoffe in getrennten Auffangebenen
Varianten und alle Artikel der Rubrik
Die 600-mm-Ausführungen besitzen eine Tür und 4 bis 6 Auszugswannen. Bei den 1200-mm-Ausführungen stehen neben 4 bis 6 durchgehenden Auszugswannen auch Varianten mit Mitteltrennwand sowie kombinierter Innenausstattung zur Verfügung.
| Schranktyp | Innenausstattung | Auffangvolumen | Gewicht | Türfarbe | Artikel-Nr. |
|---|---|---|---|---|---|
| SiS Typ 90 / 600 VS6 | 6 Auszugswannen | 6 x 7 l | 317 kg | RAL 7035 lichtgrau | B80-2570-B |
| SiS Typ 90 / 600 VS6 | 6 Auszugswannen | 6 x 7 l | 317 kg | RAL 1007 narzissengelb | B80-2572-G |
| SiS Typ 90 / 600 VS5 | 5 Auszugswannen | 5 x 7 l | 313 kg | RAL 7035 lichtgrau | B80-2574-B |
| SiS Typ 90 / 600 VS5 | 5 Auszugswannen | 5 x 7 l | 313 kg | RAL 1007 narzissengelb | B80-2576-G |
| SiS Typ 90 / 600 VS4 | 4 Auszugswannen | 4 x 7 l | 309 kg | RAL 7035 lichtgrau | B80-2578-B |
| SiS Typ 90 / 600 VS4 | 4 Auszugswannen | 4 x 7 l | 309 kg | RAL 1007 narzissengelb | B80-2580-G |
| SiS Typ 90 / 1200 VS6 | 6 Auszugswannen | 6 x 17 l | 522 kg | RAL 7035 lichtgrau | B80-2534-B |
| SiS Typ 90 / 1200 VS6 | 6 Auszugswannen | 6 x 17 l | 522 kg | RAL 1007 narzissengelb | B80-2536-G |
| SiS Typ 90 / 1200 VS5 | 5 Auszugswannen | 5 x 17 l | 514 kg | RAL 7035 lichtgrau | B80-2538-B |
| SiS Typ 90 / 1200 VS5 | 5 Auszugswannen | 5 x 17 l | 514 kg | RAL 1007 narzissengelb | B80-2540-G |
| SiS Typ 90 / 1200 VS4 | 4 Auszugswannen | 4 x 17 l | 506 kg | RAL 7035 lichtgrau | B80-2542-B |
| SiS Typ 90 / 1200 VS4 | 4 Auszugswannen | 4 x 17 l | 506 kg | RAL 1007 narzissengelb | B80-2544-G |
| SiS Typ 90 / 1200 VS MI | Mitteltrennwand; links 6 AZW, rechts 6 AZW | Links 6 x 7 l; rechts 6 x 7 l | 532 kg | RAL 7035 lichtgrau | B80-2548-B |
| SiS Typ 90 / 1200 VS MI | Mitteltrennwand; links 6 AZW, rechts 6 AZW | Links 6 x 7 l; rechts 6 x 7 l | 532 kg | RAL 1007 narzissengelb | B80-2550-G |
| SiS Typ 90 / 1200 VS MI | Mitteltrennwand; links 6 AZW, rechts 3 Einlegeböden, 1 Bodenwanne und 1 Lochblechabdeckung | Links 6 x 7 l; Bodenwanne 22 l | 521 kg | RAL 7035 lichtgrau | B80-2552-B |
| SiS Typ 90 / 1200 VS MI | Mitteltrennwand; links 6 AZW, rechts 3 Einlegeböden, 1 Bodenwanne und 1 Lochblechabdeckung | Links 6 x 7 l; Bodenwanne 22 l | 521 kg | RAL 1007 narzissengelb | B80-2554-G |

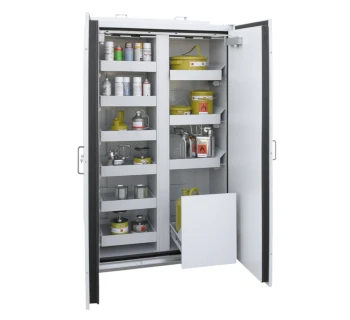

| SiS Typ 90 / 1200 ES MI | Mitteltrennwand; links 6 AZW, rechts 1 Entsorgungsfach und 3 AZW | Links 6 x 7 l; rechts 1 x 22 l und 3 x 7 l | 529 kg | RAL 7035 lichtgrau | B80-2556-B |
| SiS Typ 90 / 1200 ES MI | Mitteltrennwand; links 6 AZW, rechts 1 Entsorgungsfach und 3 AZW | Links 6 x 7 l; rechts 1 x 22 l und 3 x 7 l | 529 kg | RAL 1007 narzissengelb | B80-2558-G |
| SiS Typ 90 / 1200 ES MI | Mitteltrennwand; links und rechts je 1 Entsorgungsfach und 3 AZW | Je Seite 1 x 22 l und 3 x 7 l | 526 kg | RAL 7035 lichtgrau | B80-2560-B |
| SiS Typ 90 / 1200 ES MI | Mitteltrennwand; links und rechts je 1 Entsorgungsfach und 3 AZW | Je Seite 1 x 22 l und 3 x 7 l | 526 kg | RAL 1007 narzissengelb | B80-2562-G |
Bedienung und Sicherheit
Der Permanenteinzug der Auszugswannen unterstützt eine definierte Rückführung der Wannen und erleichtert den Zugriff auf Kleingebinde. Die 1200-mm-Ausführungen mit Mitteltrennwand ermöglichen unterschiedliche Inneneinrichtungen innerhalb eines einzigen Sicherheitsschrankes.
Im Brandfall erfolgt die automatische thermomechanische Schließung der Türen bei Temperaturanstieg auf ≤50 °C; die Zu- und Abluftkanäle schließen bei 70 °C ±10 °C. Ein DN-80-Lüftungsanschluss und ein Erdungsanschluss entsprechend TRBS 2153 sind vorhanden.
Sicherheitsaspekte und Normen
- DIN EN 14470-1 Typ 90: geprüfte Gesamtkonstruktion mit mehr als 90 Minuten Feuerwiderstand.
- TRGS 510: für die Lagerung entzündbarer Flüssigkeiten am Arbeitsplatz; laut Hersteller ist der Betrieb auch ohne angeschlossene Abluft zulässig.
- AwSV / StawaR: die vorgesehenen Auffangeinrichtungen besitzen ein Ü-Zeichen gemäß Stahlwannenrichtlinie.
- TRBS 2153: Erdungsanschluss zur Vermeidung elektrostatisch bedingter Zündquellen.
- ISO 3864 / ASR A1.3: entsprechende Sicherheitskennzeichnung des Schrankes.
Passende Artikel/Zubehör
| Zubehör | Werkstoff | Artikel-Nr. | Verwendung |
|---|---|---|---|
| Lochblechabdeckung für Auszugswanne 600 mm | Stahlblech | B80-2582-B | Für Auszugswannen der entsprechenden 600-mm- und MI-Ausführungen |
| Lochblechabdeckung für Auszugswanne 1200 VS | Stahlblech | B80-2546-B | Für die Auszugswannen der SiS Typ 90 / 1200 VS |
| Lochblechabdeckung für Entsorgungsfach | Stahlblech | B80-2594-B | Für die Entsorgungsfächer der ES-MI-Ausführungen |
| Abluftventilator | – | – | Zur technischen Entlüftung über den vorhandenen DN-80-Anschluss |
